ROHM BD48xxx和BD49xxx系列电压检测器IC：高精度低功耗的理想之选

在电子设计领域，电压检测是确保系统稳定运行的关键环节。ROHM的BD48xxx和BD49xxx系列电压检测器IC以其高精度、低功耗等特性，成为众多工程师的首选。本文将详细介绍这两个系列的产品特点、技术参数、应用场景以及使用注意事项，帮助大家更好地了解和应用这些产品。

文件下载：BD4827FVE-TR.pdf

产品概述

ROHM的BD48xxx和BD49xxx系列是高精度、低电流的电压检测器IC系列。该系列包括具有N通道开漏输出的BD48xxx器件和具有CMOS输出的BD49xxx器件，可提供从2.3V到6.0V，以0.1V为增量的特定检测电压。

关键特性

高精度检测

检测电压范围为2.3V至6.0V（典型值），步长为0.1V，检测精度高达±1.0%，能够准确地检测电压变化，为系统提供可靠的电压监测。

超低电流消耗

典型电流消耗仅为0.9μA，大大降低了系统的功耗，延长了电池续航时间，适用于对功耗要求较高的应用场景。

两种输出类型

提供N通道开漏输出和CMOS输出两种类型，满足不同的应用需求。N通道开漏输出适用于需要外部上拉电阻的场合，而CMOS输出则可以直接连接到其他逻辑电路。

宽工作温度范围

工作温度范围为 -40°C至 +105°C，能够在恶劣的环境条件下稳定工作，确保系统的可靠性和稳定性。

小型低高度封装

提供SSOP5（2.90mm x 2.80mm x 1.25mm）、SSOP3（2.92mm x 2.80mm x 1.25mm）和VSOF5（1.60 mm x 1.60mm x 0.60mm）等多种小型低高度封装，节省了电路板空间，适用于对尺寸要求严格的应用。

技术参数

绝对最大额定值

参数	符号	限制	单位
电源电压	Voo - GND	-0.3 至 +10	V
输出电压（Nch开漏输出）	VouT	GND - 0.3 至 +10	V
输出电压（CMOS输出）	GND - 0.3 至 Vo + 0.3
输出电流	lo	70	mA
功耗（SSOP5）	Pd	540	mW
功耗（SSOP3）		700	mW
功耗（VSOF5）		210	mW
工作温度	Topr	-40 至 +105	°C
环境存储温度	Tstg	-55 至 +125	°C

电气特性

检测电压精度高，在不同温度和电压条件下都能保持稳定。例如，在Ta = +25°C时，VDET - 2.5V的典型值为2.5V，最小值为2.475V，最大值为2.525V。此外，电路电流消耗低，输出延迟时间短，确保了系统的快速响应。

应用场景

微控制器复位电路

适用于使用微控制器或逻辑电路的复位电路，当电源电压低于设定的检测电压时，输出复位信号，确保微控制器在电源异常时能够正常复位。

电源检测电路

可用于检测电源电压的变化，当电源电压超出正常范围时，及时发出警报或采取相应的保护措施，保护系统免受电源波动的影响。

应用电路示例

常见电源检测复位电路

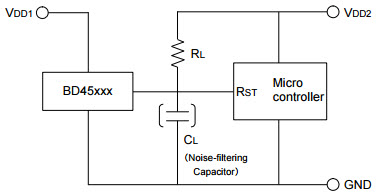

• CASE1：当微控制器的电源（VDD2）与复位检测IC的电源（VDD1）不同时，可使用具有负载电阻RL的开漏输出类型（BD48xxx）器件。
• CASE2：当微控制器的电源（VDD1）与复位检测IC的电源（VDD1）相同时，可使用CMOS输出类型（BD49xxx）器件或在输出和VDD1之间连接上拉电阻的开漏器件。

多电源检测复位电路

当系统中使用多个独立电源时，可将开漏输出类型（BD48xxx系列）通过上拉电阻连接到微控制器的输入，实现多个检测电压的“或”连接，确保在任何一个电源异常时都能及时复位微控制器。

使用注意事项

绝对最大额定值

避免在超过绝对最大额定值的条件下使用IC，否则可能会损坏IC。例如，电源电压应在 -0.3V至 +10V的范围内，输出电流不应超过70mA。

接地电压

确保接地引脚的电压在所有工作条件下都是IC所有引脚中最低的，避免在任何时候有引脚电压低于接地引脚，即使在瞬态条件下也不例外。

推荐工作条件

在推荐的工作条件下使用IC，以确保获得预期的性能。例如，工作温度范围为 -40°C至 +105°C，环境存储温度范围为 -55°C至 +125°C。

旁路电容

为了抑制噪声，可在VDD引脚和GND之间连接一个1μF的电容，在VOUT引脚和GND之间连接一个1000pF的电容。但要注意，使用过大的电容可能会影响瞬态响应。

引脚短路和安装错误

在将IC安装到印刷电路板上时要小心，避免安装方向错误或引脚短路。引脚之间的导电颗粒可能会导致短路，损坏IC。

强电磁场环境

在强电磁场环境下使用IC可能会导致IC故障，应尽量避免在这种环境下使用。

外部参数

推荐的RL参数范围为10kΩ至1MΩ，但实际应用中可能会受到多种因素（如电路板布局等）的影响，建议在实际应用中进行验证和确认。

总结

ROHM的BD48xxx和BD49xxx系列电压检测器IC以其高精度、低功耗、宽工作温度范围和多种封装形式等优点，为电子工程师提供了一个可靠的电压检测解决方案。在使用这些产品时，需要注意遵循推荐的工作条件和使用注意事项，以确保系统的稳定性和可靠性。希望本文能够帮助大家更好地了解和应用这些产品，为电子设计带来更多的便利和创新。
