EtherCAT转ModbusRTU网关：实现汇川PLC与BMS储能系统协同

一、项目背景

某新能源企业在西北某100MW光伏储能电站项目中，面临异构设备通信适配难题：电站核心控制采用汇川H3U-XP系列PLC（支持EtherCAT协议），负责光伏板功率调节、储能系统充放电调度及电网并网协同；现场配置20套集装箱式储能单元，每套单元搭载独立的BMS储能电池管理系统（仅支持ModbusRTU协议，通过RS485接口通信），承担电池电压、电流、温度、SOC（剩余电量）、SOH（健康状态）等参数监测与均衡控制。

因协议不兼容，PLC与BMS系统无法直接实现数据交互，导致三大核心痛点：一是充放电调度滞后，BMS采集的电池状态数据需人工每小时汇总上传至PLC，造成储能系统响应电网负荷指令延迟超30秒，光伏弃电率达8%；二是安全风险突出，电池过充、过温等异常状态无法实时反馈至PLC，需依赖人工巡检发现，每月发生2-3次轻微热失控预警，存在安全隐患；三是运维效率低下，20套BMS系统需逐套手动调试参数，单套维护耗时30分钟，且无法统一监控电池运行状态，运维成本居高不下。

二、解决方案设计

1.核心架构搭建

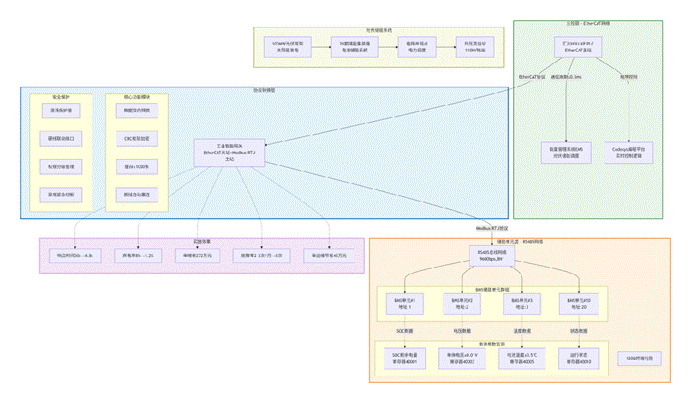

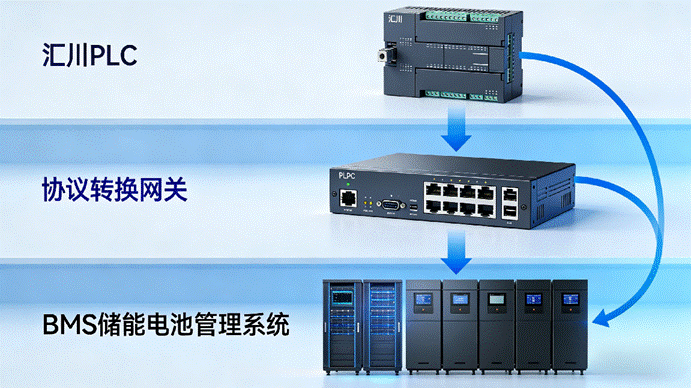

采用“汇川PLC→协议转换网关→BMS储能电池管理系统”的三层通信架构，通过协议转换网关实现EtherCAT转ModbusRTU通讯，无需改造原有设备硬件，快速打通光伏储能系统的数据传输链路。

2.核心设备选型

控制主站：汇川H3U-XPPLC（EtherCAT主站，支持Codesys编程环境，指令执行周期≤0.5ms，满足储能系统实时调度需求）；

协议转换核心：工业智能网关（EtherCAT从站+ModbusRTU主站双模式，支持2路RJ45以太网接口、1路RS485接口，输入输出各256字节PDO长度，防护等级IP30，适配户外储能集装箱环境）；

储能管理：20套BMS储能电池管理系统（ModbusRTU从站，支持单体电池电压采集精度±0.01V，温度采集精度±0.5℃，具备过充、过放、过温保护功能）。

3.硬件部署与接线

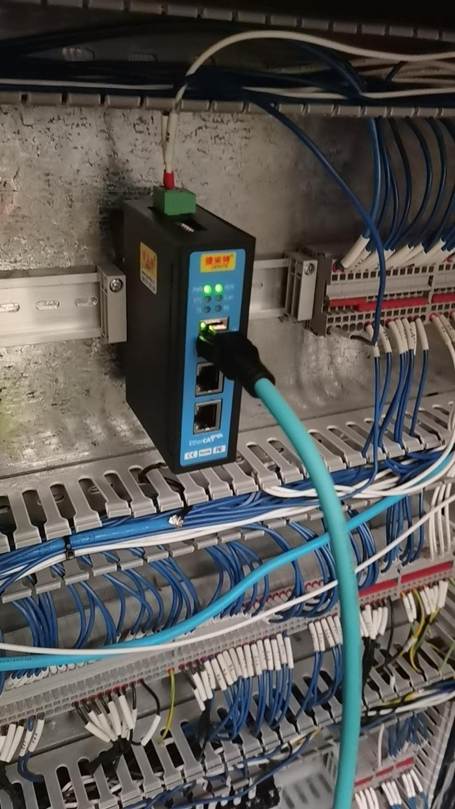

工业PLC网关通过DIN导轨安装于储能电站中央控制柜，EtherCAT端口经工业级屏蔽网线接入汇川PLC的EtherCAT总线，采用链式组网方式，支持热插拔，便于后期扩容；

工业PLC网关ModbusRTU端口通过RS485双绞屏蔽线与20套BMS系统并联连接，总线两端加装120Ω终端电阻匹配阻抗，减少信号衰减；

所有设备采用共地接线设计，配备浪涌保护器，抵御新能源电站户外雷击、电磁干扰等恶劣环境影响，保障通信稳定性。

4.协议映射与安全防护配置

寄存器精准映射：通过工业数据采集网关可视化配置工具，将BMS系统核心参数寄存器与EtherCATPDO数据对象建立一一对应关系，包括SOC值（40001）、单体电池最高电压（40003）、电池组温度（40005）、运行状态（40010）等关键数据，同时将PLC充放电功率指令寄存器映射为ModbusRTU控制指令，实现双向数据透明传输，通信参数统一配置为波特率9600bps、数据格式<8,N,1>，确保与BMS系统完全兼容；

安全机制搭建：配置工业数据采集网关的通信加密功能，对PLC与BMS之间传输的数据进行CRC校验，防止数据篡改或丢失；设置权限分级管理，仅授权人员可修改网关配置参数，避免误操作导致通信中断；

异常防护设计：启用工业智能网关的断线重连与数据缓存功能，通信中断时自动缓存关键数据（缓存容量≥1000条），恢复连接后自动补传；针对电池过充、过温等紧急场景，配置工业智能网关硬线联动接口，触发异常时直接输出开关量信号至PLC，实现双重安全保障。

三、应用效果与价值体现

1.发电效率显著提升

PLC通过协议转换网关实时获取BMS系统的电池状态数据，充放电调度响应时间从30秒缩短至0.8秒，精准匹配电网负荷需求，光伏弃电率从8%降至1.2%，电站年发电量增加约680万kWh，年增收约272万元。

2.安全保障能力升级

BMS系统的电池异常数据（过充、过温等）通过工业通讯网关实时回传至PLC，触发PLC立即执行停机保护指令，响应时间≤1秒，彻底杜绝热失控风险，设备安全故障发生率从每月2-3次降至0次，保障电站稳定运行。

3.运维成本大幅降低

通过工业通讯网关实现20套BMS系统的集中监控与参数远程调试，单套维护时间从30分钟缩短至5分钟，运维效率提升83%；同时自动生成电池运行报表与故障日志，减少人工巡检工作量，年节省运维成本约45万元。

4.系统扩展性增强

工业PLC网关支持最多32台ModbusRTU设备接入，后续电站扩容新增储能单元时，仅需扩展寄存器映射配置，无需改动核心控制系统，可快速适配100MW以上规模储能电站需求。

四、案例总结

本案例通过协议转换网关的协议转换能力，成功解决了新能源发电行业中汇川EtherCATPLC与ModbusRTU协议BMS系统的异构通信难题，实现了光伏储能系统的智能化调度、安全化运行与高效化运维。

方案无需大规模改造原有设备，投入成本低、实施周期短（仅2天完成部署调试），不仅彻底解决了调度滞后、安全风险、运维繁琐等核心痛点，还为新能源电站搭建了可扩展的工业通信架构，适配“光伏+储能”“光储充一体化”等多种新能源应用场景，是新能源发电行业高性价比的异构设备集成解决方案。
