银升玻璃能源数据采集监控方案

1. 项目背景

监控配电房电表的电压、电流、功率、总电能等数据。

监控配电房变压器的电流、温度数据，在数据超出额定指标时，进行报警推送。

2.现场调研情况

经过现场调研，共有3个变压器房，有不同类型的电表。具体如下表：

设备类型	型号	数量	备注
创民电气-智能断路器	CMDW1-M	5	不带通讯
德力西-电表	DTSF606	4	传统机械电表，不具备通讯功能
变压器		1	次级额定电流2300A

2号变压器配电房

设备类型	型号	数量	备注
工厂总表			总表，具备通讯功能，可以采集
智能断路器	CSW1-3200	5	不带通讯
德力西电表	DTSF606	8	传统机械电表，不具备通讯功能
德力西电表	DTSF601	4	带通讯功能
变压器		1	次级额定电流2300A

3号变压器房

设备类型	型号	数量	备注
德力西电表	DTS601	12	传统机械电表，不具备通讯功能
变压器		1	次级额定电流2300A

1号变压器房

另外，车间新装电表共计11台。

综上，共计10台断路器，24台老式机械电表，16个带通讯的智能电表，3台变压器。

3.能源数据采集监控方案

3.1电表采集方案

对于老式机械电表，不带通讯功能的，采用替换方式，直接更换为带通讯功能的智能电表。

三相智能电表-无线通讯

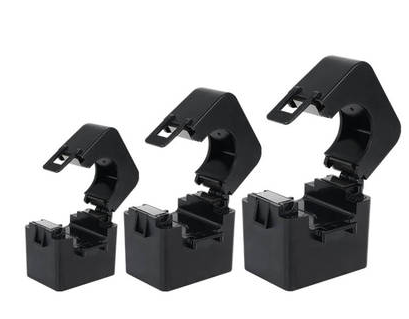

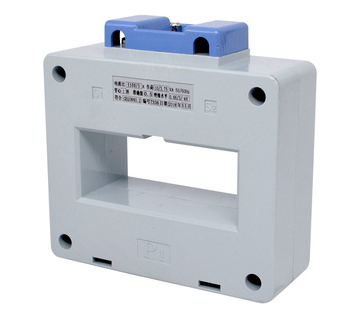

电表配套互感器（根据电流大小选型）

对于带通讯功能的已安装电表，采用红外方采集电表数据。方案示意图如下：

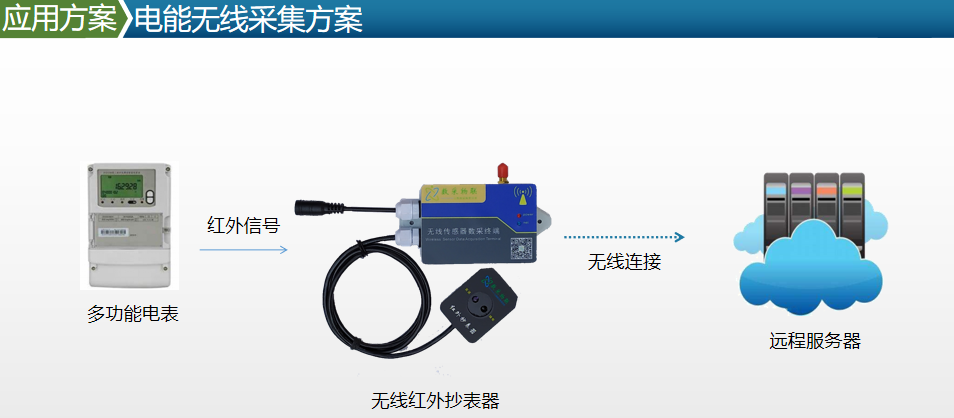

智能电表无线采集方案

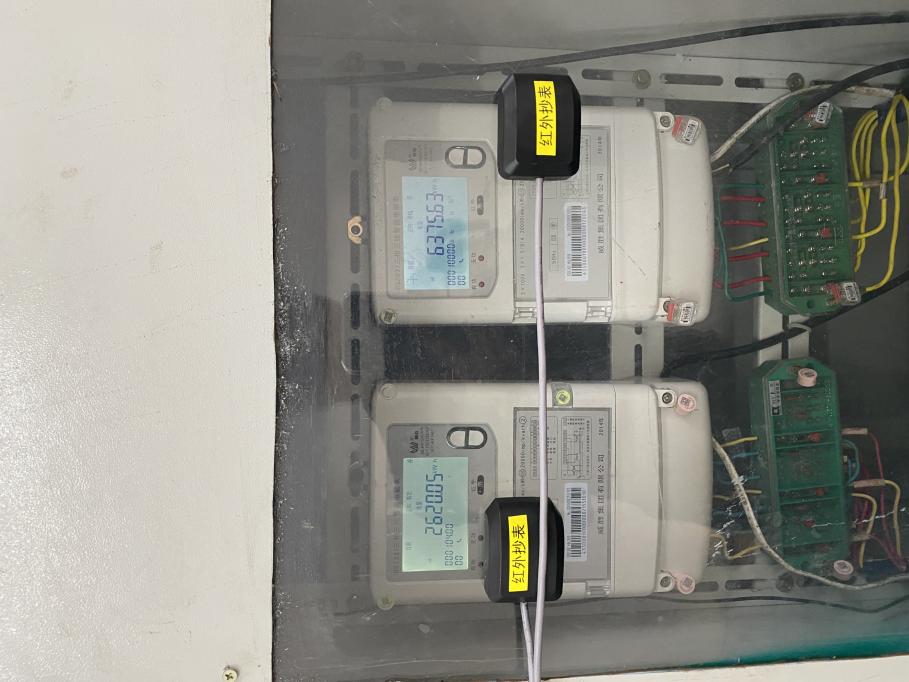

红外通讯电表采采集安装示意图

3.2变压器采集方案

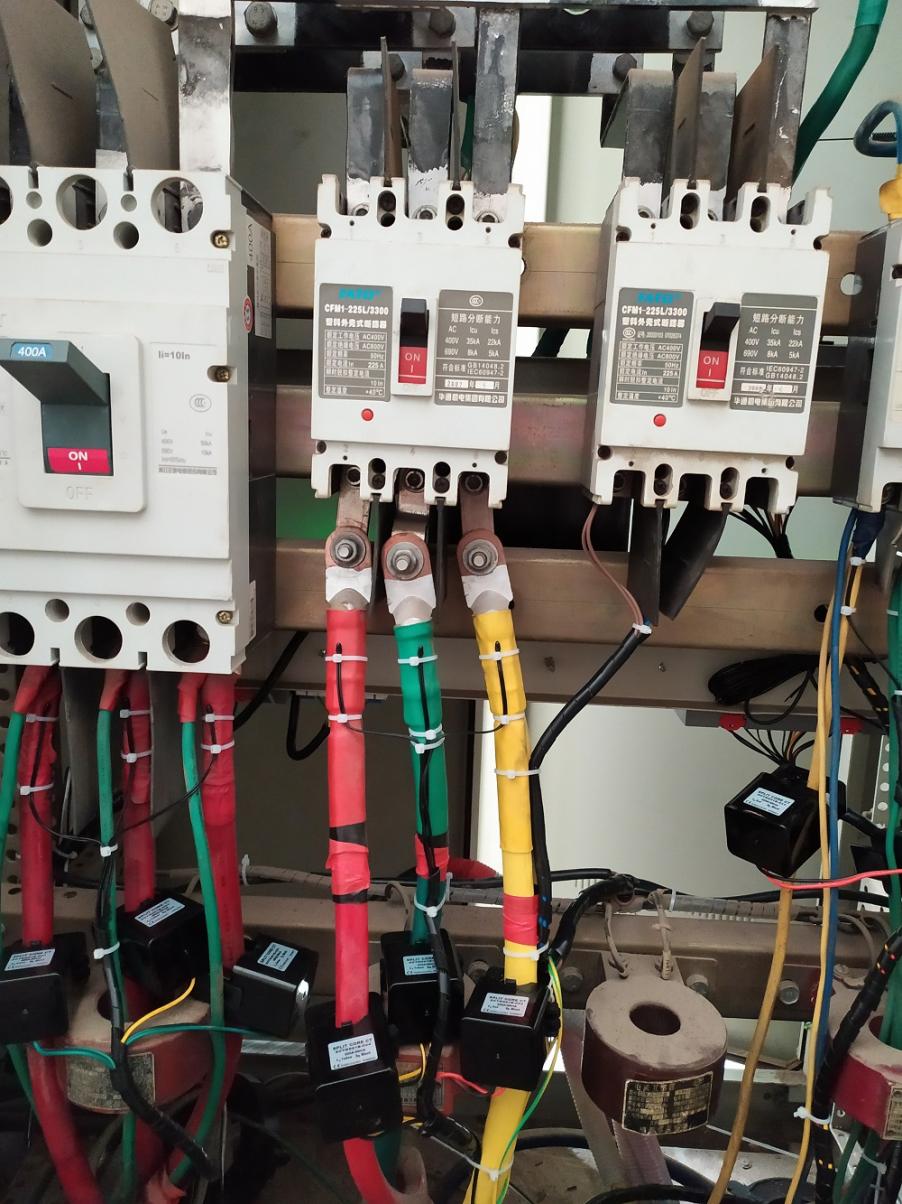

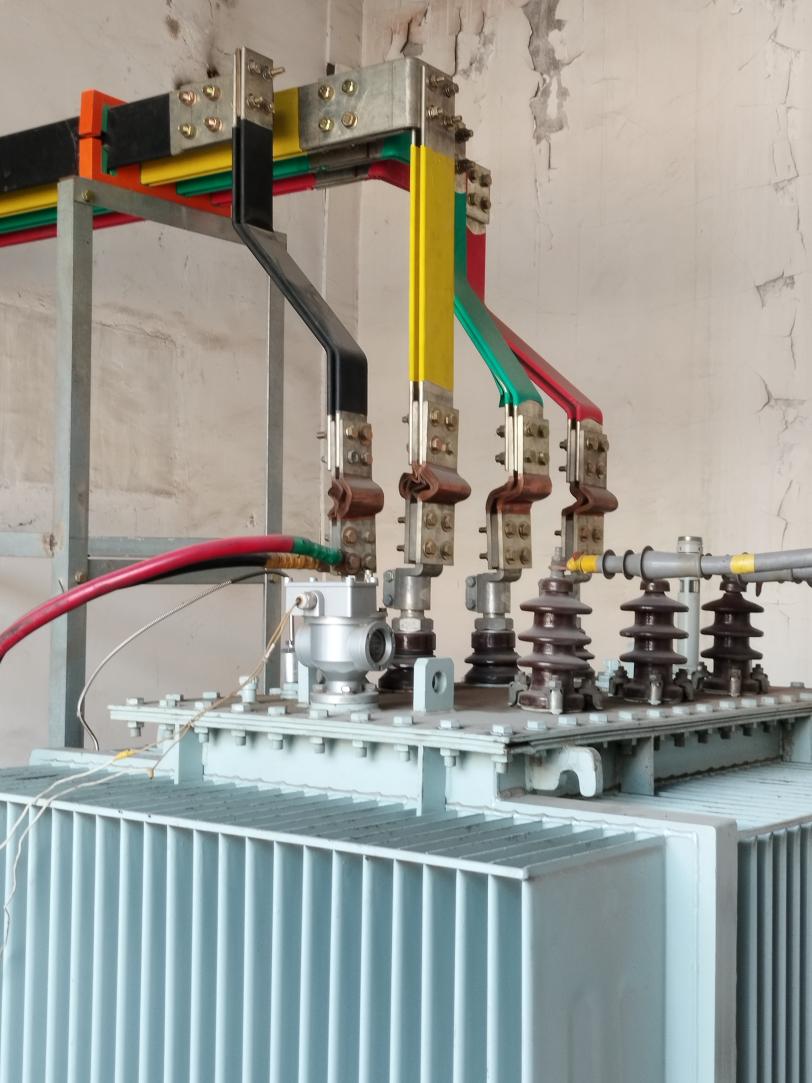

现场变压器如上图所示，监测母排电流，采用柔性开口互感器方式。安装示意图如下：

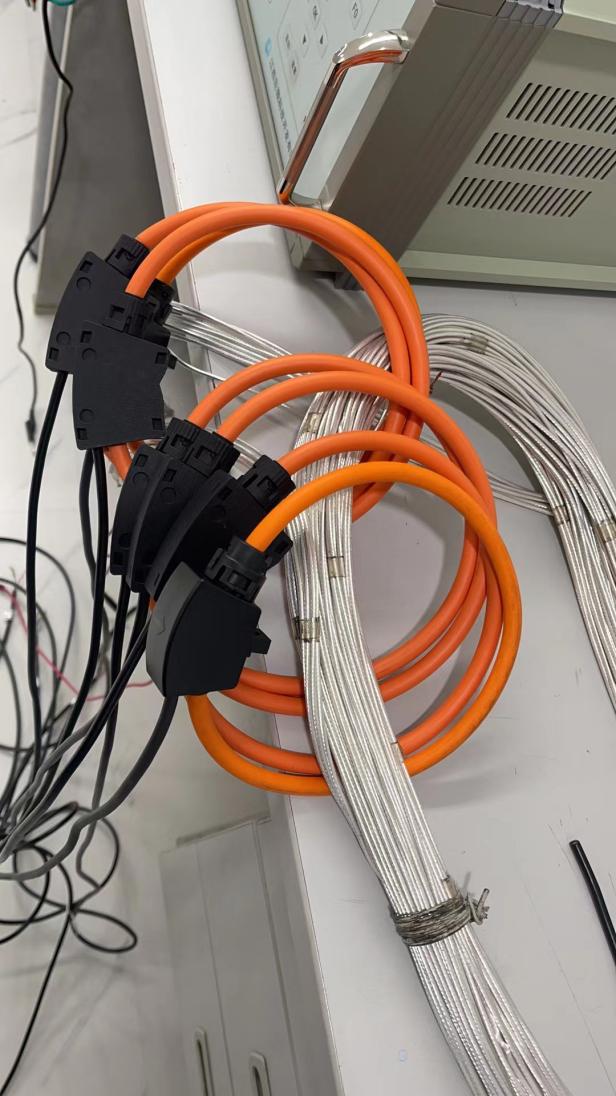

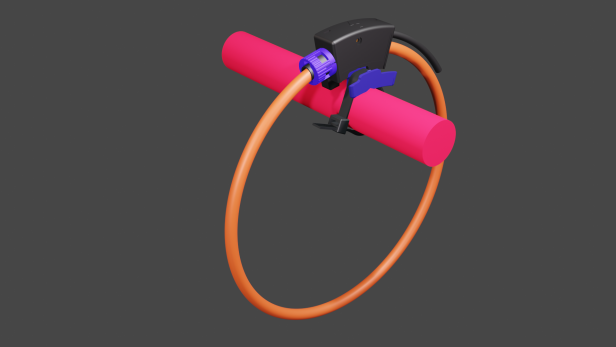

柔性无线互感器安装示意图

整体采集方案如下图所示，经过4G网关，数据传输到云平台：

压器电流监测示意图

3.3变压器房间环境温湿度采集方案

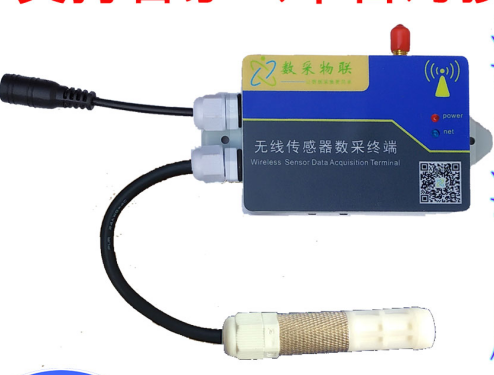

无线温湿度传感器

考虑到变压器房安装有空调，夏季用于空气降温。安装空气温湿度传感器，监测室内空气温度。

3.4断路器数据采集方案

现场的智能断路器，不具备通讯功能。考虑到成本较高。额外加装电量监测仪实现电量采集。

方案的优势是，不影响断路器设备正常工作，无损采集。

4.数据展示方案

平台支持电脑浏览器、手机app、微信公众号等方式查看数据。

电脑端界面

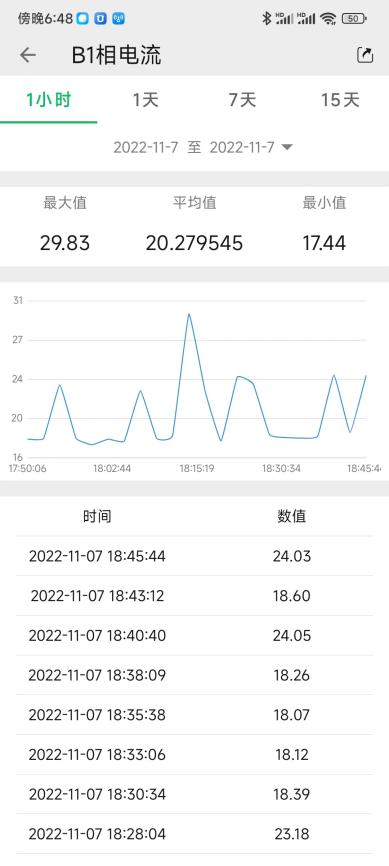

手机端界面

5.设备能耗采集方案

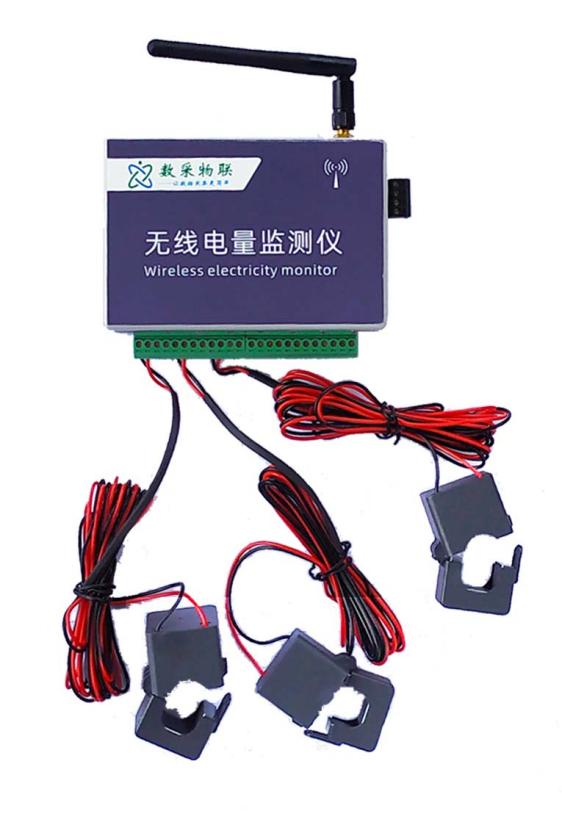

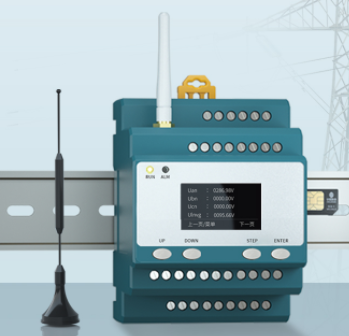

电量监测仪

电量监测仪互感器安装示意图

设备能耗采集方案可以同时采集电压、电流、功率、电能等数据，不需要再加装无线电流传感器。

6.报价

序号	PRODUCT NAME	MODEL	DESCRIPTION	单位	数量	Price	总价(元)
	名称	产品型号	产品简要描述			单价(元)
1	4G多功能电能表监测系统	定制	4G传输，三相四线无线智能物联网电度表，电力数据采集，配3个互感器	台	24	1,000	24000
2	无线红外电表采集器	DAQ-GP-IR4G	采集已有智能电表数据。内置SIM卡。支持电表DLT645-2007/1997协议。红外通讯	套	16	900	14400
3	无线温湿度传感器	DAQ-GP-TH4G	采集变压器房温度。4G传输	套	3	600	1800
4	电量监测仪	DAQ-GP-EM4G	4G传输，采集智能断路器电压、电流、功率等参数	套	10	1,500	15000
5	超大电流柔性无线互感器	定制	采集变压器输出端电流，5V供电，lora传输	套	12	1,000	12000
6	无线互感器配套接收网关	定制	接收无线互感器数据，并4G传输到云平台	套	3	1,900	5700
7	配套云平台	云平台服务费	支持网页、APP、微信查看数据，提供API接口。按年收取	台/年	56	50	2800
8	流量费		4G物联网卡上网，按年收取	台/年	56	20	1120
9	短信服务费		报警信息推送	项/年	1	100	100
9	现场安装费（可选项）		建议客户自己安装可以不算此项费用，免费提供远程安装指导。	台	34	500	0
10	差旅费		建议客户自己安装可以不算此项费用，免费提供远程安装指导。	项	1	8,000	0
	（可选项）
	总计	人民币（大写）：				合计	76920
