1. 项目背景
国内某大型汽车制造厂焊装车间内，数十台焊接机器人协同作业，构成高节拍自动化产线。控制系统采用西门子S7-400系列PLC作为主站，通过传统PROFIBUS-DP铜缆网络连接分布式I/O站、焊接控制器及安全栅等从站设备。随着生产线提速与设备密度增加，车间内大功率焊接变压器产生的强电磁干扰日益严重，导致PROFIBUS网络频繁出现通信瞬断、数据丢包现象，直接影响焊接质量与生产节拍。传统屏蔽双绞线虽经多次优化布线，仍无法彻底解决干扰问题，平均每月因此导致的非计划停机达12小时以上。

2. 解决方案

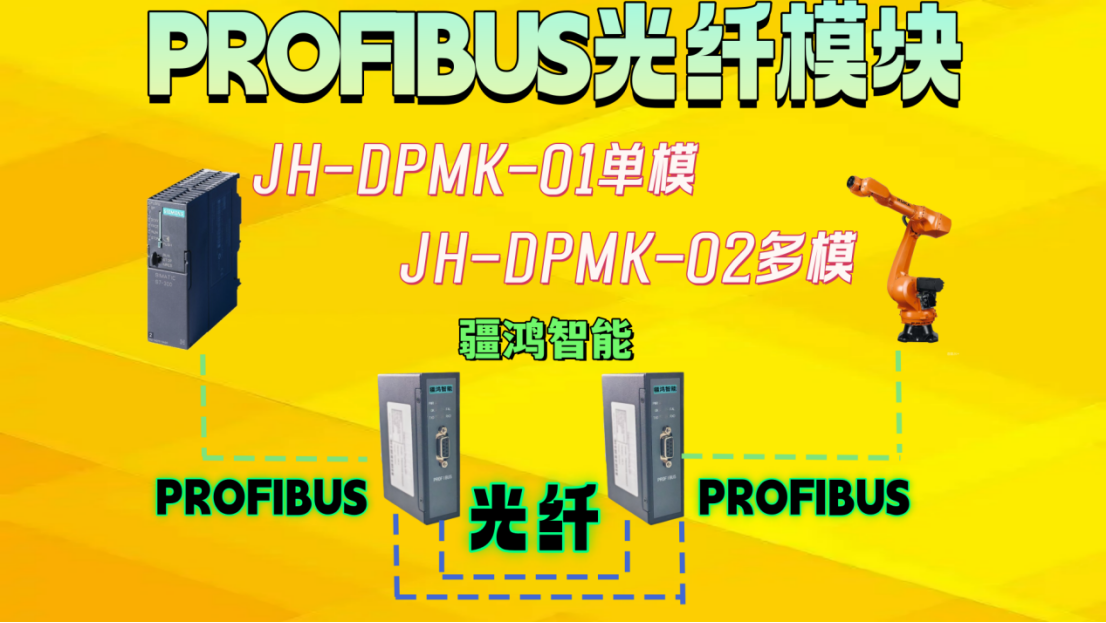

项目团队提出“光纤骨干，末端铜缆”的混合组网方案。核心是将主站与区域子站间的干线通信介质由电气传输改为光传输，具体部署如下：

- 主控侧：在中央控制柜S7-400PLC的PROFIBUS接口，安装疆鸿智能光纤模块，该模块实现电信号与光信号的双向转换
- 设备侧：在焊接区域控制子站，配置对应型号的OLM模块，将光信号恢复为电信号后接入原有PROFIBUS从站设备
- 拓扑结构：采用星型与总线混合拓扑，主干采用单模光纤，末端保留短距离铜缆连接现场设备
- 冗余设计：关键路径部署光纤环网，实现毫秒级链路自愈

3. 实施过程与原理拓扑图
实施分为三个阶段：第一阶段进行网络分段规划，将原单一总线划分为三个光纤主干区域；第二阶段在停产间隙进行硬件安装与光纤熔接；第三阶段进行网络参数优化与全负荷测试。

```
[拓扑示意图]
西门子S7-400 PLC (主站)
│
├── 光纤模块 (电-光转换)
│ │
│ 单模光纤骨干网络
│ │
├── OLM G11 光纤模块 (光-电转换)
│ │
│ 区域1：分布式I/O ET200M ── 焊接控制器(8台) ── 机器人焊枪
│ 区域2：分布式I/O ET200S ── 安全光幕/门锁 ── 夹紧气缸
│ 区域3：智能从站 ── 质量检测传感器 ── 数据采集模块
```

技术原理核心在于疆鸿智能光纤模块内部的微处理器与光收发组件。模块接收PLC发出的RS-485差分电信号后，由编码芯片转换为曼彻斯特编码的光脉冲信号，通过1310nm波长激光器发射。接收端通过光电二极管检测光信号，经时钟数据恢复电路还原为原始PROFIBUS帧结构。光纤介质完全绝缘，彻底隔离了地环路与电磁感应干扰。

4. 应用效果与项目实施前后对比

| 指标维度 | 改造前（铜缆网络） | 改造后（光纤混合网络） | 改善幅度 |
|------------------|---------------------------|----------------------------|----------|
| 网络故障率 | 3.2次/月 | 0.1次/月 | 降低97% |
| 平均修复时间 | 90分钟 | 15分钟 | 缩短83% |
| 数据传输稳定性 | 误码率10⁻⁵ | 误码率10⁻¹² | 提升7个数量级 |
| 焊接合格率 | 98.2% | 99.7% | 提升1.5个百分点 |
| 网络扩展性 | 最大站点数32，距离≤100m | 站点数可至126，距离≥15km | 突破物理限制 |

更为重要的是隐性收益：维护人员从繁复的接地排查、屏蔽层检查中解放出来；工程师可实时获取完整的焊接过程数据，为工艺优化提供基础；车间具备了灵活调整生产线布局的能力，光纤重新布线远比铜缆简便。

5. 行业推广价值
本项目验证的方案具有显著的行业普适性。在冲压车间可抵抗大电机变频干扰，涂装车间可应对腐蚀性环境，总装车间可适应频繁产线重组。对于新建产线，建议直接采用PROFINET over Fiber架构；对于改造项目，PROFIBUS光纤混合网络是性价比最优的平滑升级路径。

在新能源电池托盘焊接、铝合金车身激光焊等高精度焊接场景，信号稳定性直接影响产品安全性能，光纤网络已成为必要选择。项目实施中积累的“分区隔离、主干冗余”方法论，可复制到任何存在强干扰的工业现场。

创新总结
本次实践创新点在于：第一，打破了“PROFIBUS必用双绞线”的思维定式，创造性地将光纤技术嫁接到传统现场总线；第二，提出并验证了“光骨干+铜末端”的混合架构，在成本与性能间取得最佳平衡；第三，开发了一套适用于汽车制造场景的光纤网络诊断流程，将故障定位时间从小时级缩短至分钟级。

技术永远服务于生产。当焊接火花的电磁干扰与数据流的光纤传输在同一空间和谐共存，我们看到的不仅是通信介质的改变，更是工业网络设计理念的迭代——从被动抵御干扰到主动创造无干扰环境。这一转变，为传统制造车间的数字化升级提供了切实可行的物理层解决方案。
