TLC2543M 12位模数转换器：特性、原理与应用详解

在电子设计领域，模数转换器（ADC）是连接模拟世界与数字世界的关键桥梁。TLC2543C、TLC2543I、TLC2543M 这三款 12 位模数转换器凭借其出色的性能和丰富的功能，在众多应用场景中得到了广泛的应用。今天，我们就来深入探讨一下这三款 ADC 的特点、工作原理以及实际应用。

文件下载：tlc2543m.pdf

一、产品概述

TLC2543C、TLC2543I、TLC2543M 是德州仪器（TI）推出的 12 位、开关电容、逐次逼近型模数转换器。它们具有 11 个模拟输入通道和 3 个内置自测试模式，能够满足多种不同的应用需求。这三款产品的主要区别在于工作温度范围：TLC2543C 适用于 0°C 至 70°C 的环境；TLC2543I 可在 -40°C 至 85°C 的温度下工作；而 TLC2543M 则能在 -55°C 至 125°C 的极端温度环境中稳定运行。

主要特性

• 高分辨率：12 位的分辨率能够提供更精确的数字输出，满足对精度要求较高的应用。
• 快速转换时间：在整个工作温度范围内，转换时间仅为 10µs，可实现高速数据采集。
• 多功能性：11 个模拟输入通道和 3 个内置自测试模式，增加了系统的灵活性和可测试性。
• 内置采样保持功能：自动完成采样和保持操作，简化了外部电路设计。
• 低线性误差：最大线性误差仅为 ±1 LSB，保证了转换结果的准确性。
• 可编程特性：支持可编程的 MSB 或 LSB 优先输出、可编程的掉电模式以及可编程的输出数据长度。

二、引脚功能与电气特性

引脚功能

这些 ADC 共有 20 个引脚，每个引脚都有其特定的功能。以下是一些主要引脚的功能介绍：

• AIN0 - AIN10：11 个模拟输入引脚，用于连接外部模拟信号源。这些引脚内部进行了多路复用，在 4.1MHz 的 I/O 时钟操作下，驱动源阻抗应小于或等于 50Ω，并且能够将模拟输入电压快速充电到 60pF 的电容中。
• CS：芯片选择引脚。CS 从高电平到低电平的转换会重置内部计数器和控制电路，并使能 DATA OUT、DATA INPUT 和 I/O CLOCK；而从低电平到高电平的转换则会在一定的建立时间内禁用 DATA INPUT 和 I/O CLOCK。
• DATA INPUT：串行数据输入引脚。通过 4 位串行地址选择下一个要转换的模拟输入或测试电压。串行数据以 MSB 优先的方式在 I/O CLOCK 的前四个上升沿移入。
• DATA OUT：3 态串行输出引脚，用于输出 A/D 转换结果。当 CS 为高电平时，DATA OUT 处于高阻态；当 CS 为低电平时，DATA OUT 被激活，并输出上一次转换结果的 MSB/LSB 值。
• EOC：转换结束引脚。在最后一个 I/O CLOCK 的下降沿之后，EOC 从高电平变为低电平，并保持低电平直到转换完成且数据准备好传输。
• GND：接地引脚，是内部电路的接地返回端。除非另有说明，所有电压测量均相对于 GND 进行。
• I/O CLOCK：输入/输出时钟引脚。I/O CLOCK 接收串行输入，并执行四个主要功能：将 8 位输入数据时钟到输入数据寄存器；在第四个上升沿后提供多路复用器地址；将上一次转换结果的剩余位从 DATA OUT 移出；在最后一个 I/O CLOCK 的下降沿启动转换。

电气特性

在推荐的工作条件下（VCC = 4.5V 至 5.5V，f(I/O CLOCK) = 4.1MHz），这些 ADC 具有以下电气特性：

• 输出电压：高电平输出电压（VOH）在不同的负载电流下有不同的值，例如在 VCC = 4.5V，IOH = -1.6mA 时，VOH 至少为 2.4V；低电平输出电压（VOL）在相应的负载电流下也有明确的规定。
• 输入电流：高电平输入电流（IIH）和低电平输入电流（IIL）的最大值分别为 2.5µA 和 -2.5µA。
• 电源电流：工作电源电流（ICC）典型值为 2.5mA，掉电电流（ICC(PD)）在所有数字输入处于特定范围内时，最大值为 25µA。
• 电容：模拟输入引脚的电容为 30pF 至 60pF，控制输入引脚的电容为 5pF 至 15pF。

三、工作原理

转换周期

TLC2543C、TLC2543I、TLC2543M 的工作过程主要分为两个阶段：I/O 周期和转换周期。

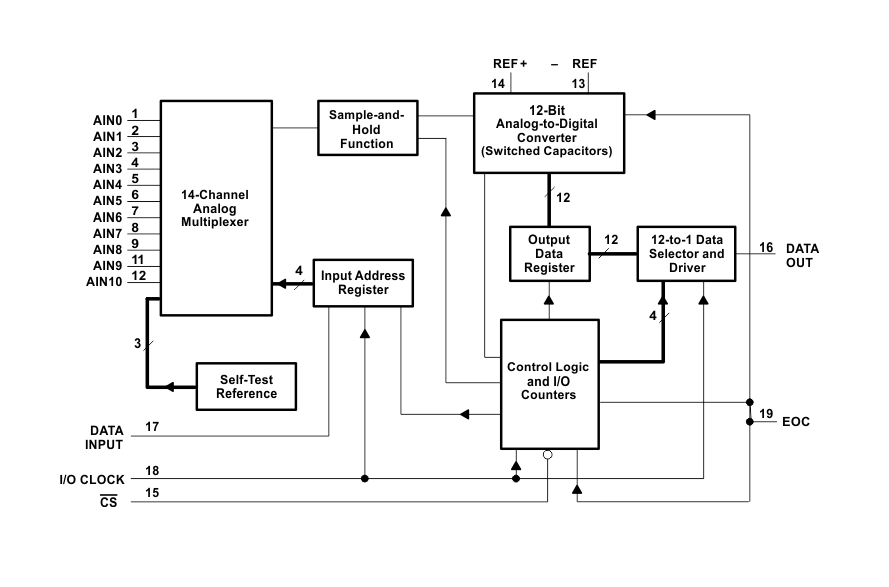

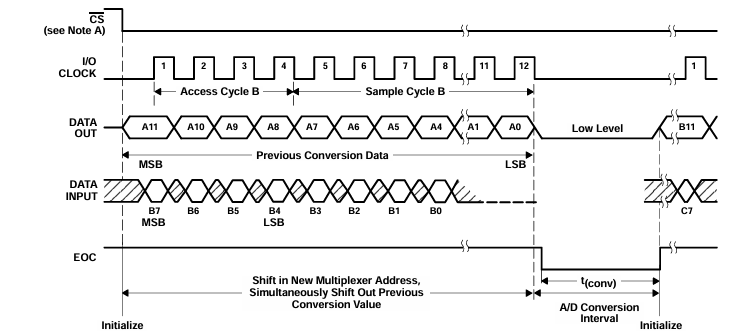

• I/O 周期：由外部提供的 I/O CLOCK 定义，持续 8、12 或 16 个时钟周期，具体取决于所选的输出数据长度。在 I/O 周期内，同时进行两项操作：将包含地址和控制信息的 8 位数据流提供给 DATA INPUT，并将上一次转换结果以 8、12 或 16 位的长度从 DATA OUT 串行输出。
• 转换周期：在 I/O 周期完成后开始，由内部时钟同步到 I/O CLOCK 进行控制。在转换周期内，对模拟输入电压进行逐次逼近转换。当转换完成且结果锁存到输出寄存器时，EOC 信号从低电平变为高电平，标志着转换结束。

数据输入与输出

• 数据输入：输入数据是一个 8 位的数据流，包括 4 位模拟通道地址、2 位数据长度选择、1 位输出 MSB 或 LSB 优先位以及 1 位单极性或双极性输出选择位。这些数据在 I/O CLOCK 的上升沿被时钟到输入数据寄存器。
• 数据输出：输出数据的长度可以通过输入数据寄存器中的相应位进行选择，可选 8 位、12 位或 16 位。在 LSB 优先模式下，数据以 LSB 先输出的方式进行传输；在单极性或双极性模式下，转换结果以不同的二进制格式表示。

采样周期

采样周期从 I/O CLOCK 的第四个下降沿开始，直到第八、第十二或第十六个下降沿结束，具体取决于所选的数据长度。在采样期间，所选的模拟输入被连接到转换器的电容阵列，以存储模拟输入信号。采样结束后，EOC 信号变为低电平，标志着转换周期开始。

四、应用信息

模拟输入分析

在实际应用中，需要考虑模拟输入信号的充电时间。根据等效电路模型，模拟输入电容从 0V 充电到 VS 并达到 1/2 LSB 所需的时间可以通过公式计算得出。这个时间必须小于转换器的采样时间，以确保准确的转换结果。同时，驱动源的噪声和失真应与转换器的分辨率相当，并且源电阻 Rs 必须为实数。

电路板布局与封装选择

不同的封装类型（如 SSOP、SOIC、CDIP、PDIP 等）适用于不同的应用场景。在进行电路板布局时，需要参考相应的封装尺寸和引脚定义，以确保正确的连接和良好的电气性能。此外，还可以参考示例电路板布局和模板设计，以优化电路板的设计。

五、总结

TLC2543C、TLC2543I、TLC2543M 这三款 12 位模数转换器具有高分辨率、快速转换时间、多功能性和可编程特性等优点，适用于各种需要高精度数据采集的应用场景。通过深入了解其引脚功能、电气特性和工作原理，电子工程师可以更好地选择和使用这些 ADC，设计出更加稳定和高效的系统。在实际应用中，还需要注意模拟输入信号的处理、电路板布局和封装选择等方面的问题，以确保系统的性能和可靠性。

大家在使用这三款 ADC 的过程中，有没有遇到过什么问题或者有什么独特的应用经验呢？欢迎在评论区分享交流。
