深入剖析TLC2543-EP：一款强大的12位模数转换器

在电子设计领域，模数转换器（ADC）是连接模拟世界和数字世界的关键桥梁。TLC2543-EP作为一款12位、具有串行控制和11个模拟输入的ADC，在数据采集和处理方面展现出了卓越的性能。今天，我们就来深入探讨一下这款器件的特性、工作原理以及应用要点。

文件下载：tlc2543-ep.pdf

一、特性亮点

（一）温度性能与质量保障

TLC2543-EP具有出色的温度性能，TLC2543Q的工作温度范围为 -40°C 至 125°C，TLC2543M更是能在 -55°C 至 125°C 的环境下稳定工作。同时，它通过了JEDEC和行业标准的组件认证，具备增强的DMS支持和产品变更通知，确保了在扩展温度范围内的可靠运行。

（二）高性能转换能力

1. 高分辨率：拥有12位的分辨率，能够提供更精确的模拟信号转换结果。
2. 快速转换时间：在整个工作温度范围内，转换时间仅为10µs，能够满足高速数据采集的需求。
3. 多种功能特性：具备可编程的掉电模式、输出数据长度，采用CMOS技术，拥有11个模拟输入通道和三种内置自测试模式，内置采样保持功能，线性误差最大为 ±1 LSB，还具备片上系统时钟和转换结束（EOC）输出等。

二、工作原理

（一）转换周期

TLC2543-EP的操作分为两个不同的周期：I/O周期和实际转换周期。

1. I/O周期：由外部提供的I/O CLOCK定义，持续8、12或16个时钟周期，具体取决于所选的输出数据长度。在这个周期内，8位包含地址和控制信息的数据流被提供给DATA INPUT，并在I/O CLOCK的上升沿移入设备；同时，长度为8、12或16位的数据输出通过DATA OUT串行输出。
2. 转换周期：在I/O周期结束后立即开始，由内部时钟同步控制。转换完成后，结果会加载到输出寄存器中。

（二）数据输入与输出

1. 数据输入：内部连接到一个8位串行输入地址和控制寄存器，主机提供的数据字以MSB优先。数据位在I/O CLOCK的上升沿移入，其中4位用于选择模拟通道或测试电压，2位用于选择输出数据长度，1位用于选择输出数据格式（MSB或LSB优先），1位用于选择单极性或双极性输出。
2. 数据输出：输出数据长度可以选择8、12或16位，输出格式可以是MSB优先或LSB优先，单极性或双极性。转换结果在下次I/O周期中串行输出。

（三）采样与转换过程

采样从I/O CLOCK的第四个下降沿开始，持续到第八、十二或十六个下降沿，具体取决于数据长度选择。采样结束后，EOC输出变低，转换开始。转换完成后，EOC信号变高，新的I/O周期开始。

三、关键参数与性能指标

（一）电气特性

包括高电平输出电压、低电平输出电压、高阻态输出电流、高电平输入电流、低电平输入电流、工作电源电流、掉电电流等参数，这些参数在不同的工作条件下有明确的规定，确保了器件在各种环境下的稳定运行。

（二）操作特性

1. 线性误差：最大为 ±1 LSB，保证了转换结果的准确性。
2. 转换时间：典型值为10µs，满足高速应用需求。
3. 总周期时间：包括访问、采样和转换时间，取决于I/O CLOCK周期。

四、应用要点

（一）模拟输入缓冲

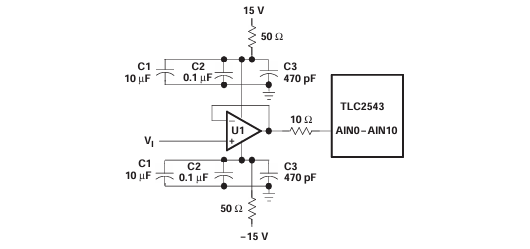

为了确保模拟输入信号的质量，建议使用适当的缓冲电路。文档中给出了模拟输入缓冲电路的示例，包括OP27运算放大器和不同类型的电容。

（二）数据长度选择

根据实际应用需求选择合适的输出数据长度。虽然可以在不同转换之间更改数据长度，但可能会导致最多一个转换结果损坏，尤其是在LSB优先格式下。

（三）电源管理

当输入地址为1110时，器件进入掉电模式，所有内部电路进入低电流待机状态。在掉电模式下，只要所有数字输入保持在特定范围内，内部输出缓冲器会保留上一次转换结果。

（四）芯片选择（CS）输入

CS输入可以控制器件的启用和禁用，能够中断正在进行的数据传输或转换。当CS变低时，开始新的转换序列；当CS变高时，DATA OUT进入高阻态。

五、封装与订购信息

TLC2543-EP提供了不同的封装选项，如SOP-DW和SSOP-DB，适用于不同的应用场景。同时，文档中还提供了详细的订购信息和封装图纸、热数据等相关资料。

六、总结

TLC2543-EP以其高分辨率、快速转换时间、丰富的功能特性和灵活的控制能力，成为了数据采集和处理领域的优秀选择。在实际应用中，我们需要根据具体需求合理选择参数和工作模式，同时注意模拟输入信号的处理和电源管理，以充分发挥该器件的性能优势。大家在使用过程中有没有遇到什么特别的问题或者有什么独特的应用经验呢？欢迎在评论区分享交流。
