摘要

在当今全球能源结构转型与电气化浪潮的推动下，电力电子变换技术正经历着前所未有的革新。作为电能高效转换的核心环节，直流-直流（DCDC）变换器在电动汽车（EV）、可再生能源发电、储能系统以及高端工业制造中扮演着至关重要的角色。传统的硬开关拓扑因受限于开关损耗与电磁干扰（EMI），已逐渐难以满足现代系统对高功率密度、高效率及小型化的严苛要求。谐振变换技术，凭借其独特的软开关特性——零电压开通（ZVS）与零电流关断（ZCS），成为突破这一瓶颈的关键路径。与此同时，以碳化硅（SiC）为代表的第三代宽禁带半导体材料的成熟，为谐振变换器的性能跃升提供了物理层面的坚实基础。

倾佳电子旨在从深度技术视角出发，系统性地剖析DCDC谐振变换的核心运行机理与拓扑演进逻辑，并结合最新的碳化硅功率器件技术参数，深入探讨SiC MOSFET在谐振变换应用中的独特价值。通过对大量工业级与车规级SiC模块及分立器件实测数据的详尽分析，本报告揭示了先进封装技术、芯片结构优化以及寄生参数控制如何共同作用，从根本上重塑了DCDC变换器的设计边界与性能极限。

1. DCDC谐振变换的核心原理与拓扑机制

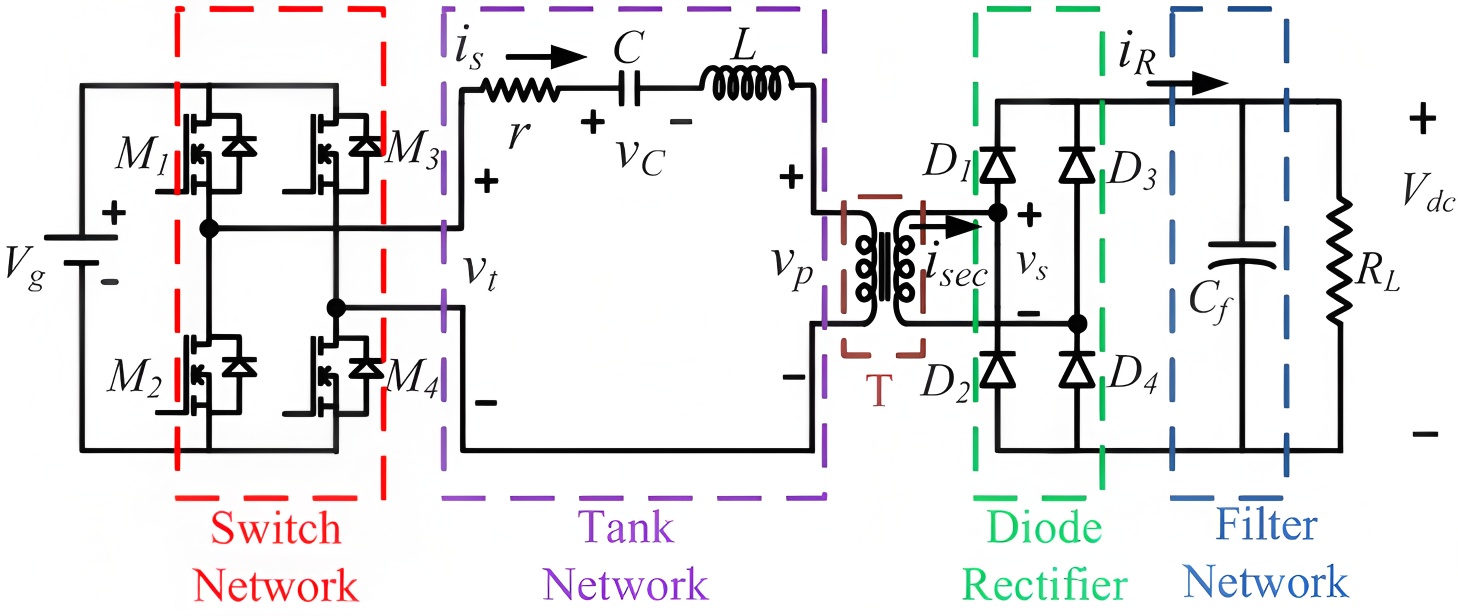

谐振变换器的设计初衷在于通过引入谐振网络（Resonant Network），利用电感（L）与电容（C）之间的能量交换特性，重塑开关管的电压与电流波形，使其在通过零点的瞬间进行状态切换，从而最大限度地降低开关损耗。

1.1 软开关技术的物理本质

在传统的脉宽调制（PWM）硬开关变换器中，功率器件在开通与关断过程中，电压与电流波形存在显著的重叠区域。这种重叠直接导致了开关损耗（Psw​=fsw​×Esw​）的产生，且该损耗随开关频率的提升呈线性增长，成为限制频率提升的热障。

1.1.1 零电压开通（ZVS）的微观机制

ZVS是指在功率开关管（如MOSFET）的栅极驱动信号到来之前，其漏源电压（VDS​）已因谐振回路的感性电流作用而下降至零。这一过程的本质是利用谐振电感中储存的能量，抽取MOSFET输出电容（Coss​）中的电荷，使其自然放电。

器件关联性分析： ZVS的实现难度与器件的寄生参数密切相关。输出电容Coss​储存的能量（Eoss​=21​Coss​VDS2​）必须被谐振电流完全抽走才能实现ZVS。如果Coss​过大，则需要更大的励磁电流或更长的死区时间，这将增加循环能量损耗并降低有效占空比。现代碳化硅MOSFET，例如B3M系列，展现出了极优的Coss​特性，在800V电压下Coss​仅为百皮法（pF）级别，且存储能量Eoss​低至90μJ甚至更低，这为拓宽ZVS的负载范围提供了物理基础 。

1.1.2 零电流关断（ZCS）的运行机理

ZCS是指在开关管关断信号发出前，流经开关管的电流已自然过零。对于传统的IGBT器件，由于存在拖尾电流（Tail Current），ZCS能有效避免关断损耗。然而，对于单极性的MOSFET而言，由于不存在少子复合过程，ZVS通常被认为是更优的选择，但在某些高频负载谐振工况下，ZCS同样具有重要意义。

1.2 主流谐振拓扑架构解析

在众多的谐振拓扑中，LLC与CLLC架构因其卓越的综合性能，成为了当前工业界与学术界的研究热点与应用主流。

1.2.1 LLC谐振变换器

LLC拓扑由两个电感（励磁电感Lm​与谐振电感Lr​）和一个电容（谐振电容Cr​）组成。其核心优势在于能够在一个极宽的输入电压与负载范围内实现原边开关管的ZVS，同时在谐振频率以下工作时，副边整流二极管可实现ZCS，消除了二极管的反向恢复损耗。

设计挑战与SiC的介入： 为了获得足够宽的增益范围，LLC变换器往往需要在较宽的频率范围内工作。当工作频率高于谐振频率时，虽然实现了ZVS，但关断损耗依然存在。SiC MOSFET凭借其极快的关断速度（Turn-off delay time td(off)​常小于40ns）和极低的关断能量（Eoff​），使得在超谐振频率区工作时的效率依然维持在极高水平，从而允许设计者采用更高的工作频率以减小磁性元件体积 。

1.2.2 CLLC双向谐振变换器

随着V2G（Vehicle-to-Grid）和分布式储能需求的兴起，双向能量传输成为刚需。CLLC拓扑在原副边均采用LC谐振网络，具有对称的增益特性，使得正向与反向工作模式下均能实现优异的软开关性能。这种拓扑对开关器件的一致性与双向导通能力提出了极高要求。

2. DCDC谐振变换技术的发展趋势

在“双碳”目标与电动化趋势的双重驱动下，DCDC谐振变换技术正呈现出高频化、高压化、高集成度化的发展态势。

2.1 兆赫兹级高频化趋势

传统的硅基（Si IGBT/Super Junction MOSFET）谐振变换器，其工作频率通常局限在50kHz至100kHz之间。受限于硅材料的物理特性，进一步提升频率将导致热失控。

趋势分析： 现代电源设计正向300kHz乃至MHz级别演进。频率的提升意味着无源元件（变压器、电感、电容）的体积与重量呈反比下降，从而显著提升功率密度（kW/L）。这一趋势的实现，完全依赖于开关器件在极高dv/dt和di/dt下的耐受能力。SiC MOSFET不仅具备纳秒级的开关速度，更能在高温下保持稳定的通态电阻和极低的开关损耗，是实现高频化的唯一物理使能者 。

2.2 800V/1000V高压架构的普及

电动汽车充电平台正从400V向800V架构迈进，光伏系统更是早已迈入1500V时代。这意味着DCDC变换器的直流母线电压将直接承受高压应力。

技术瓶颈与突破： 在1000V以上电压等级，硅基MOSFET的导通电阻急剧上升（与耐压的2.5次方成正比），导致导通损耗过大。而碳化硅材料凭借其10倍于硅的临界击穿场强，使得1200V、1700V乃至2000V的高压器件依然能保持极低的导通电阻。例如，1200V的SiC模块已能实现低至2.3mΩ的导通电阻，且具备1400V甚至更高的耐压裕量，完美契合高压谐振变换器的需求 。

2.3 封装技术的革新与低感化

随着开关速度的提升，封装寄生电感（Stray Inductance, Lσ​）的影响被急剧放大。电压过冲Vovershoot​=Lσ​×di/dt可能导致器件击穿或产生严重的EMI。

封装演进： 传统的引线键合封装正逐步被低感封装所取代。最新的工业模块（如Pcore™系列）通过优化内部布局和端子设计，将杂散电感降低至10nH-15nH水平，极大地抑制了高频振荡，确保了谐振变换器在高频下的安全运行 。

3. 碳化硅MOSFET在谐振变换中的应用价值解析

碳化硅MOSFET并非仅仅是硅器件的替代品，它从根本上改变了DCDC变换器的损耗构成与热管理策略。基于BASIC Semiconductor提供的技术资料，我们可以从静态特性、动态特性及体二极管性能三个维度，深度剖析其应用价值。

3.1 极低的导通损耗与高温稳定性

在谐振变换器中，导通损耗往往占据总损耗的半壁江山。SiC MOSFET的导通电阻（RDS(on)​）具有优异的温度稳定性。

数据支撑： 对比分析显示，硅基器件在150°C结温下的RDS(on)​通常是常温下的2.5倍以上。而SiC MOSFET，如BMF系列模块，在150°C/175°C下的RDS(on)​仅为常温下的1.6至1.8倍。例如，BMF80R12RA3模块在25°C时RDS(on)​为15mΩ，在175°C时仅上升至26.7mΩ 1。这种特性使得变换器在高温满载工况下依然能保持极高的效率，简化了散热设计。

3.2 突破性的开关速度与低开关损耗

虽然谐振变换器实现了软开关，但在轻载、启动或负载瞬变等工况下，硬开关往往不可避免。此外，关断损耗Eoff​在ZVS模式下依然存在。

动态性能优势： SiC MOSFET具有极低的栅极电荷（Qg​）和极小的内部栅极电阻（RG(int)​）。以1200V 40mΩ的SiC分立器件为例，其Qg​仅为85nC左右，且Crss​（反向传输电容）极低 1。这使得器件能够以极快的速度完成开关动作。实测数据显示，在400A的大电流关断下，SiC模块的关断延迟时间（td(off)​）可控制在100ns以内，关断能量损耗（Eoff​）远低于同规格的IGBT模块 。

FOM值分析： 优值系数（Figure of Merit, FOM = RDS(on)​×Qg​）是衡量高频性能的关键指标。第三代SiC技术通过优化栅极结构，将FOM值降低了30%以上 ，使得驱动电路更简单，开关损耗更低。

3.3 “零”反向恢复特性的体二极管

在LLC或CLLC拓扑中，死区时间内体二极管可能会短暂导通。如果体二极管具有严重的反向恢复特性（如硅MOSFET），将在开通瞬间产生巨大的反向恢复电流峰值（Irrm​）和损耗（Err​），甚至导致桥臂直通。

SiC体二极管特性： SiC MOSFET的体二极管本质上具有极短的反向恢复时间（trr​）和微乎其微的反向恢复电荷（Qrr​）。数据表明，1200V/40A的SiC器件，Qrr​仅为0.28μC，比同级硅器件低一个数量级以上 。

应用价值： 这种近乎“零”反向恢复的特性，消除了谐振变换器在非理想工况下的二极管反向恢复损耗，大幅降低了EMI噪声，并允许设计者采用更激进的死区时间控制策略，进一步提升效率 。

SBD集成技术： 针对对二极管性能要求极高的应用，部分SiC模块（如Pcore™2 E1B/E2B系列）在MOSFET芯片旁并联了SiC肖特基势垒二极管（SBD）。这种混合设计利用SBD更低的正向压降和无反向恢复特性，进一步钳位了反向电压，并在续流阶段分担电流，彻底解决了体二极管导通压降偏高（通常3V-4V）的问题 。

4. 实证分析：基于SiC模块的性能对标

为了量化SiC MOSFET在DCDC谐振变换中的实际价值，我们结合具体产品数据进行对比分析。

关键参数 (1200V 等级)	SiC MOSFET (BMF系列)	传统 Si IGBT (同级竞品)	对DCDC谐振变换的影响
工作频率极限	> 100 kHz - MHz	< 20 kHz - 40 kHz	SiC允许磁性元件体积缩小50%以上，提升功率密度。
反向恢复电荷 (Qrr​)	极低 (< 1 μC)	极高 (数十 μC)	SiC消除了二极管反向恢复引起的电流尖峰与损耗。
关断损耗 (Eoff​)	极低 (随温度变化小)	较高 (随温度显著增加)	SiC在轻载至满载全范围内保持高效率，且热设计更简单。
导通特性	阻性 (Vds​与Id​线性)	压降性 (有膝点电压)	SiC在部分负载（常用工况）下效率更高，且易于并联。
最高结温 (Tjmax​)	175°C	150°C	SiC提供了更大的热安全裕度，允许更紧凑的散热设计。

4.1 损耗与效率的仿真对比

在针对电机驱动及DCDC应用的仿真研究中，对比了SiC MOSFET（BMF540R12KA3）与同规格IGBT模块。在相同的散热条件下（散热器温度80°C），SiC方案的总损耗仅为IGBT方案的36%左右（760W vs 2076W）。这意味着在相同的系统效率目标下，SiC方案可以输出更大的电流（556A vs 446A），或者在相同输出功率下显著降低散热成本 。

4.2 模块寄生参数的影响

以62mm封装的BMF540R12KA3为例，其内部杂散电感被控制在14nH以下。对于一个在200kHz下工作、切换540A电流的谐振变换器，极低的电感意味着关断时的电压尖峰（Vpeak​=L⋅di/dt）被大幅抑制。这不仅保护了芯片，还减少了对吸收电路（Snubber Circuit）的依赖，进一步提升了系统效率 。

5. 先进封装与材料：SiC性能释放的关键

芯片性能的提升必须配合先进的封装技术才能转化为系统级的优势。

5.1 氮化硅（Si3​N4​）AMB基板的应用

DCDC谐振变换器常用于车载和工业环境，面临剧烈的热循环冲击。传统的氧化铝（Al2​O3​）基板导热率低且机械强度差。BASIC Semiconductor的工业级模块广泛采用了活性金属钎焊（AMB）工艺的氮化硅（Si3​N4​）陶瓷基板。Si3​N4​的热导率高达90 W/mK（是Al2​O3​的3倍以上），且抗弯强度高达700 MPa。这种材料组合不仅降低了结壳热阻（Rth(j−c)​），更使得模块能够承受数万次的功率循环，极大地提升了系统的长期可靠性 。

5.2 银烧结（Silver Sintering）互连技术

为了适应SiC芯片175°C甚至更高的工作结温，传统的软钎焊料已接近物理极限。先进的SiC模块采用了纳米银烧结技术进行芯片贴装。银烧结层的熔点远高于工作温度，且具有极高的导热与导电性能。数据表明，银烧结技术能显著降低连接层的热阻，并大幅延缓老化失效，确保谐振变换器在全生命周期内的性能稳定 。

5.3 压接（Press-Fit）技术

在模块电气连接方面，Press-Fit压接技术取代了传统的焊接引脚。这种冷焊接技术避免了二次焊接带来的热应力，提供了极高的接触可靠性和极低的接触电阻（微欧级别），非常适合大电流DCDC变换器的应用场景 1。

6. 结论与展望

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。

综上所述，DCDC谐振变换技术正处于向高频、高压、高密度跃迁的关键节点。碳化硅MOSFET凭借其宽禁带材料赋予的卓越物理特性，不仅解决了传统硅基器件在高频高压下的损耗痛点，更通过极低的反向恢复特性和寄生参数，极大地拓宽了谐振变换器的设计自由度。

从BASIC Semiconductor等厂商的技术演进路线来看，未来的SiC MOSFET将继续向更低的比导通电阻、更高的耐压等级（1700V/2000V）以及更智能的集成封装（集成驱动与保护）方向发展。对于DCDC谐振变换器的设计者而言，采纳SiC技术已不再是单纯的器件替换，而是一场涉及磁性元件优化、热管理重构以及控制策略升级的系统性革命。碳化硅MOSFET在DCDC谐振变换中的战略应用价值，已在提升能效、缩减体积和增强可靠性等方面得到了无可辩驳的验证，必将成为未来电力电子系统的主流选择。

7. 附录：核心技术参数数据表

7.1 代表性SiC MOSFET模块参数概览

型号	电压等级 (VDSS​)	额定电流 (ID​,TC​=80∘C)	导通电阻 (RDS(on)​, Typ 25∘C)	封装形式	核心技术特征
BMF240R12E2G3	1200V	240A	5.5 mΩ	Pcore™2 E2B	集成NTC, Si3​N4​ AMB, 银烧结
BMF80R12RA3	1200V	80A	15 mΩ	34mm Half-Bridge	铜底板, 低感设计, 适合改装升级
BMF120R12RB3	1200V	120A	10.6 mΩ	34mm Half-Bridge	高电流密度, 优化的开关损耗
BMF160R12RA3	1200V	160A	7.5 mΩ	34mm Half-Bridge	针对焊机/感应加热优化
BMF540R12KA3	1200V	540A	2.5 mΩ	62mm Half-Bridge	超大功率, 极低杂散电感 (<14nH)

7.2 分立器件关键参数对比（1200V 40mΩ 等级）

参数	BASIC (B3M040120Z)	竞品 C (C3M...)	竞品 I (IMZA...)	谐振应用价值解读
开通损耗 (Eon​)	663 μJ	630 μJ	600 μJ	在ZVS条件下，Eon​可被消除，SiC器件差异较小 。
关断损耗 (Eoff​)	162 μJ	230 μJ	170 μJ	BASIC器件展现出更低的关断损耗，这对提高谐振频率至关重要 。
反向恢复电荷 (Qrr​)	0.28 μC	0.26 μC	0.25 μC	远低于硅器件，基本消除了二极管换流损耗 。
栅极电荷 (Qg​)	85 nC	99 nC	39 nC	低Qg​降低了驱动功率要求，利于高频驱动设计 。
