广州易显VGA卡编写工程快速入门教程

目录

一、实验条件

二、实验教程

1、使用HMIMaker软件创建工程，HMIMaker下载链接 http://www.gz-yixian.com/Download.asp。

2、编写工程

3.连接硬件、测试

三、测试结果

---

一、实验条件

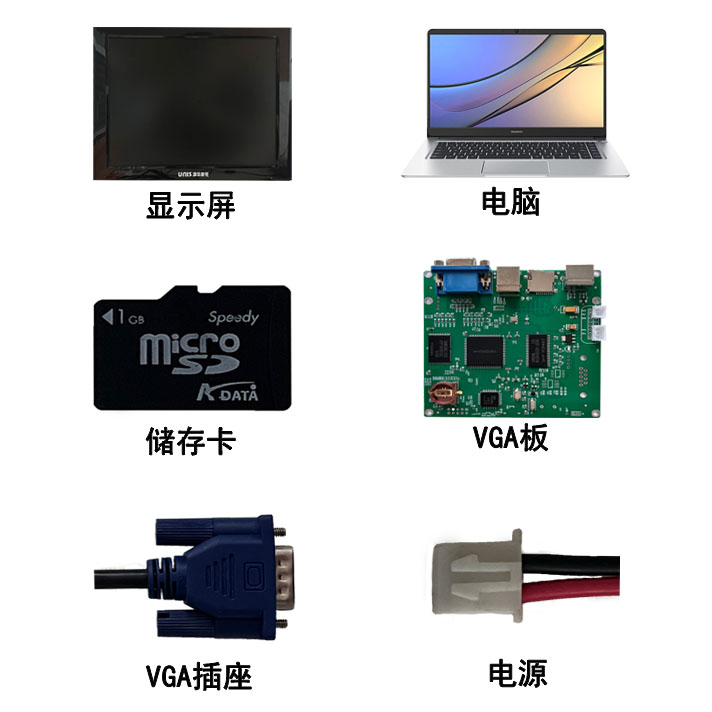

硬件: 显示屏、电脑、储存卡、VGA板、VGA插座、电源。

2、软件：HMIMaker

---

二、实验教程

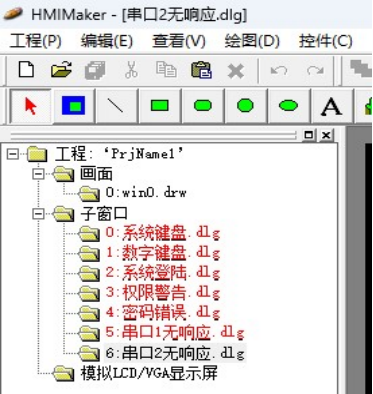

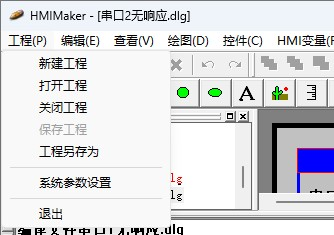

1、使用HMIMaker软件创建工程，选择后点击左上角工程后点击【新建工程】。

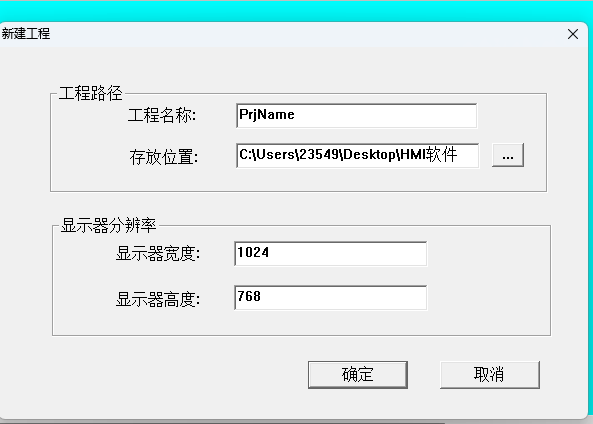

编辑工程名称后将该新建文件储存至【测试1】，工程名称可自定义。显示器分辨率中显示器宽度、高度保持默认不变，点击【确定】。

---

2、编写工程

点击左侧画面【0：win0.dr]后点击框内所需硬件

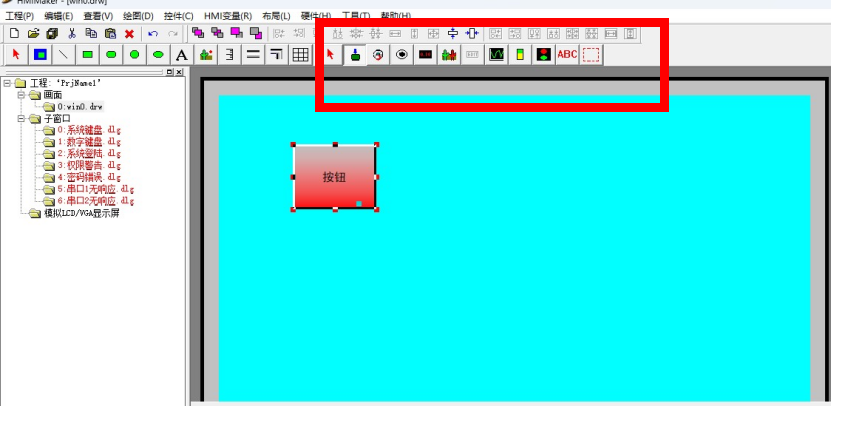

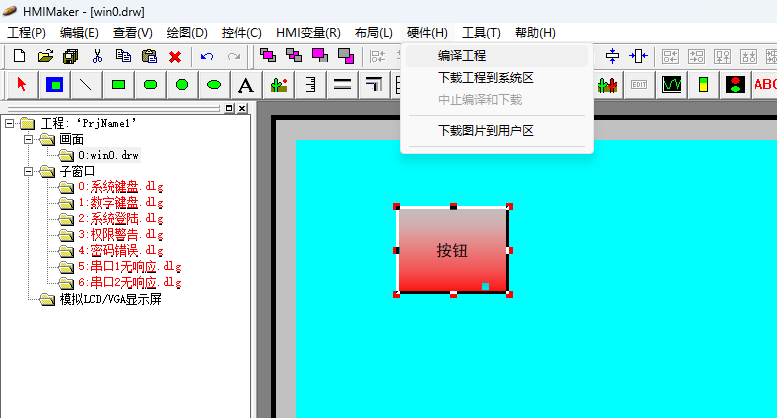

在下方显示屏内拉动，则可以添加任意硬件，如图所示为新建按钮。

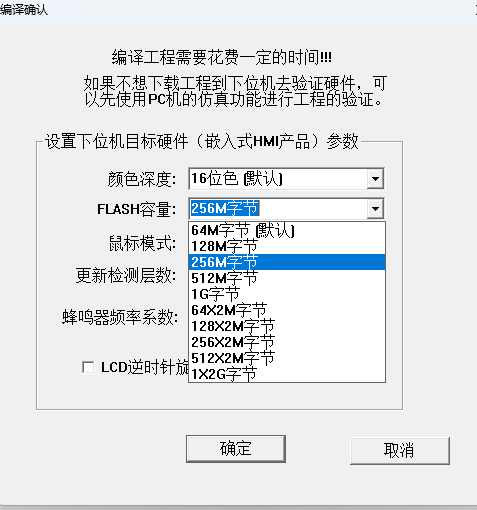

添加完成后则可以点击硬件【编译工程】，将FLASH容量改为256M字节，其余默认不变，点击【确定】。

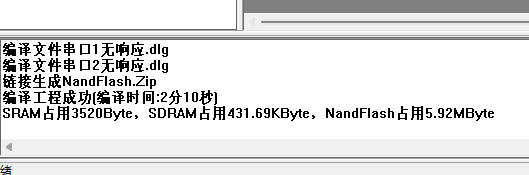

等待编译工程，显示【编译成功】，则完成。

---

三、连接硬件测试

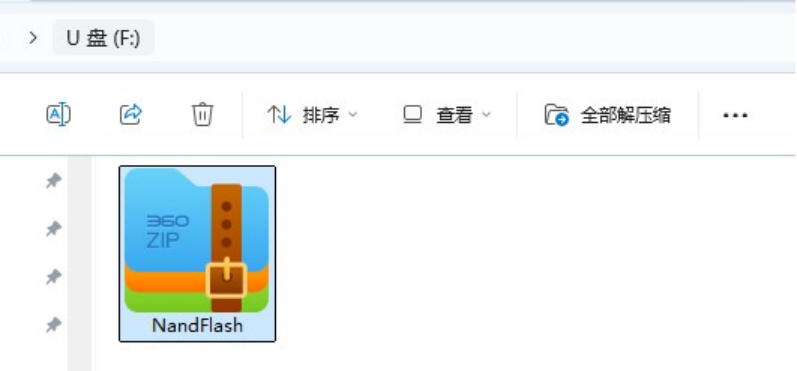

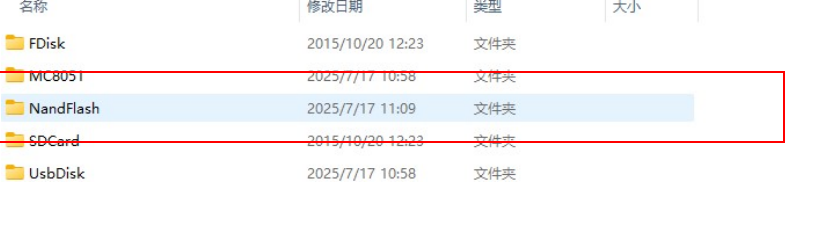

打开桌面测试文件夹，打开PrjNae3【工程名称可自定义】，点击【NandFlash】，将里面的压缩包复制到U盘内储存卡。如下图所示。

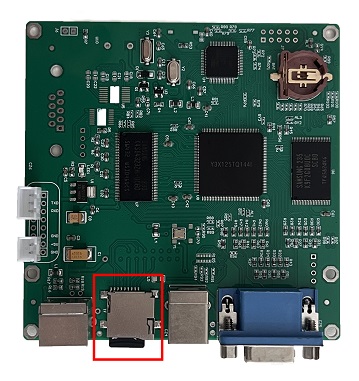

将储存卡拔出插入VGA板，如下图所示。

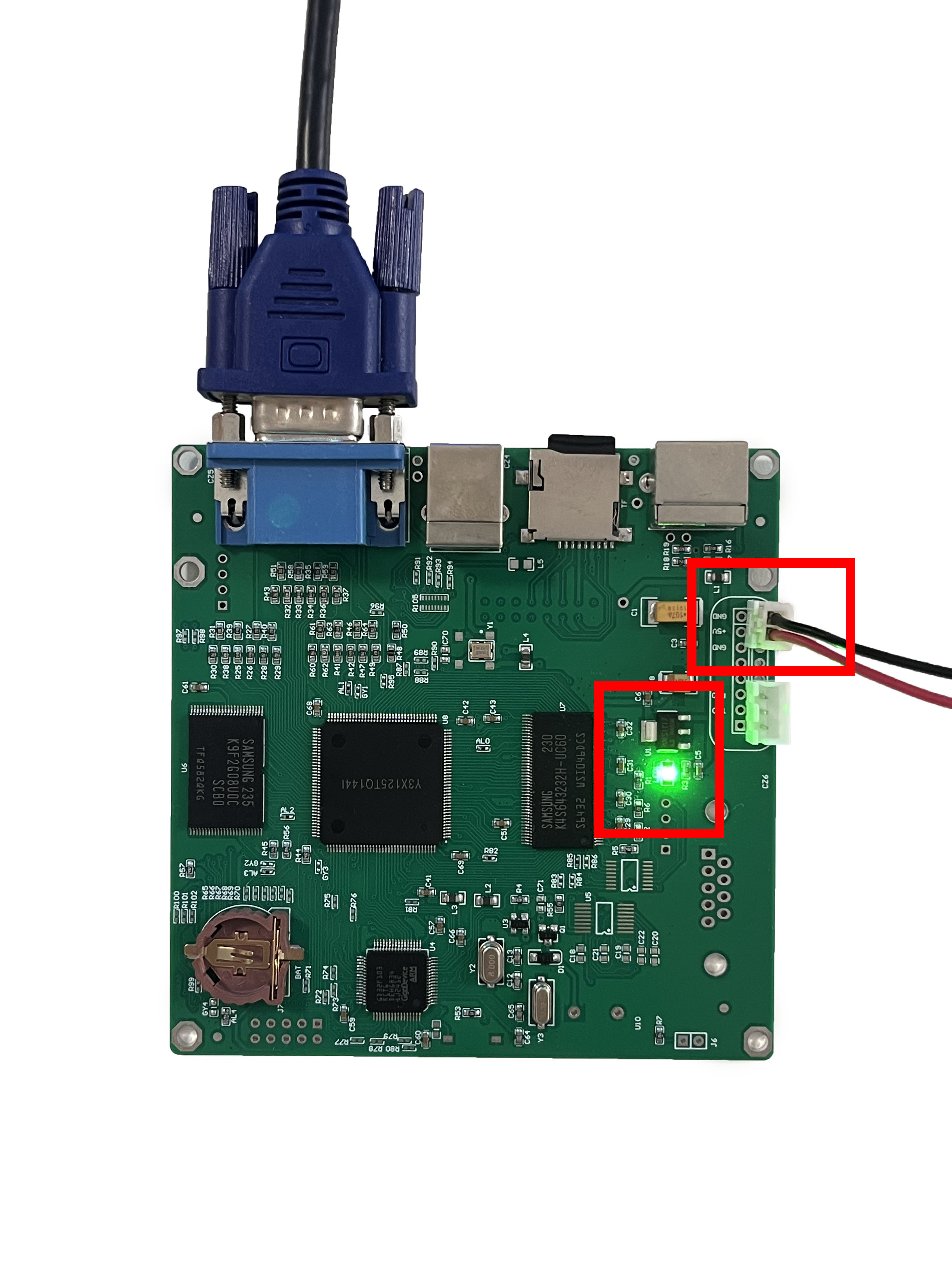

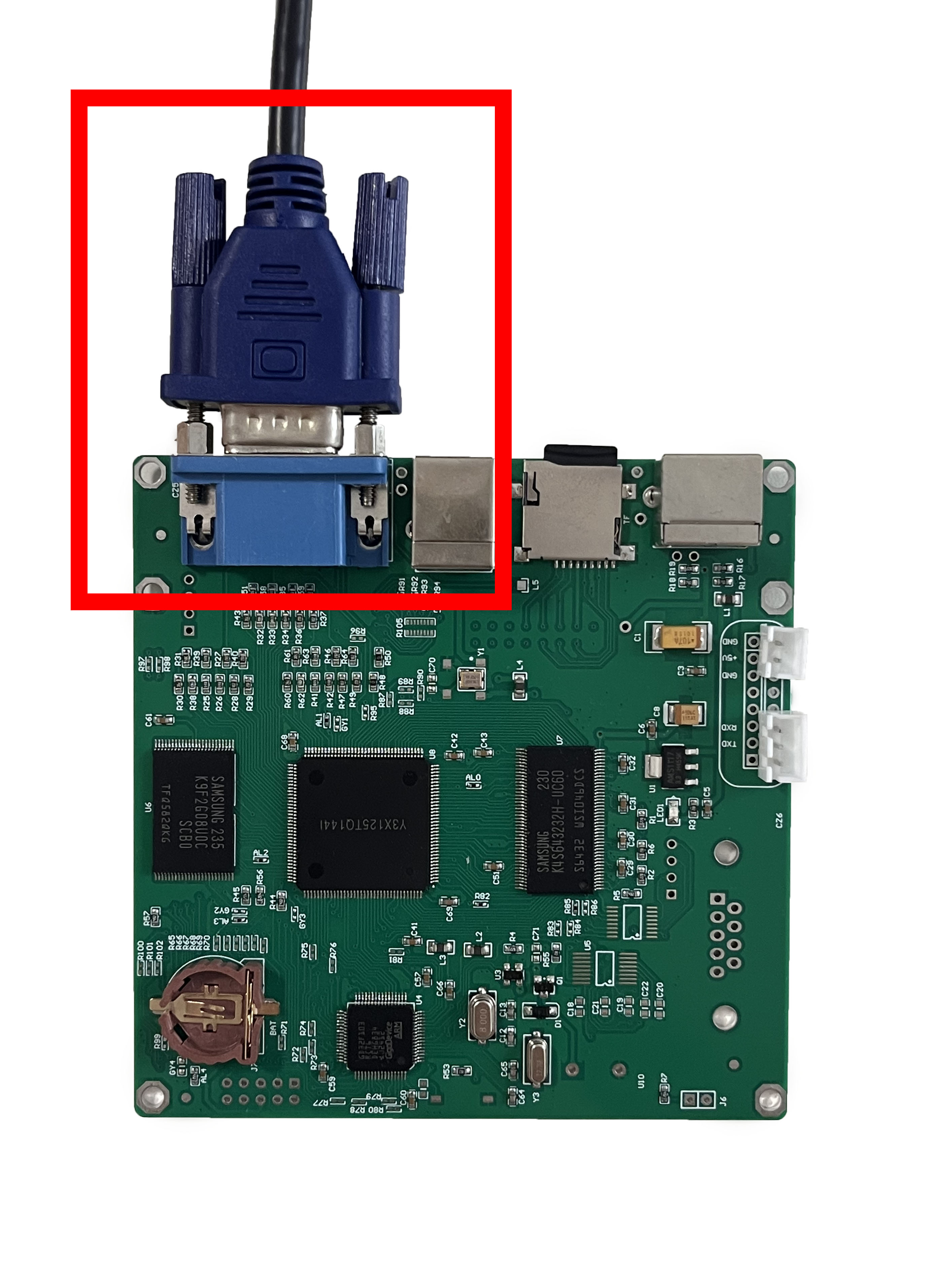

连接VGA插座并连接电源LED灯亮起，电源输入电压为5V，如下图所示。

---

四、测试结果

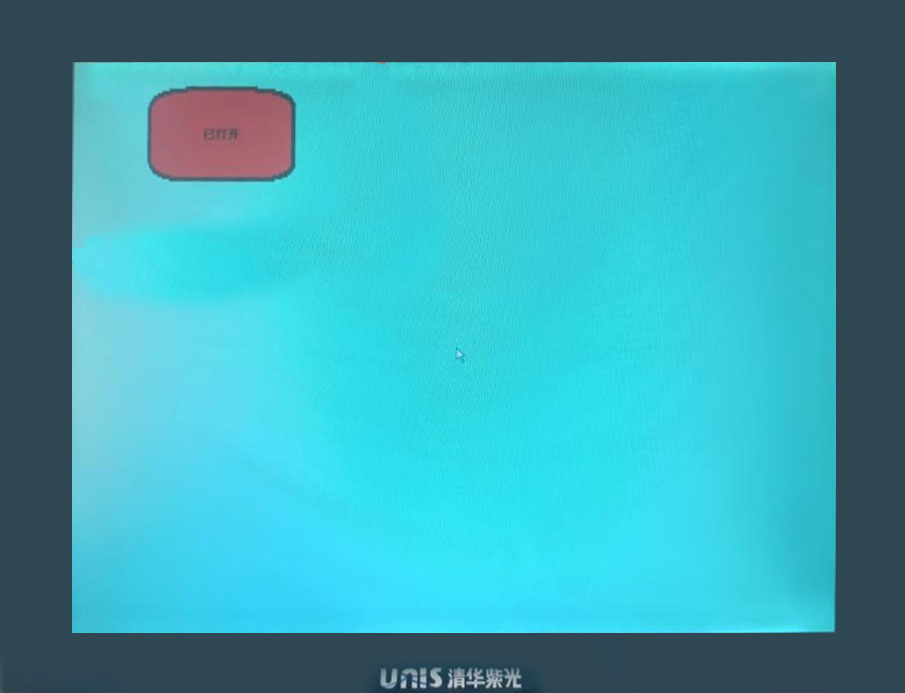

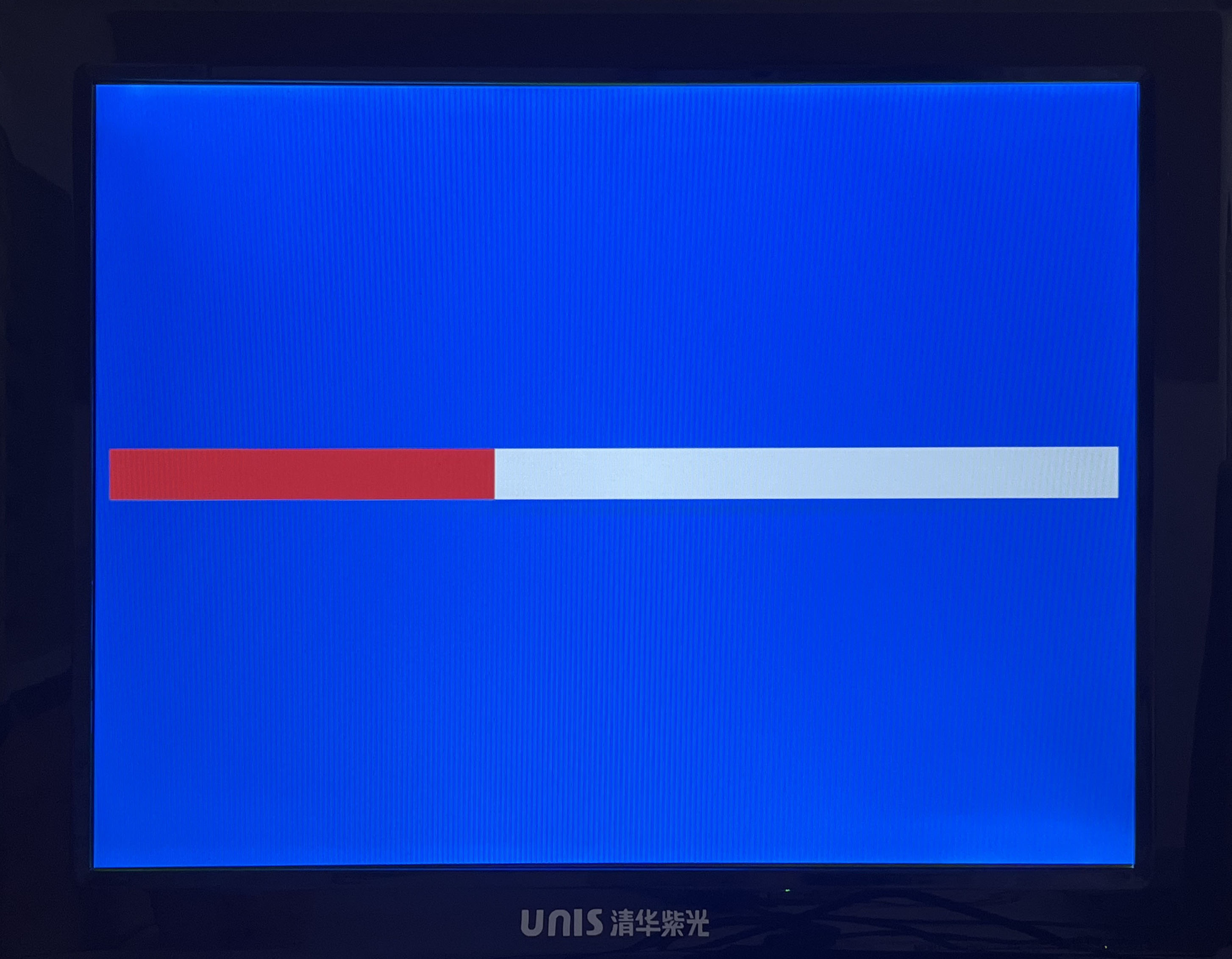

显示屏自动跳转出进度条，待进度条加载完成变为红色则会自动跳转出编译成功的硬件，如下图所示
