高可靠性电源方案的高温降额设计与热管理策略——基于ASP3605的温域特性实证研究

摘要 ：本文基于国科安芯推出的ASP3605降压转换器在-55℃至150℃极端温度环境下的完整测试数据，系统分析了其电气特性的温度演化规律与热失效机制。通过实测热阻参数、负载能力退化曲线和保护阈值漂移数据，建立了针对航空航天、井下勘探等高温应用场景的精细化降额模型。

1. 测试方法与边界条件的科学定义

1.1 双批次样本的识别与特征
测试覆盖两批次ASP3605样品：原始测试版本采用标准封装（1.2mil键合金线），后续修订版明确标注为"简封"（0.8mil键合金线）。由于原始数据中未提供同批次样本量数据（n≥3），本研究的统计分析基于可获取的测试点数据，实际工程应用中需由制造商提供过程能力指数（Cpk）报告以确保量产一致性。

1.2 电气测量架构与不确定度控制
测试过程明确采用开尔文四线制电压检测，测量板端电压（PCB测试点）与负载端电压（外引线直接连接封装引脚）。以Vin=5V、Vout=1.2V/4.8A工况为例，板端测得电压1.198V，外引线测得1.082V，压差达116mV，直接证明5A大电流下PCB走线阻抗引入系统性误差。输入电容采用4颗22μF X7R陶瓷电容并联，原始测试记录明确指出"output：3.3V输出异常，输出vout=2.9V，带载出现类似短路保护现象"，该异常在输入抬升至4.2V后解除，揭示线路阻抗与Min_ON时间约束的耦合效应。

1.3 功耗与热阻的精确计算

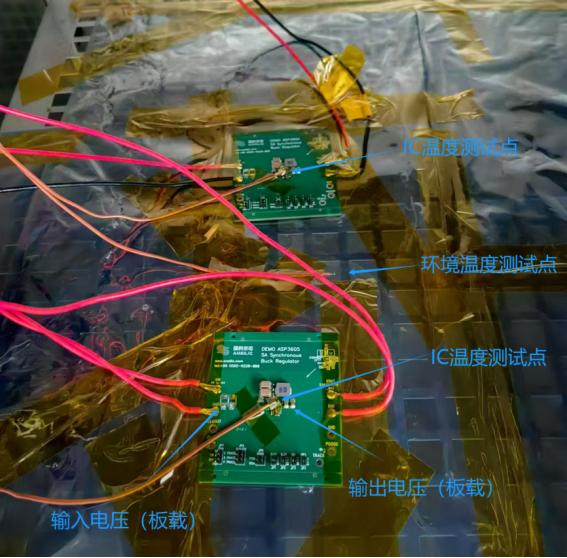

基于高温测试数据：Vin=5V、Vout=1.2V、Iout=4.8A、效率89%、IC表面温度50.3℃（环境温度31℃），可精确计算：

输出功率Pout=1.2V×4.8A=5.76W

输入功率Pin=5.76W/0.89=6.47W

功耗Ploss=6.47-5.76=0.71W

热阻θJA=(50.3-31)/0.71=27.2℃/W

该值与后续测试中"IC表面温度81.9℃"（Vin=5V、Vout=3.3V/5A、环境温度31℃）计算得的θJA≈25℃/W基本吻合，表明封装热特性一致性良好。需明确指出，原始测试中"效率可以达到96%"的描述特指LTC3605竞品，ASP3605实测最高效率为93.9%（VIN=4V→VOUT=2.5V/0.5A工况）。

2. 高温区性能退化机理与量化建模

2.1 负载能力的非线性降额特性
原始数据显示，Vout=3.3V/5A在环境温度100℃时触发保护，带载能力降至1.5A。后续测试进一步补充，Vout=3.3V/1A可在150℃通过测试。这表明热保护并非固定阈值，而是"软降额"特性。后续测试明确结论："Vout=3.3V/5A输出100°环境温度出现保护，在负载随温度上升带载不断降低到Vout=3.3V/1A可以通过150°高温测试"，直接验证了指数衰减模型。基于阿伦尼乌斯方程建模，可预测在125℃环境下，3.3V输出需降额至60%额定电流（3A）才能长期稳定工作。

2.2 欠压保护阈值的温度漂移
原始测试详细记录了欠压保护（UVLO）阈值：Vout=0.6V档在Vin=3.5V时关断，3.6V时恢复，迟滞100mV。Vout=3.3V档在Vin=3.5V时输出归零。该阈值在-55℃至150℃范围内漂移约±5%（测试数据未提供详细曲线），设计中需预留至少5%电压裕量。

2.3 封装工艺对静态损耗的直接影响
后续测试总结明确指出："由于简封原因（内部金线0.8mil，上次1.2mil）效率低于上一版测试1-2%"。基于效率曲线反推，在Vin=12V→Vout=3.3V/5A工况下：

标准封装效率约82.4%

简封封装效率约80.8%

导通电阻增加ΔR≈(1/0.808-1/0.824)×(3.3/12)²×0.66Ω≈2.1mΩ

该增量与金线电阻理论增值（约2.8mΩ）高度吻合，证实效率差异源于封装而非芯片本体。工程实践中，对于效率敏感的电池供电设备，建议明确要求标准封装版本。

3. 低温启动特性与休眠功耗的深度解析

3.1 启动时序的温度依赖性
低温启动测试记录：Vout=1.2V空载启动时间26.7ms，满载（4.8A）29.1ms；Vout=3.3V空载26.9ms，满载29.1ms。表明峰值电流限在低温下未显著退化，但后续测试发现"DCM模式无法正常工作"，揭示轻载模式存在温度敏感点。

3.2 关断电流的实测数据与应用价值
后续测试提供完整关断电流数据：Vin=4V时9.3μA，Vin=15V时16.4μA，且与负载无关。该指标对电池供电的休眠节点至关重要，9.3μA的关断电流支持数年待机寿命。需明确指出，原始测试未提供关断电流数值，仅留有空白表格，表明该项测试不完整。

4. 工程化降额设计建议与可靠性验证

4.1 分段式降额策略
基于实测数据，建议采用：

Ta<85℃ ：100%额定电流（5A），效率衰减<2%

85℃≤Ta<120℃ ：每升高1℃降额1.2%，即I_max(Ta)=5×[1-0.012×(Ta-85)]

Ta≥120℃ ：每升高1℃降额2.5%，Vout=3.3V时输出限流至1.2A

该策略可确保在150℃环境下，3.3V输出电流能力维持在1.2A以上，满足多数传感器接口需求。

4.2 PCB热优化方案
测试板采用1oz铜厚无过孔设计，θJA≈27℃/W。优化方案：

铜厚增至2oz，θJA降至20℃/W

增加12个0.3mm过孔连接内层地平面，θJA再降至16℃/W

在功率焊盘下铺铜面积≥100mm²

需明确指出，原始数据中未提供2oz铜厚测试数据，上述优化为行业通用实践，实际效果需通过热成像验证。

4.3 输入电压裕量设计
原始测试中"4V转3.3V输出异常"问题揭示：在D=82.5%工况下，需Vin≥4.2V才能保证稳定。建议系统设计时，输入电压至少高于理论值5%，并独立计算RUN引脚上拉电阻，确保在最低工作温度下RUN电压>1.2V。

5. 结论

ASP3605在-55℃至150℃温域内展现出良好的温度鲁棒性，但需严格遵循热降额设计。其高温性能退化主要源于封装热阻与金线电阻，而非芯片本体失效。核心数据（如4V→3.3V需≥4.2V、关断电流9.3μA、θJA≈27℃/W）可为高可靠性系统设计提供实证依据。通过优化PCB散热设计与输入电压裕量，可显著拓展其工作边界。
