ATA-314功率放大器在CS101电源线传导敏感度测试中的应用

随着信息技术的发展、电气化及自动化水平的不断提高,电磁环境日益复杂,电磁干扰在产品研制中的问题愈加突出,电磁兼容性已不容忽视。在军标的电磁兼容测试中,CS101试验主要是检验EUT(待测产品)承受耦合到输入电源线上的信号的能力。

安泰电子的ATA-314功率放大器最大功率可达2000W，使用频率可达200kHz，能够很好的契合CS101测试中中功率放大器的指标需求。

实验名称：CS101电源线传导敏感度测试

实验原理：

通过功率放大器向设备的电源线或信号线注入特定频率和强度的电磁干扰信号，观察并记录设备在这些干扰下的工作状态和性能变化，以此来评估设备的传导敏感度。

实验框图：

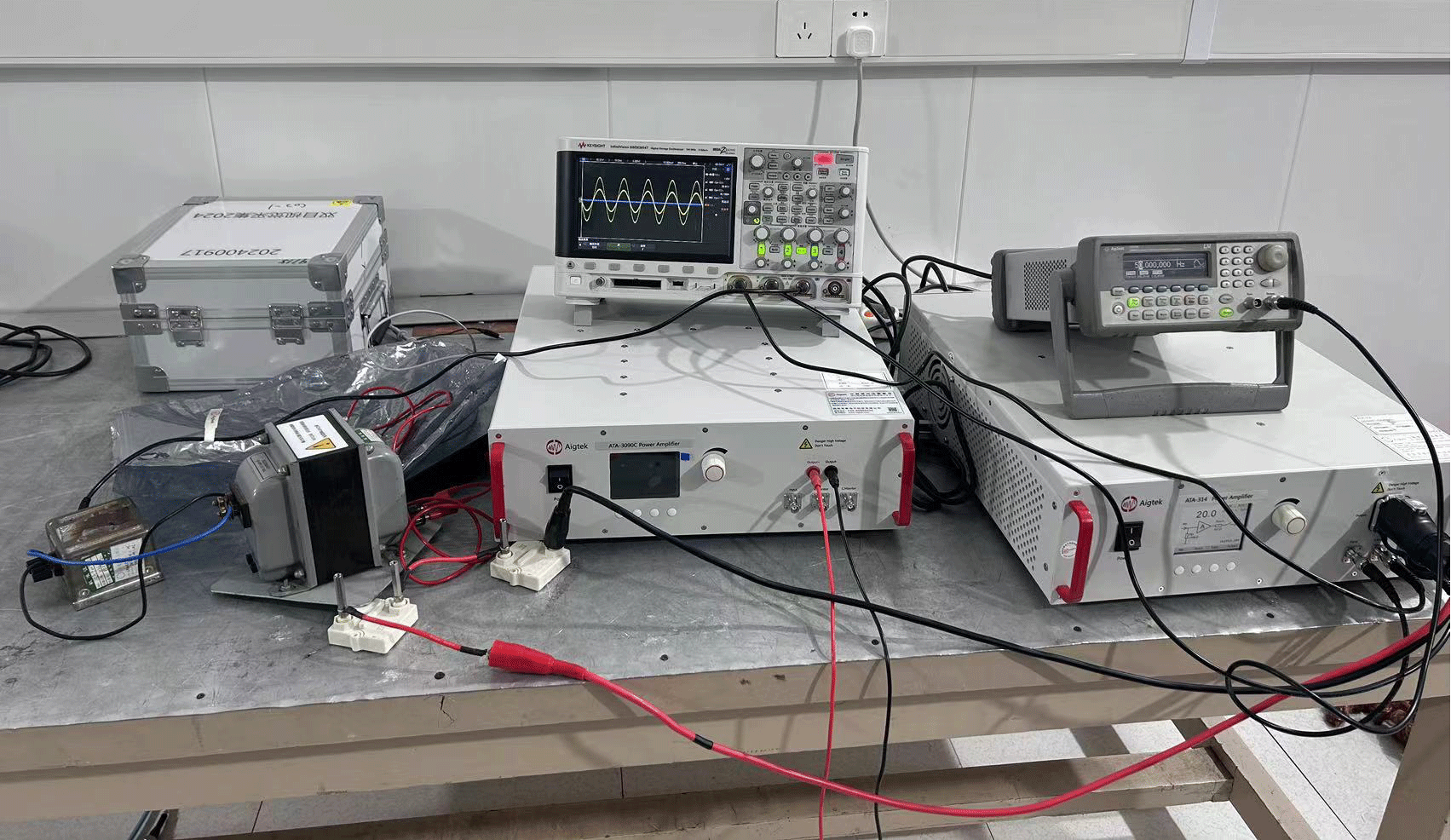

实验实拍图：

实验过程：

按照CS101连接测试设备，将0.5欧姆电阻连接到耦合变压器次级的两端进行校验。由信号发生器和ATA-314功率放大器产生敏感度信号（正弦信号），该信号经耦合变压器施加到0.5欧姆电阻上。使用示波器读取输入信号的电压电平。当此功率值小于标准规定的功率极限值时，增加信号源输出幅度，直到示波器监测的值达到标准极限值。

应用方向：EMC测试

应用场景：电源线传导敏感度测试

产品推荐：ATA-300系列

图：ATA-300系列功率放大器指标参数
