功率放大器耗散功率分析和估算

在功率放大器驱动负载的应用中，耗散功率评估是负载在任意工况下工作都在安全区的关键。这里讨论的是线性功率放大器，其输出正弦波的理论极限转换效率只有70%。

耗散功率分析和估算有以下步骤：

负载需求分析：明确负载工作所需的电压、电流幅值、信号波形及工作频率。

放大器匹配性验证：确认所选放大器在电压、电流、频率及工作模式（恒压/恒流/恒功率）上满足负载需求。

耗散功率推导估算。

应用安全性判定：对比负载在实际应用中的耗散功率与放大器的额定耗散能力，确保其工作在安全区。

其中，第一、二步由负载规格直接确定，而第三步的耗散功率估算则需要通过电路理论与放大器参数进行推导。

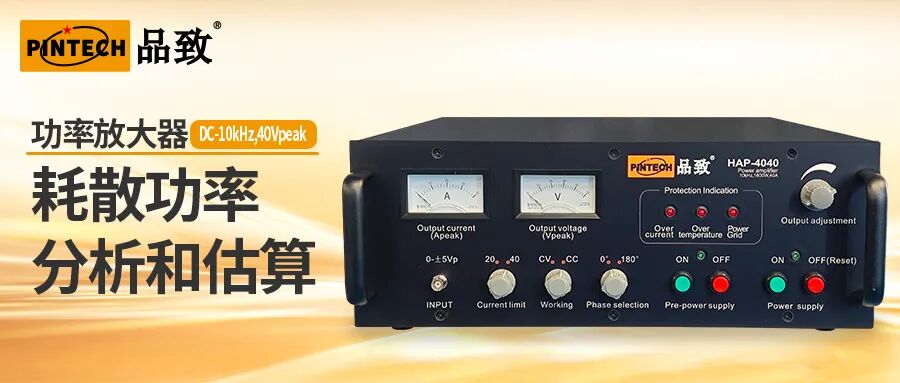

耗散功率的估算方法：以HAP4040为例

已知放大器HAP4040关键参数：

输出电压峰值：40 Vp

输出电流峰值：40 Ap

工作带宽：DC - 10 kHz

估算流程如下：

计算最大输出功率与直流供电需求

放大器的最大不失真输出功率通常基于正弦波信号计算。其最大RMS输出功率为：（40Vp≈28.3Vrms，40Ap≈28.3Arms）

P_rms=28.3*28.3≈800W

市面上主流的功率放大器类型为AB类功放，假设转化效率为70%。

根据公式：耗散功率=输入功率-输出功率，且假设转化效率为70%，剩下30%为热量损耗，因此推算放大器耗散功率：

Pd=（800/70%）*30%≈343W

实际应用场景验证

给定实际负载工况：工作频率1kHz，电压 ≤20Vrms，电流 ≤13.8Arms。

计算过程假设放大器供电电压为40V（假设供电电压=输出电压有利于估算耗散功率最小的使用范围，确保安全使用）：

假定负载5Vrms/13Arms：

Pd=（40-5）*13=455W＞343W

该工况下耗散功率大于估算值（343W），此时不推荐使用，若一定要使用，则需考虑负载串联大功率电阻（耗散功率转移到这个电阻上）或脉冲串模式。

假定负载20Vrms/13Arms:

Pd=（40-20）*13=260W＜343W

该工况下耗散功率小于估算值（343W），放大器散热能力完全满足。因此20Vrms/13Arms负载参数能安全使用。

基于分析，耗散功率直接关系到放大器的可靠性和能否稳定工作，负载工况可用上述的方法进行简易评估。
