‌DAC7565 数据手册摘要

该 DAC7565 是一种低功耗、电压输出、四通道、12位数字转模拟转换器（DAC）。该器件内置2.5V、2ppm/°C的参考电压（默认启用），输出电压范围为2.5V。内部参考的初始精度为0.02%，可在V处提供最高20mA的电源裁判H/V裁判出销。该器件为单调，线性表现良好，并最大限度地减少码间的瞬态电压（故障）。该DAC7565采用多功能的三线串行接口，最高时钟频率可达50MHz。该接口兼容标准SPI™、QSPI、™ Microwire™和数字信号处理器（DSP）接口。
*附件：dac7565.pdf

该DAC7565集成了开机复位电路，确保DAC输出在零档或中档档位通电，直到设备写入有效代码。该设备包含通过串行接口访问的断电功能，可在5V时将设备的电流消耗降至1.3μA。在3V时功耗为2.9毫瓦，断电模式下降至1.5微瓦。低功耗、内部参考和小巧的占地面积使该设备非常适合便携式电池供电设备。

该DAC7565可直接插入，功能上兼容DAC8165和DAC8565，功能上兼容DAC7564、DAC8164和DAC8564。所有这些设备均以TSSOP-16封装形式提供。

特性

• 相对准确度：0.5LSB
• 故障能量：0.15nV-s
• 内部参考：
  • 2.5V参考电压（默认启用）
  • 0.004% 初始准确率（类型）
  • 2ppm/°C温度漂移（类型）
  • 5ppm/°C 温度漂移（最大值）
  • 20mA汇/源能力
• 开机重置为零比例或中比例
• 异步清晰到零尺度或中尺度
• 超低功耗工作：5V 时 1mA
• 宽电源范围：+2.7V至+5.5V
• 12位单调温度范围
• 稳定时间：10微秒至±0.024%全尺度范围（FSR）
• 低功耗串行接口，施密特触发输入：最高50MHz
• 带轨对轨作的片上输出缓冲放大器
• 1.8V至5.5V逻辑兼容性
• 温度范围：–40°C至+105°C
• 应用
• 便携式仪器
• 闭环伺服控制
• 过程控制，PLC
• 数据采集系统
• 可编程衰减
• 个人电脑外设

参数

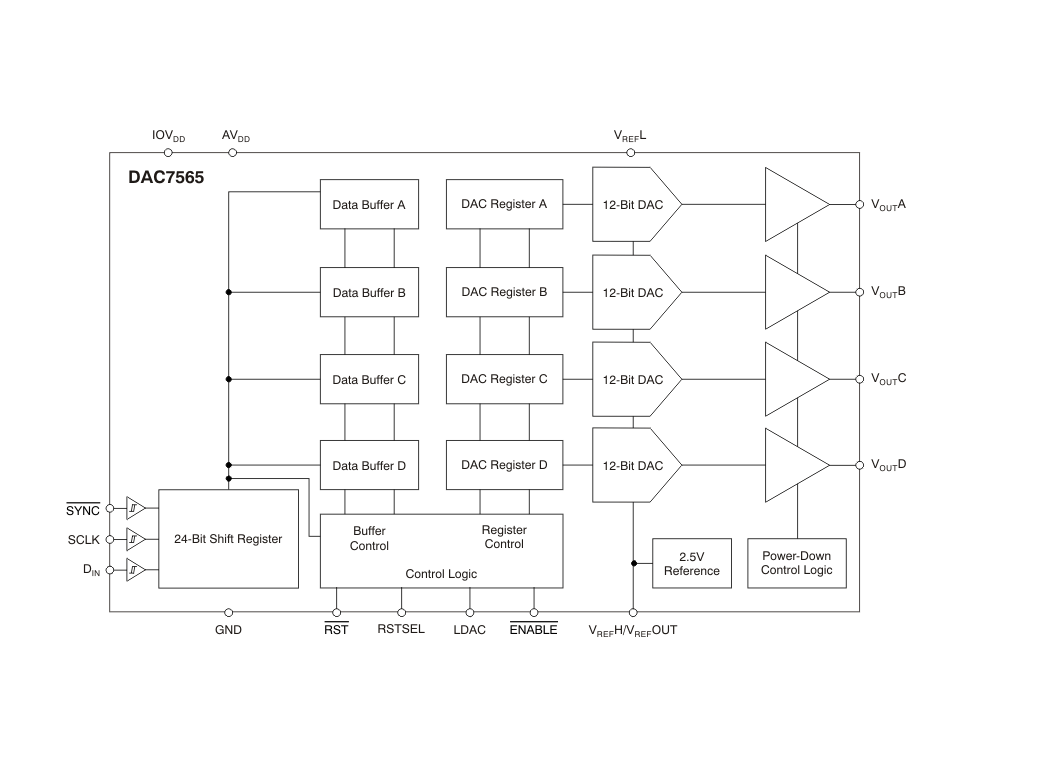

方框图

‌1. 产品概述‌
DAC7565 是德州仪器（TI）推出的低功耗、四通道、12 位电压输出型数模转换器（DAC），集成 2.5V 低温漂内部基准源，适用于便携式仪器、过程控制、数据采集系统等场景。

‌2. 关键特性‌

• ‌分辨率‌：12 位，支持单调性输出
• ‌通道数‌：4 个独立 DAC 通道（VOUTA–VOUTD）
• ‌内部基准‌：
  • 默认启用，输出电压 2.5V
  • 初始精度 ±0.004%（典型值）
  • 温度漂移：2ppm/°C（典型值），5ppm/°C（最大值）
  • 支持 20mA 拉电流/灌电流能力
• ‌低功耗性能‌：
  • 正常工作：1mA（5V 供电）
  • 关断模式：1.3μA（5V）
• ‌电源范围‌：+2.7V 至 +5.5V
• ‌超低毛刺能量‌：0.15nV-s
• ‌接口兼容性‌：
  • 3 线串行接口（SYNC、SCLK、DIN）
  • 最高时钟频率 50MHz，兼容 SPI、QSPI、Microwire 及 DSP
• ‌封装‌：TSSOP-16（PW）

‌3. 功能架构‌

• ‌电阻串结构‌：基于 R-2R 架构，确保高线性度。
• ‌输出缓冲放大器‌：支持轨到轨输出，驱动能力为 2kΩ 并联 1000pF 负载。

‌4. 内部基准源管理‌

• 可通过串行命令禁用内部基准，切换至外部基准模式。
• 支持三种基准电源模式：
  • 默认模式（随 DAC 上下电）
  • 始终开启模式
  • 始终关闭模式

‌5. 控制与接口‌

• ‌24 位移位寄存器‌：包含 8 位控制字段（DB23–DB16）及 12 位数据字段（DB15–DB4）。
• ‌同步更新功能‌：
  • 支持硬件（LDAC 引脚）与软件同步更新多通道输出。
• ‌异步复位‌：通过 RST 引脚将输出强制置为零点或中点。

‌6. 电源与功耗‌

• ‌供电电流‌：
  • 正常模式：1.3mA（典型值）
  • 关断模式：1.3μA（5V）。
• ‌热插拔保护‌：集成 ESD 防护结构。

‌7. 典型应用‌

• 闭环伺服控制
• 可编程衰减器
• PLC 与工业自动化系统

‌8. 性能参数‌

• ‌建立时间‌：10μs（至 ±0.024% FSR）
• ‌输出范围‌：0V 至 AVDD（轨到轨）
• ‌温度范围‌：-40°C 至 +105°C

‌9. 封装与订购信息‌

• 提供工业级（DAC7565I）及汽车级（DAC7565Q）型号，后缀区分基准精度等级（A/C）及封装选项。

‌总结‌
DAC7565 是一款高精度、多通道 DAC，兼具低功耗与高集成度，适用于对噪声、漂移和空间要求严苛的嵌入式系统。
