深入解析onsemi MC74VHCT132A四路2输入施密特触发与非门

安森美 MC74VHCT132A四路2输入NAND施密特触发器是先进的高速CMOS施密特NAND触发器，采用硅栅CMOS技术制造而成。安森美 MC74VHCT132A实现类似于等效双极肖特基TTL的高速运行，同时保持了CMOS的低功耗。引脚配置和功能与MC74VHC00的相同，但输入有迟滞，通过施密特触发器功能，MC74VHCT132A可用作线路接收器，接收慢速输入信号。这些器件的工作温度范围为-40°至+85°C，采用SOIC-14或TSSOP-14封装。

数据手册；*附件：onsemi MC74VHCT132A四路2输入与非门 (NAND) 施密特触发器数据手册.pdf

VHCT输入兼容TTL电平。由于这些器件具有完整的5V CMOS电平输出摆幅，因此可用作电平转换器连接3.3V至5.0V的电平。在施加0V至5.5V电压时，MC74VHCT132A的输入结构提供了保护，不受电源电压的影响。在VCC = 0V时，输出结构也提供了保护。这些输入和输出结构有助于防止器件因电源电压（输入/输出电压不匹配、电池备份、热插拔等）引起的损坏。内部电路包括三个级，包括一个具有高抗噪性和稳定输出的缓冲器输出。输入耐压高达7V，允许5V系统至3V系统的连接。

特性

• 高速，tPD = 4.9ns（典型值，在VCC = 5.0V时）
• 低功耗（I CC ）：2A（最大值，在TA = +25°C时）
• TTL 兼容输入
  • VIL = 0.8V
  • VIH = 2.0V
• 输入上提供断电保护
• 平衡传播延迟
• 设计工作电压范围：2.0V至5.5V
• 低噪声（V OLP ）：0.8V（最大值）
• 引脚和功能与其他标准逻辑系列兼容
• 锁存性能超过300mA
• 封装选项
  • SOIC-14 D后缀外壳751A
  • TSSOP-14 DT后缀外壳948G
• ESD性能

  • 2000 V人体模型 (HBM)

  • 200V机器模型 (MM)

• 72个FET或18个等效栅极芯片复杂性
• 工作温度范围：-40 °C至+85 °C
• 无铅，符合RoHS指令

逻辑图

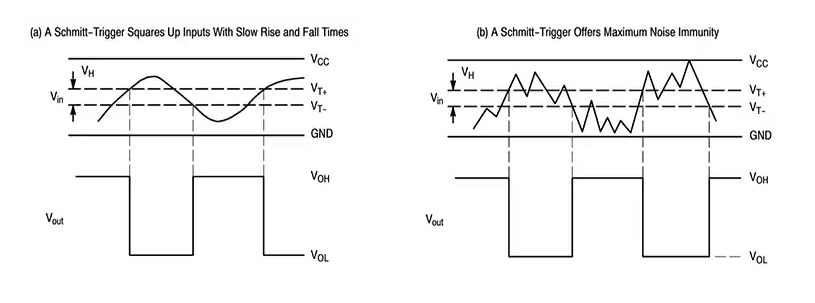

施密特触发器的典型应用

深入解析onsemi MC74VHCT132A四路2输入施密特触发与非门‌

器件概述

MC74VHCT132A是安森美半导体推出的高速CMOS四路2输入施密特触发与非门集成电路。该器件采用硅栅CMOS技术制造，在保持CMOS低功耗特性的同时，实现了与双极肖特基TTL相当的高速运行性能。

‌核心特性亮点‌：

• 典型传播延迟仅4.9 ns（VCC=5.0V时）
• 最大功耗电流2 mA（25°C环境温度）
• 兼容TTL电平输入（VIL=0.8V，VIH=2.0V）
• 工作电压范围：2.0V至5.5V
• 内置输入/输出保护电路，支持热插拔操作

关键技术特性分析

‌1. 施密特触发输入结构‌
该器件的每个输入通道都集成了施密特触发器，提供典型的滞后电压：

• VCC=3.0V时：0.30V（最小）-1.20V（最大）
• VCC=4.5V时：0.40V（最小）-1.40V（最大）
• VCC=5.5V时：0.50V（最小）-1.60V（最大）

‌2. 电平转换能力‌

• 输入兼容TTL电平标准
• 提供完整的5.0V CMOS电平输出摆动
• 支持3.3V与5.0V系统间的无缝接口

‌3. 保护机制‌

• 输入电压范围：0V至5.5V（与电源电压无关）
• 输出保护在VCC=0V时仍有效
• 耐受高达7.0V的输入电压，增强系统可靠性

电气参数详解

‌直流电气特性‌（VCC=5.0V，TA=25°C）：

• 输出高电平电压（VOH）：最小4.94V（IOH=-50μA）
• 输出低电平电压（VOL）：最大0.1V（IOL=50μA）
• 输入漏电流（IIN）：±0.1μA（最大值）
• 静态电源电流（ICC）：2μA（最大值）

‌交流性能指标‌：

• 传播延迟（CL=15pF）：典型4.9ns，最大7.7ns
• 输入电容：最大10pF

典型应用场景

‌1. 信号调理应用‌
利用施密特触发器的滞回特性，该器件特别适合处理具有缓慢上升/下降时间的输入信号，能有效将畸变波形转换为清晰的数字信号。

‌2. 系统接口设计‌

• 作为3.3V至5.0V的电平转换器
• 在混合电压系统中提供可靠的逻辑隔离

‌3. 噪声抑制方案‌

• 高达1.6V的滞后电压提供优异的噪声免疫力
• 在工业环境中保证信号完整性

封装与订购信息

器件提供两种符合RoHS标准的封装选择：

• ‌SOIC-14‌（MC74VHCT132ADR2G）：带装，2500片/卷
• ‌TSSOP-14‌（MC74VHCT132ADTRG）：带装，2500片/卷

设计注意事项

1. 未使用的输入必须连接到适当的逻辑电平（GND或VCC）
2. 未使用的输出应保持开路状态
3. 建议在高速应用中使用适当的去耦电容
4. 电路板布局应考虑最小化引线电感
