【安装教程】凌科LP20系列气密性连接器安装详解

LP20系列气密性连接器

LP20系列气密性连接器是凌科自主研发的首款气密性连接器，具备如下特点：

①具备高气密性，气密性测试500KPa无漏气

②对接与单边状态下达IP68/IPX9K防护等级

③耐高低温：-40℃~+120℃

④高耐腐蚀，通过72H时间盐雾测试

⑤≥2000次插拔寿命

⑥单手插拔，即插即用

01

拆解成品

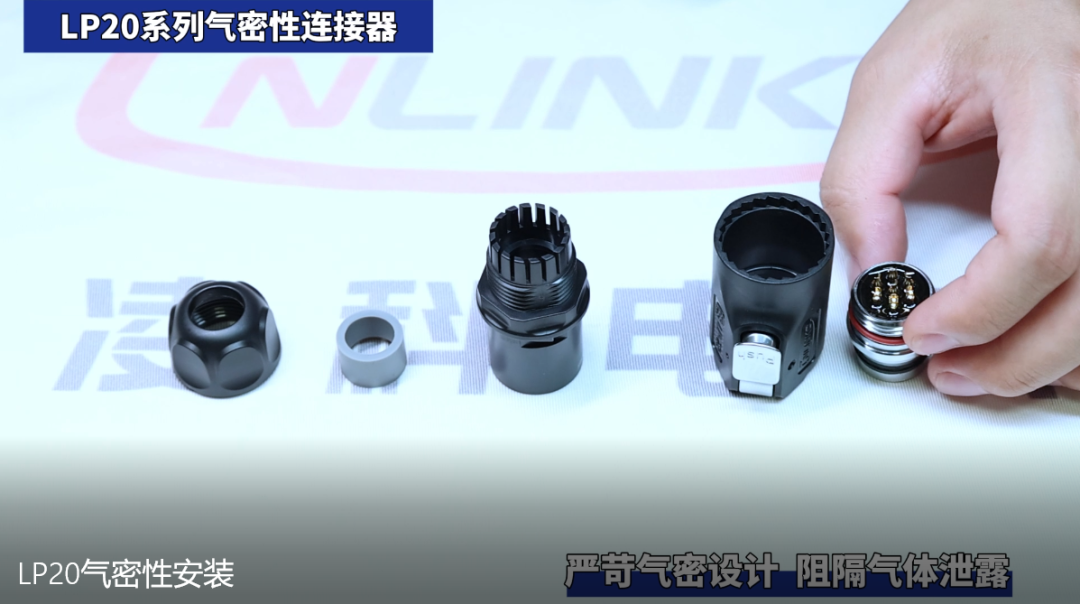

取出LP20系列气密性连接器成品，对连接器的插头先进行拆解：螺帽，外壳组合件，模块组合件等。

02

穿线操作

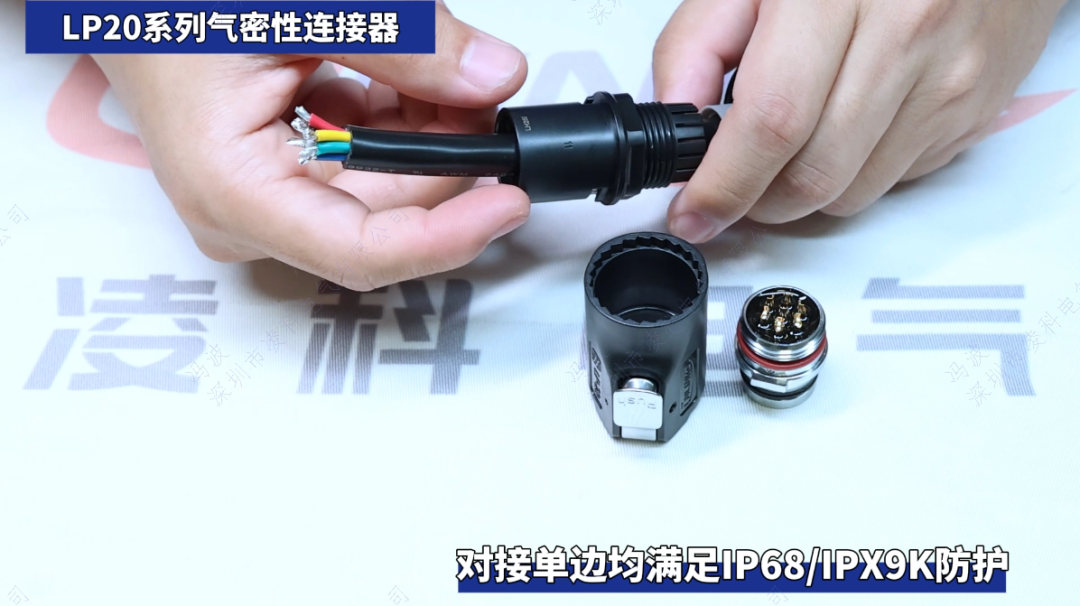

将线缆穿过螺帽、外壳组合件，然后抵达模块组合件处。

03

接线操作

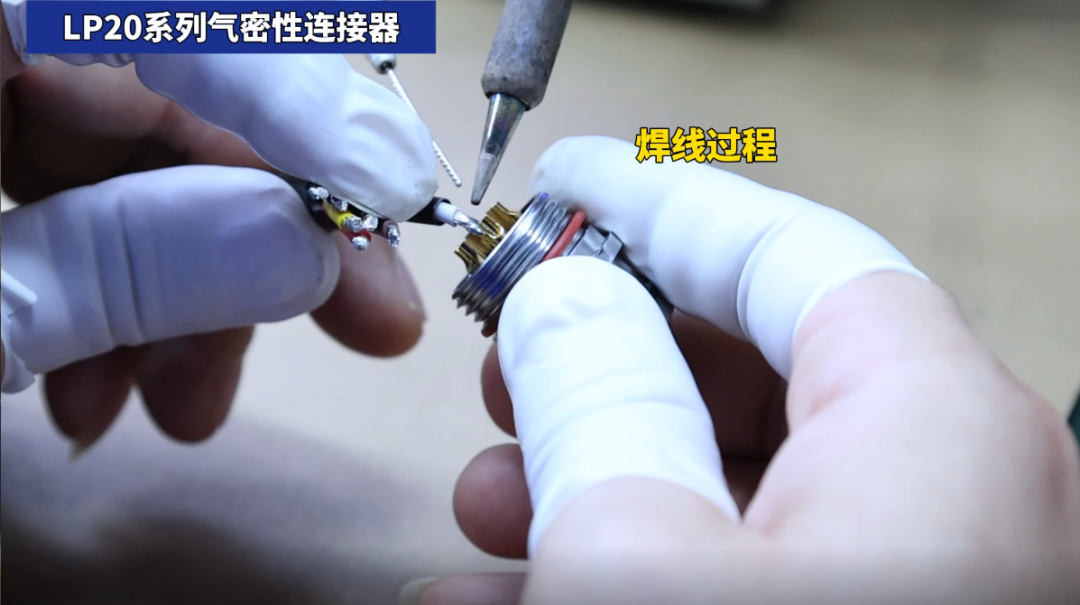

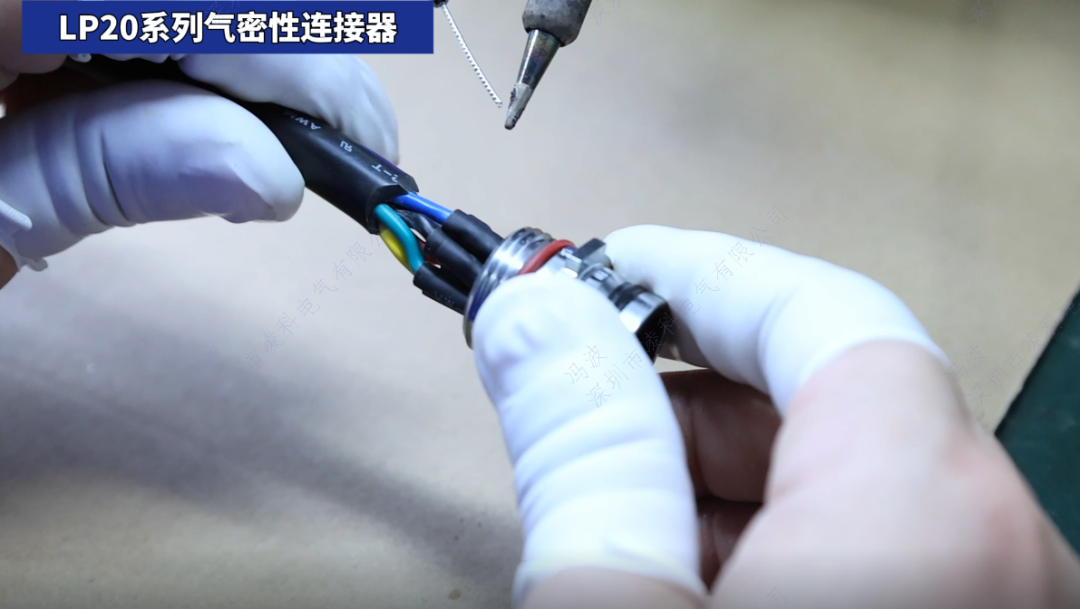

使用电烙铁和焊锡按照对应的线缆分别进行焊接（焊接前接头处套上热缩管），上面标有数字，用户可自行定义每根线束与连接器焊杯处数字的对应关系。

焊接完毕后，加热热缩管，使之贴附焊好的焊点。

04

组装插头

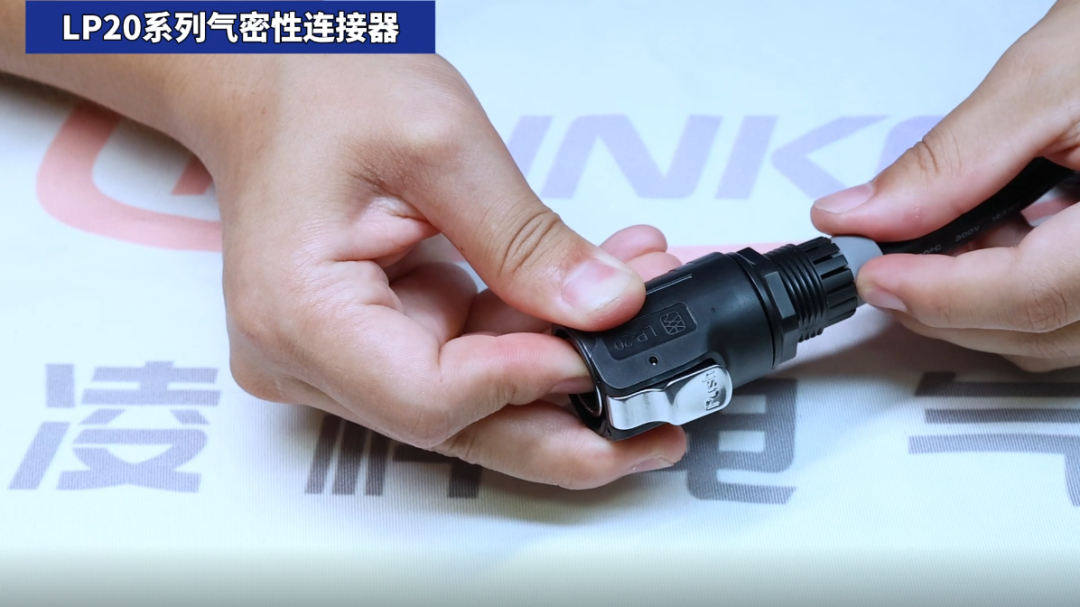

①将插头各组件依序再预装好。

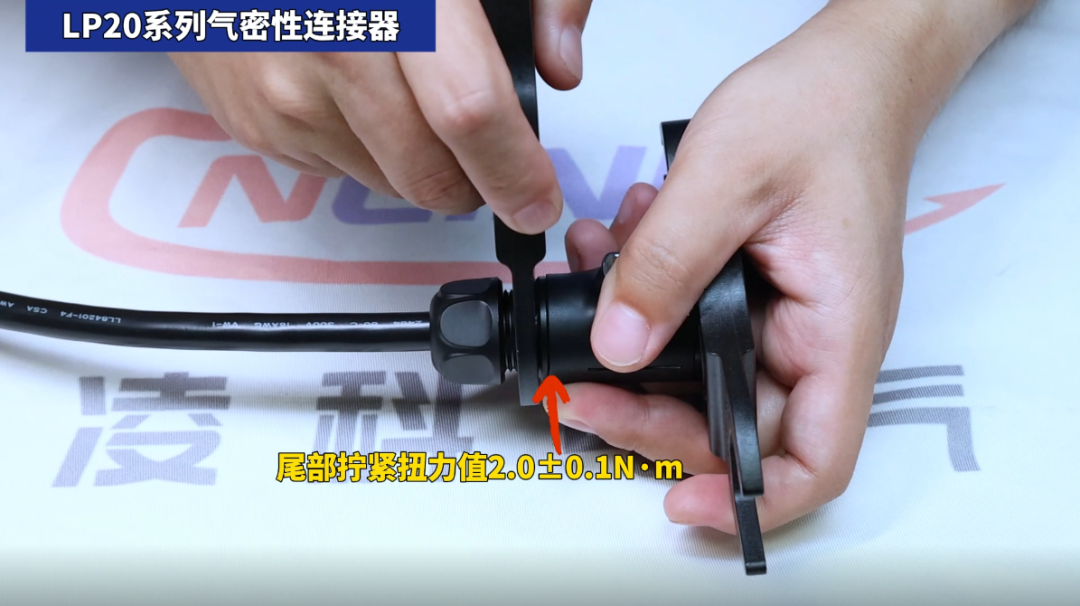

②使用工具（推荐使用凌科专用塑胶扳手）协助将其装配紧固。

05

插座安装

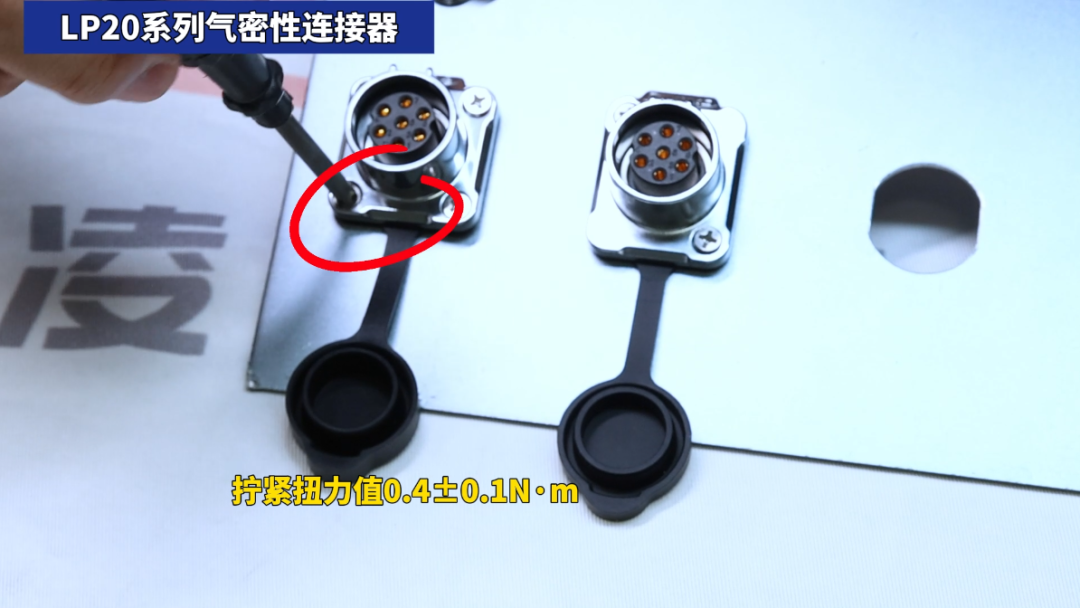

用螺丝刀将插座固装在设备面板上。

06

互连对装

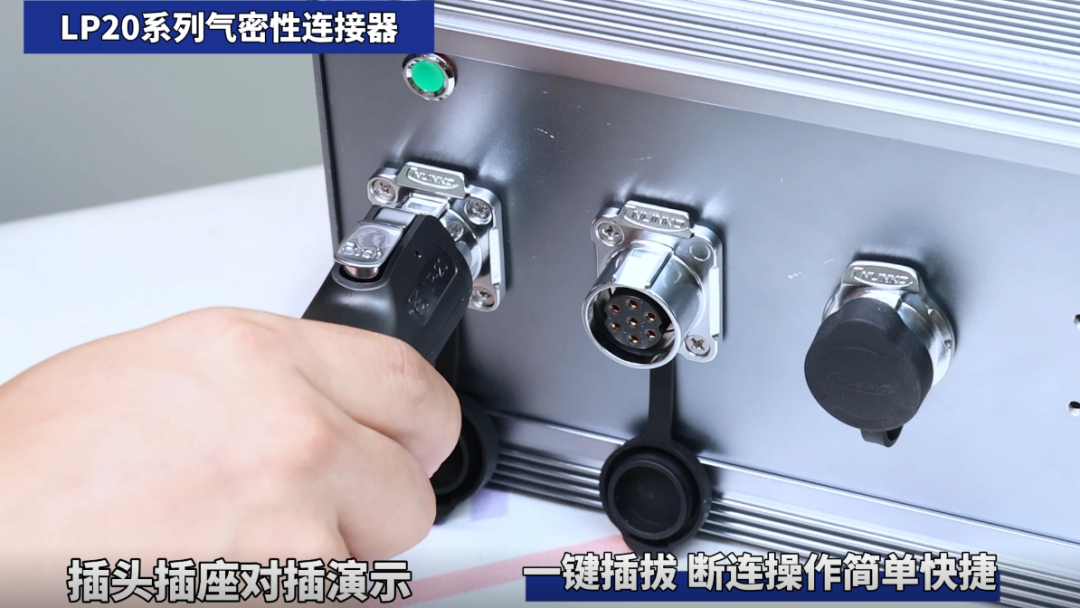

将插头按照正确的方向和插座完成对插，听到咔嚓的反馈声音，连接器的整个安装过程即告完成。

①焊线剥芯过程中勿破坏导体；

②严格遵循焊接规范，烙铁焊接温度建议是350±30℃，时长3-6S；

③焊接时，注意避免锡点过大以及出现虚焊、错位、短路等情况；

④尾部和螺帽的拧紧扭力值均为:2.0±0.1N·m.
