顺络电子推出绕线片式功率电感MWPH/MWPU系列

概要

顺络绕线片式功率电感MWPH/MWPU系列采用精密绕线与磁屏蔽涂覆工艺，与常规的绕线电感相比，由开磁路设计优化为磁屏蔽结构，减少漏磁，降低对周边器件的影响，减少TWS耳机底噪问题；同时优化磁芯材料，有效提高产品通流能力。MWPH/MWPU系列产品尺寸从1.0x0.5(mm) 到1.6x0.8(mm)，且拥有较宽的感量范围，0.33μH ~22μH。可广泛应用于TWS耳机、智能手表、Pad等消费类电子及便携式医疗设备领域。

背景

伴随蓝牙、芯片、传感器等技术的成熟，终端产品设计逐渐趋向小型化、轻薄化，对应用在其内部的电感器件性能与尺寸的要求也进一步提升。传统绕线电感为开磁路结构设计，产品尺寸、损耗较大，而新一代的穿戴类产品设计对产品尺寸与性能都有更高的要求。基于以上背景，顺络电子依托片式电感小型化的成熟工艺平台，开发半磁屏蔽MWPH系列功率电感，采用低损耗材料，高精度的涂覆工艺，减小尺寸的同时实现产品性能的提升，满足应用端需求。另外，由于空间限制和强磁场的影响，TWS耳机、手表等智能穿戴设备越来越关注磁场干扰问题。为了增加电感的抗EMI能力及降低对周边器件的磁场干扰，顺络采用二次点胶涂覆工艺，开发了一款全磁屏蔽绕线片式电感MWPU系列，进一步提升产品的EMC特性。

产品特点

磁屏蔽精密绕线，提升EMC特性

低DCR和ACR，低功耗，延长电池续航能力

高磁导率，高饱和电流

小型化，尺寸范围覆盖1.0x0.5(mm)~1.6x0.8(mm)

产品优势

1、磁屏蔽精密绕线，提升EMC特性

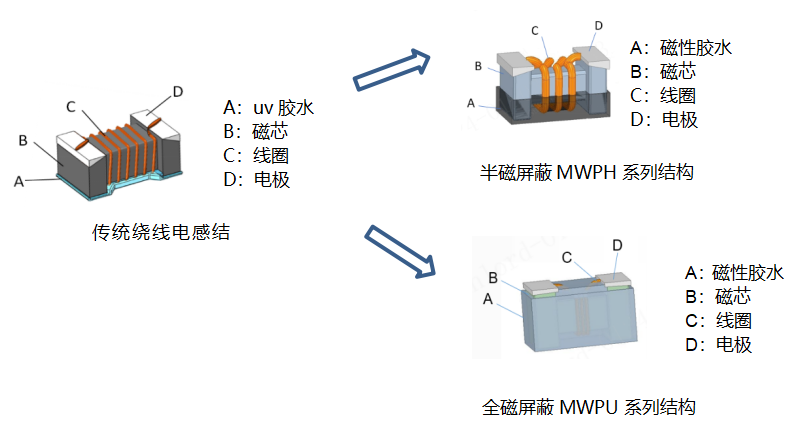

传统绕线电感表面涂覆UV胶水，为开磁路结构，只起到保护铜线，便于客户贴片吸取作用。而绕线片式电感MWPH系列采用磁性胶水半包覆封装，在固定线圈的同时进一步减少漏磁，减少了TWS耳机底噪问题 。MWPU系列增加二次点胶工艺，将线圈全包覆，避免了磁力线外泄风险，进一步提升EMC特性。

图片来源于顺络内部

2、高Bs、低损耗磁芯材料，提升可穿戴设备电池续航能力

对于TWS耳机等智能穿戴设备，除了底噪和小型化，电池续航能力也是一直以来备受厂家关注。因此，在满足小型化同时，我司MWPU系列进一步优化磁芯材料，采用高Bs、低损耗合金材料，提高产品通流能力，并降低DCR和ACR，从而降低产品损耗，提升电池续航能力。

3、对比叠层类功率电感，MWPH/MWPU系列拥有更小尺寸和更大电流

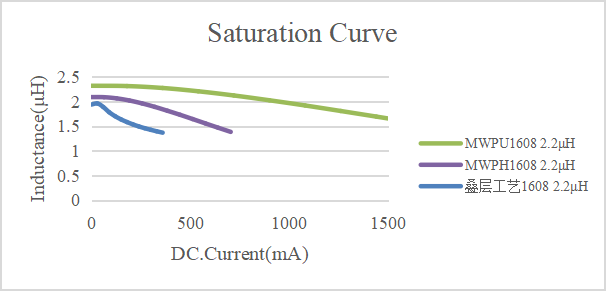

在同尺寸条件下，绕线片式功率电感MWPH/MWPU系列具备更优的通流能力，按初始感值下降30% ，MWPH1608系列饱和电流比叠层1608高2倍左右，MWPU1608系列比叠层工艺高3倍左右。

图片来源于顺络内部

4、对比一体成型类功率电感，MWPH/MWPU系列具有更高Q值、更低损耗

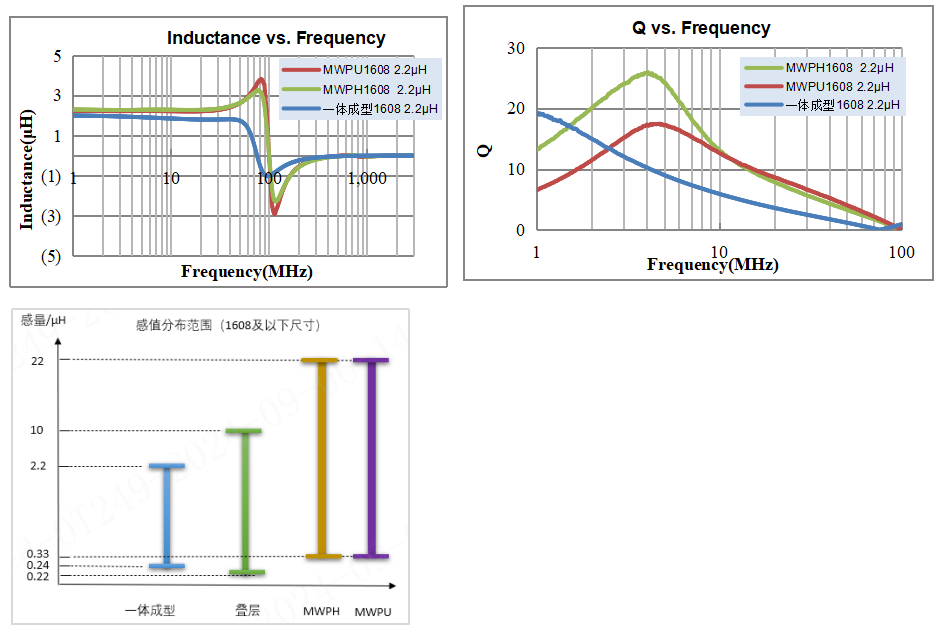

绕线片式功率电感MWPH/MWPU系列自谐频率更高，可满足更高频电路应用；高频下Q值更高，损耗相对较小；更宽的感量分布范围（0.33μH~22μH）。

图片来源于顺络内部

5、对比MWPH系列，MWPU系列拥有更高的饱和电流

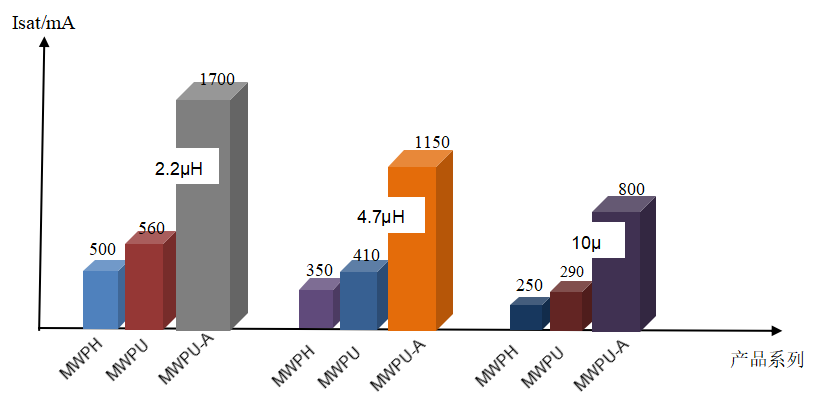

相同的尺寸和感量下，以尺寸1608，感量2.2/4.7/10μH为例，MWPU系列饱和电流相较于MWPH系列提高了12%以上，且MWPU1608A合金系列饱和电流高出2倍以上。

图片来源于顺络内部

可穿戴设备常用型号推荐

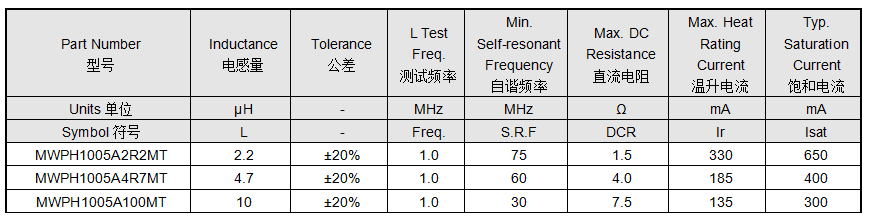

MWPH1005A TYPE

图片来源于顺络内部

MWPH1608F TYPE

图片来源于顺络内部

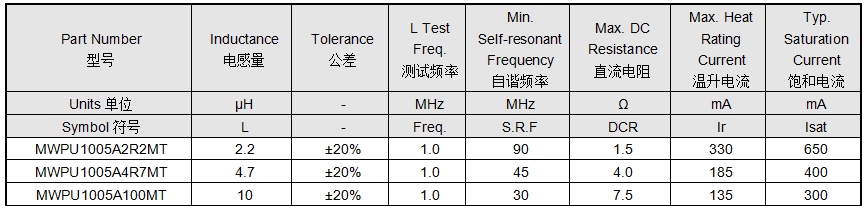

MWPU1005A TYPE

图片来源于顺络内部

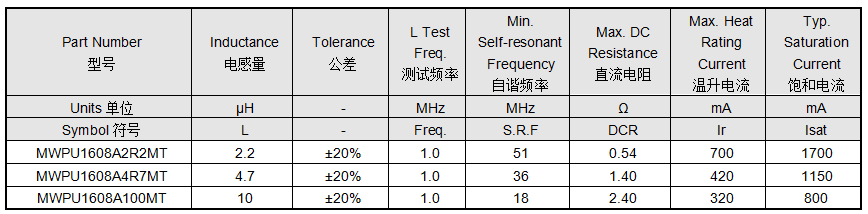

MWPU1608A TYPE

图片来源于顺络内部
