‌Vishay SS20KH170 肖特基势垒整流器技术解析

Vishay Semicductors SS20KH170肖特基势垒整流器是一种高密度表面贴装整流器，在IF = 5A时具有0.6V的超低瞬时正向电压。这些整流器工作效率高，正向压降小，功率损耗低。SS20KH170肖特基势垒整流器提供过压保护装置，符合J-STD-020标准的MSL 1级，低频最高峰值温度为260°C。这些整流器的最大重复峰值反向电压为170V，最大直流正向电流为20A，典型结电容为235pF，工作温度范围为-40°C至175°C。SS20KH170整流器符合RoHS指令，不含卤素，符合AEC-Q101标准。这些整流器采用FlatPAK 5 x 6封装，支持单电流配置和UL 94 V-0易燃性等级。SS20KH170肖特基势垒整流器非常适合用于低压、高频DC/DC转换器、续流二极管和极性保护应用。

数据手册；*附件：Vishay Semiconductors SS20KH170肖特基势垒整流器数据手册.pdf

特性

• 过压保护装置
• 低正向压降和低功率损耗
• 高效工作
• 单电路配置
• 根据J-STD-020标准，符合MSL 1级要求，低频最高峰值温度为260°C
• 符合UL 94 V-0标准的可燃性等级
• 符合 AEC-Q101
• FlatPAK 5 x 6封装
• 符合RoHS指令
• 不含卤素

概述

评级和特性曲线

尺寸

‌Vishay SS20KH170 肖特基势垒整流器技术解析‌

---

‌一、核心特性与产品定位‌

Vishay SS20KH170 是一款‌表面贴装高电流密度肖特基势垒整流器‌，其核心优势在于：

• ‌极低正向压降‌：0.6V（@IF = 5A），显著降低功率损耗
• ‌高反向耐压‌：170V（VRRM），适应中高压应用场景
• ‌大电流承载‌：20A 平均直流电流，满足高功率密度需求
• ‌宽温域操作‌：结温范围 -40°C 至 +175°C

该器件采用 ‌FlatPAK 5×6 封装‌，集成保护环（Guardring）增强过压保护能力，符合AEC-Q101车规标准（HM3版本），适用于工业自动化、汽车电子及高效能源转换系统。

---

‌二、关键技术参数深度解析‌

‌1. 电气性能‌

• ‌正向特性‌：
  • 25°C时：VF = 0.76V（@5A）、0.81V（@10A）、0.88V（@20A）
  • 125°C时：VF = 0.60V（@5A）、0.66V（@10A）、0.73V（@20A）
• ‌反向漏电流‌：
  • VR = 140V时：0.05μA（25°C）、200μA（125°C）
• ‌结电容‌：235pF（典型值，@4V/1MHz）

‌2. 热管理特性‌

• ‌结到环境热阻‌：75°C/W（自由空气，推荐焊盘）
• ‌结到安装面热阻‌：2.5°C/W（无限散热器）
• ‌瞬态热阻抗‌（图6）：随脉冲持续时间变化，确保动态散热优化

‌3. 极限参数保护‌

• ‌峰值浪涌电流‌：300A（8.3ms半正弦波）
• ‌存储温度范围‌：-55°C 至 +175°C

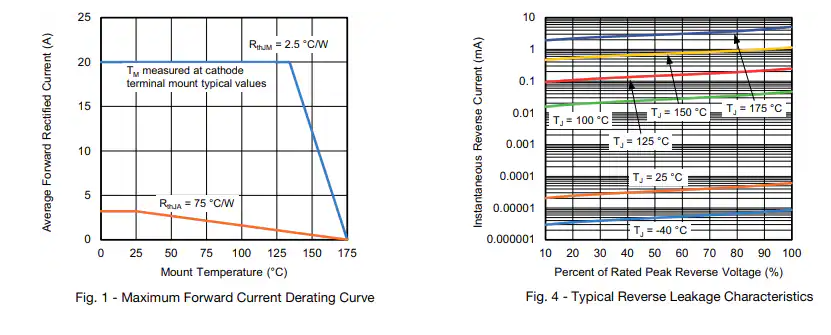

• ‌功率降额曲线‌（图1）：随温度升高线性降载，175°C时电流降至0A

---

‌三、机械结构与安装设计‌

‌封装细节‌

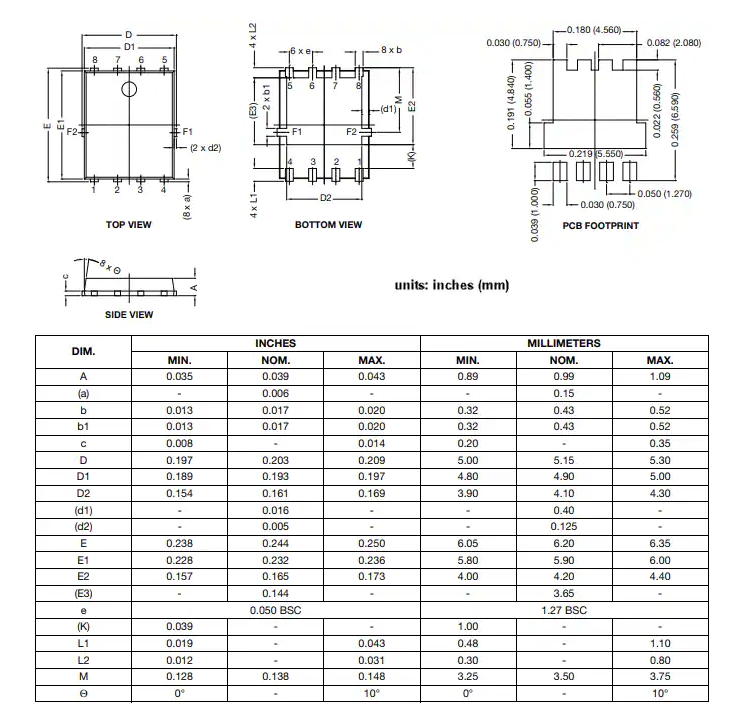

• ‌外形尺寸‌：5.15mm × 6.20mm，高度0.99mm（最大值）
• ‌引脚间距‌：0.050英寸（1.27mm BSC）
• ‌焊盘设计‌：推荐使用0.219英寸×0.180英寸（5.55mm×4.56mm）PCB布局
• ‌材料认证‌：符合UL 94 V-0阻燃等级，无卤素、RoHS兼容

‌环境适应性‌

• ‌湿度敏感等级‌：MSL 1级（J-STD-020标准）
• ‌引脚涂层‌：哑光锡镀层，通过JESD201 Class 2晶须测试

---

‌四、典型应用场景‌

‌1. 高频DC/DC转换器‌

利用肖特基二极管‌快速开关特性‌（典型结电容235pF）和‌低VF优势‌，在同步整流拓扑中显著提升转换效率，特别适合48V转12V/5V中间总线架构。

‌2. 续流二极管‌

在电机驱动、继电器控制等感性负载电路中，为电流提供‌低损耗续流路径‌，减少电压尖峰，保护功率开关器件。

‌3. 极性保护电路‌

在电源输入级利用其‌单向导通特性‌，防止反向连接损坏，相比传统二极管降低0.3V-0.5V压降损耗。

---

‌五、性能曲线与设计指导‌

‌关键特性曲线分析‌

6. ‌正向特性曲线‌（图3）：显示不同温度下IF-VF关系，为热设计提供依据
7. ‌功率损耗曲线‌（图2）：在不同占空比（D=0.1-1.0）下功率与平均电流关系
8. ‌反向漏电特性‌（图4）：随温度和反向电压比例变化，指导高压应用选型

‌设计注意事项‌

• ‌散热条件‌：需满足dPD/dTJ < 1/RθJA的热平衡条件
• ‌脉冲工作‌：瞬时功率需考虑瞬态热阻抗特性（图6）
• ‌车规版本‌：HM3后缀器件已通过AEC-Q101认证，适用于汽车电子系统
