学习FPGA必须知道的社区
学习FPGA一般推荐从数电开始起，要掌握了解基本的数字电路的原理和规律，这个部分很多专业有教，市场上也有很多书籍和视频学习，但是这样仅仅是具备入门的门槛而已。
要开始学习FPGA还是要从硬件描述语言开始起，这个不同于C语言，硬件描述语言用的比较多的是verilog 它不同于C，需要理解这个是用来描述硬件的，而不是执行程序。所以，这里需要花一定的时间来理清楚代码和电路之间的关系。
需要花时间从代码仿真开始起，这个时候还用不上开发板，仅需仿真即可，仿真都不过，下载到板卡更加不会通过，反而浪费大量的学习时间。
推荐给大家一个天花板学习的刷题网站：F学社-全球FPGA技术提升平台
在线刷题，里面竟然有200多道FPGA编程题，从基本的门电路到组合逻辑，时序逻辑的都有，可以在线仿真验证设计的正确性，并且还可以实时转化成电路图和波形图，能够让初学者很容易搞清楚verilog 代码和硬件电路图之间的联系。特别方便。
可以在线编辑的电路图：
可以在线仿真，实时输出结果，并且速度还挺快，能够告知正确与否，并且还能实时显示错误代码行。 还有个答疑的功能，可以在线提问，其他网友一起帮忙解答。

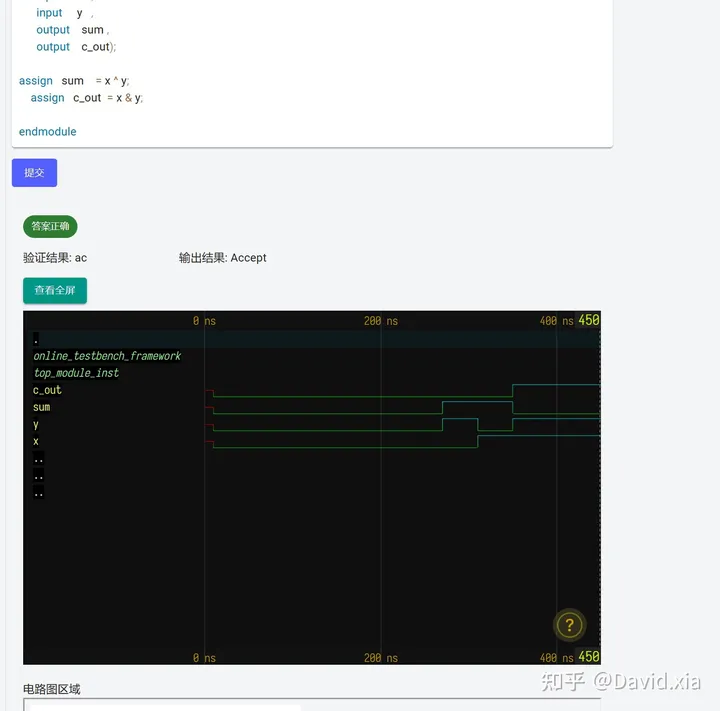

实时的波形图显示，可以放大，缩小，查看波形信号
不光有众多题目，还有好多视频可以跟着一起学
当你把这些题目都刷完了，说明你对语言部分已经掌握，下一步就是下载到板卡拉，这个时候，你就要考量板卡上的FPGA资源，IO，时序，等等，跟着视频慢慢学习下去，FPGA设计就是如同学习开车一样的一个技能，需要不停的实战才能有更多的学习经验，光靠看看视频肯定不行的。
