Vivaldi天线设计与分析
0Vivaldi 天线，也称锥形槽天线(TSA)，是一种针对宽带应用的理想天线。它结构简单、易于制造，同时还有很高的增益，因此非常受欢迎。设计Vivaldi 天线时，我们可以使用仿真软件来计算它的远场模式和阻抗。
名称由来
Vivaldi 天线由Peter Gibson 发明。Gibson 酷爱音乐，这也许就是他选择以巴洛克作曲家Antonio Vivaldi 的名字来命名这款天线的原因。虽然有多个故事版本，但Gibson 极可能是因为天线形状类似于Vivaldi 时代的一种乐器而选了这个名字，类似小提琴、大提琴或小号的截面。
一款通用型天线
Vivaldi 天线具有很强的可塑性。天线在一层柔韧的薄基底上构建，因此能够适应各种表面；这也意味着它可以用于不同环境下的各种应用。
有一份专利就涉及在飞机中使用双Vivaldi 单元馈电部分，这正是由于天线能够做成流线型的缘故。另一个Vivadi 天线可以用于飞机中的原因是，它最高能够处理2 马赫的速度。现在这类天线正日趋成熟。
您还可以在医院里看到Vivaldi 天线。结合天线与微波成像技术，医生能够更好地进行乳腺癌和脑癌检测。
当使用Vivaldi 天线进行乳腺癌检查时，会用到一种名为I-MUSIC 的干涉仪。这里的MUSIC 并非作曲家Vivaldi 所谱写的音乐，I-MUSIC 是干涉多信号分类(interferometric Multiple Signal Classification) 的首字母缩写，现在已经发展成为一种强大的肿瘤检测方法。
Vivaldi 天线（本身及修改版）的应用范围非常广。安保人员可以用它来探测隐藏的武器，军事人员可以将它按阵列结构安置作为高量程雷达。
本款通用型天线可以实现许多功能，但首先我们希望分析一下天线的设计来了解它的工作原理。
借助仿真分析Vivaldi 天线的设计
我们使用Vivaldi 锥形槽天线(TSA) 模型分析了天线的远场模式和阻抗，借此对天线进行分析。
我们的模型模拟了一个真实的Vivaldi 天线设计，使用介电薄层基底来表征天线。在基底之上，锥形槽上附有一层完美电导体(PEC) 接地面图案。我们通过指数函数e0.044x 得到了锥形槽的曲线。锥形槽本身看起来有些像喇叭，宽端逐渐弯成一条较窄的线。但与喇叭不同的是，薄端会连接至一个圆槽，宽端则会向空气敞开，如下图所示。
Vivaldi 天线的几何
反转基底，将看到一个50 Ω 的短路微带馈线，作为PEC 表面模拟。这是一个关键的设计单元，因为线上的集总端口会用于激励天线。
完美匹配层(PML) 环绕着整个模拟域。它发挥着电波暗室的功能，将吸收所有的辐射能量。
使用COMSOL Multiphysics 和RF 模块建立和求解天线模型后，我们得到了多种形式的结果。SWR 绘图显示，我们的模型拥有良好的宽带阻抗匹配。在大部分的模拟范围中，该值甚至优于2:1。
SWR 绘图形式的仿真结果
我们还创建了一个模型来展示远场模式。我们知道Vivaldi 天线辐射模式指向锥形槽的宽端。从模型来看，远场模式确实表现出了定向辐射模式。
5.5 GHz 下的三维远场模式
作者：COMSOL Caty Fairclough
审核编辑：汤梓红
-
天线
+关注
关注
64文章
2472浏览量
138365 -
宽带
+关注
关注
4文章
903浏览量
59014 -
天线设计
+关注
关注
11文章
96浏览量
31161 -
Vivaldi天线
+关注
关注
0文章
4浏览量
8426 -
Vivaldi
+关注
关注
0文章
5浏览量
4142
发布评论请先 登录
相关推荐
平面螺旋天线自动化设计与分析
常见的平面螺旋天线可分为平面对数螺旋天线和阿基米德平面螺旋天线，本期我们主要学习阿基米德平面螺旋天线，这样的天线并不是一个真正意义上的非频变天线。
安立S331E日本Anritsu S331E 电缆和天线分析仪
Anritsu S331E 电缆和天线分析仪，2 MHz 至 4 GHzAnritsu S331E Site Master 手持式电缆和天线分析仪涵盖 2 MHz 至 4 GHz 频谱
发表于 03-06 09:51
捷威信Anritsu S332E 手持式电缆和天线分析仪
Anritsu S332E Site Master 手持式电缆和天线分析仪涵盖 2 MHz 至 4 GHz 频谱，内置频谱分析仪涵盖 9 kHz 至 4 GHz 频谱。S332E 是无线基站电缆和
发表于 02-13 17:32
频谱+网分Rohde & Schwarz ZVH8电缆和天线分析仪
Rohde & Schwarz ZVH8电缆和天线分析仪，100 kHz 至 8 GHz产品概览罗德与施瓦茨 ZVH8R&S ZVH8 是一款坚固耐用的手持式电缆和天线分析仪，专为现场使用而设计。它
发表于 02-07 08:54
基于矢量网络分析仪的天线近场测试方案
在天线设计中，对其参数的测试和验证是不可或缺的过程。而近场测量的原始数据需要包含幅度相位信息，矢量网络分析仪则是主要测试仪器设备。
NFC天线设计说明
天线的电感随天线各个参数的变化关系，主要是天线绕线数、绕线宽度及间隔与天线等效电感之间的变化关系，讨论并分析各个参数的变化趋势，总结规律，结合实际的需求，得到一款理论上性能最好的天线，并使用网络分析仪中进行了电感测
发表于 10-14 10:52
•16次下载
天线的阻抗分析与测试
在一般天线制作中，由于阻抗关系到天线的匹配，也就关系到天线的驻波，所以，通常把驻波调小，阻抗也就基本正确了。在天线的工程检验中，通常也只需要关心驻波比就可以了。
发表于 07-11 11:06
•1580次阅读
强互耦阵列天线Vivaldi的校正方法
Vivaldi夭线因具备优异的宽带扫描性能，被广泛应用于雷达、无线通信、测向系统等领域。由于Ⅴ ivaldi天线单元组阵后存在强电磁耦合作用，使阵列方向图失真引起波東指向偏差，影响测角精度。针对
发表于 06-18 15:44
•18次下载
UHF抗金属标签天线的设计与分析
阻抗共轭匹配从而提高无源电子标签性能。通过实验分析得到在金属板面积为72 mm×36 mm、与天线距离为3 mm时，该天线可在900 MHz获得最大增益2．06 dBi。最后基于仿真分析，加工了一个实物天线。实际测量结果与仿真结果吻合良好，验证了该天线设计的有效性。
发表于 01-13 06:09
UHF抗金属标签天线的设计与分析
金属性成为了研究的热点和攻克的难点。本文在分析了金属对标签天线电磁场影响作用的基础上，提出了一种成本相对较低可用于金属环境的超高频RFID无源标签天线。该天线将环形微带与偶极子结构结合实现了在金属环境下高增益的特性。天线面积100mmx40mm满足了小尺寸金属环境的要求，具有较高的性价比。
发表于 12-30 06:23
使用COMSOL实现Vivaldi天线设计的详细说明
Vivaldi 天线，也称锥形槽天线（TSA），是一种针对宽带应用的理想天线。它结构简单、易于制造，同时还有很高的增益，因此非常受欢迎。设计Vivaldi 天线时，我们可以使用仿真软件来计算它的远场模式和阻抗。
发表于 11-11 10:39
•3次下载
如何使用FEKO实现机载导航天线方向图的分析
机载天线辐射方向图特性的研究是导航天线与载体综合性能分析的重要方面。采用实测的方法，不仅获得的测量数据较少，而且造成大量的人员浪费和经济损失。随着计算机技术的不断发展，现在大多采用电磁仿真软件进行
发表于 08-21 18:50
•1次下载
如何简单快速的设计X频段Vivaldi天线
天线对发射和接收电磁（EM）能量的高频通信和电子系统很关键。天线的基本行为可以用其波场强度、极化及传播方向来描述。有没有一种方法能让Vivaldi天线在微波频率下提供杰出的方向传播性，用一种简单
发表于 08-19 18:51
•0次下载
如何实现LTE天线的去耦合分析
为了提高天线的容量和发射接收速率，LTE通信系统使用了MIMO天线。由于移动终端上空间有限，多个天线间存在较大耦合，天线的辐射效率和通信容量会降低。为了解决这一问题，从S参数的角度推导出了天线的正交
发表于 08-12 18:52
•1次下载
怎么熟悉掌握WiFi/蓝牙天线的实际设计和HFSS仿真分析？
使用一至两种或更多种仿真软件，它的基本作用就是让你能够定性的分析你的设计，误差总是有的，但是它能增强你的信心。3. 匹配电路调试 通常天线匹配对某个频点进行阻抗匹配，针对单频可利用SMITH圆图工具
发表于 05-12 13:58
Vivaldi 2.9基于最新的Chromium 78.0.3904.72开源Web浏览器
此外，Vivaldi Menu现在允许用户在查看书签时右键单击它以访问上下文菜单并对其执行各种操作，并直接从Vivaldi的“帮助”菜单更轻松地报告错误。

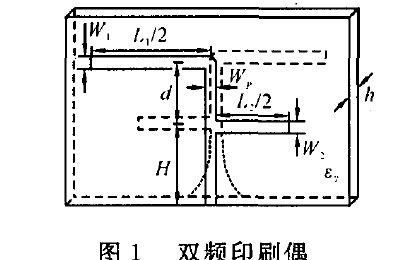

设计双频天线的研究分析
