你知道PMU与PMU也是有区别的吗

在半导体芯片行业中，有一个词是我们经常能看到的，那就是PMU。可是你知道PMU与PMU也是有区别的吗？通常，在半导体行业中，PMU会有两个含义，一个是PMU(Power Management Unit)，另一个是PMU（Precision Measurement Unit）。这两个外表长得很像的PMU可以说是两个既有联系又有很大区别的词汇。 首先，我们来讲讲Power Management Unit（电源管理单元）。Power Management Unit是一种高度集成的、针对便携式应用的电源管理方案，即将传统分立的若干类电源管理器件整合在单个的封装之内，这样可实现更高的电源转换效率和更低功耗。Power Management Unit一般是和主芯片绑定定制的。因为它要配合CPU的上电时序。某些电压的上电顺序和之间的时间间隔有先后关系和时间要求

对于集成电路芯片来说，Power Management Unit主要有以下几个作用：

芯片系统通常使用不同的电压,开通和关闭电源时,如果不严格遵循芯片要求的顺序和时间，不但系统不能起动，严重时会烧毁芯片。

半导体电路在工作时，工作电流会时大时小，用行业术语来说，就是负载不是恒定的。这对提供电源的电路，要求负载变动时，电源电路要能保持负载芯片得到的电压不变。

有时候系统使用的电源电压可能不稳定,这就要求电源电路的输出在输入电压的变动下也必须稳定。

为了节省电能，主要是考虑电池供电系统，不用的电源尽量关掉，比如照相功能，不用这功能时，就关上有关的电源。

Power Management Unit作为消费电子特定主芯片配套的电源管理集成单元，能提供主芯片所需要的、所有的、多档次而各不相同电压的电源，同电压的能源供给不同的工作单元，像处理器、射频器件、相机模块等，使这些单元能够正常工作。 说完芯片内部PMU，我们再来说一说另一个与芯片也息息相关的PMU，那就是Precision Measurement Unit（精密测量单元）。我们都知道，在半导体产品设计制造以后，产品交付之前，需要进行大规模的半导体产品测试或集成电路芯片的测试。而Precision Measurement Unit就是用于精确的DC参数测量。它能驱动电流进入器件而去量测电压或者为器件加上电压而去量测产生的电流。

在对PMU进行编程时，驱动功能可选择为电压或电流：如果选择了电流，则测量模式自动被设置成电压；反之，如果选择了电压，则测量模式自动被设置成电流。一旦选择了驱动功能，则相应的数值必须同时被设置。 对于不同的测试设备来说，PMU的数量跟测试设备的等级有关，低端的测试设备往往只有一个PMU，通过共享的方式被测试通道（test channel）逐次使用；中端的则有一组PMU，通常为8个或16个，而一组通道往往也是8个或16个，这样可以整组逐次使用；而高端的测试设备则会采用per pin（每引脚）的结构，每个channel配置一个PMU。 值得注意的是，PMU上无论是驱动的范围还是测量的量程，在连接到DUT的时候都不应该再发生变化。

这种范围或量程的变化会引起噪声脉冲（浪涌），是一种信号电压值短时间内的急剧变化产生的瞬间高压，类似于ESD的放电，会对DUT造成损害。 通过以上的介绍我们可以知道，Precision Measurement Unit和Power Management Unit虽然都被称为PMU，但一个是集成电路的电源管理控制单元，即输入控制单元，一个是对集成电路或半导体产品进行测量过程中的精密测量单元即电信号输出控制单元。 如果需要对集成电路DC参数进行测试或者对半导体产品进行大规模批量测试，具有多通道Per pin结构的Precision Measurement Unit就是一种非常省时省力的测试设备。 最后，推荐两款可用于大规模DC参数测试并且具有每引脚PMU功能的数字IO模块产品 一款是虹科GX5296是一款动态数字IO板卡，它能提供目前市场上3U PXI动态数字I / O板的最高性能和特性。支持32通道的每引脚PMU功能，支持定时，多个时间设置，数据格式化和高级定序器 – 为用户提供了对系统，板卡或设备测试应用程序进行模拟和测试复杂数字总线的功能。矢量率达到了125MHz，提供从-2V到+7V的可编程驱动和感测电平。

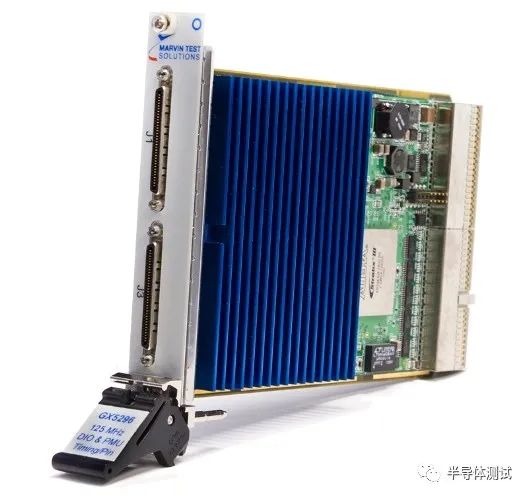

虹科GX5296实物图 另一款虹科GX5961。它是一款6U PXI数字IO板卡，它可以提供定时，输入/输出同步信号，排序以及最多32个每引脚PMU功能的I/O通道，支持-14V到+25V双级驱动/感测，以及每通道的可编程负载，可支持多达528个双向I/O通道

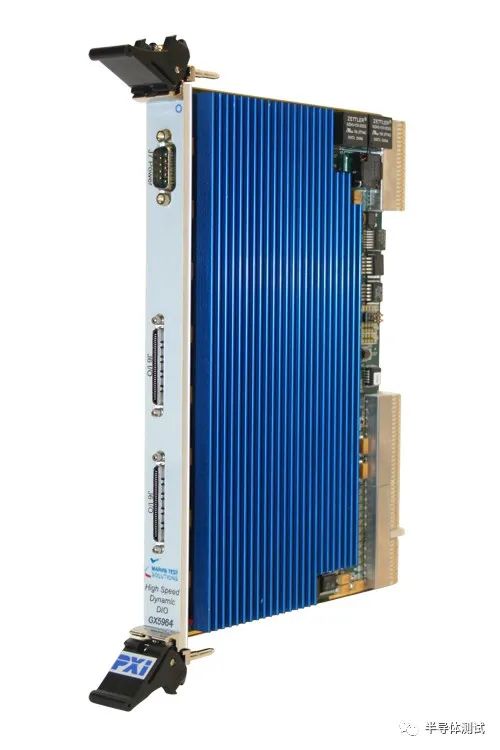

虹科GX5961实物图
