使用LED矩阵的Arduino二进制时钟的制作教程

步骤1：读取BCD二进制时钟

所描述的时钟使用二进制编码的十进制（bcd）显示方法，首先进行描述。在这种方法中，时间的每个数字都被隔离并显示为二进制数。例如，一分钟的37分钟显示为0000 0011（二进制3）和0000 0100（二进制7）。

每个分段的每个数字（小时，分钟，秒）占据一列。空白列分隔每个对，则使用8列。有时候事情不是很整洁吗？

步骤2：所需的设备

Arduino。

我使用了Nano，因为我可以将所有东西都放在一块面包板上。我购买了一个品牌外的产品。

显示

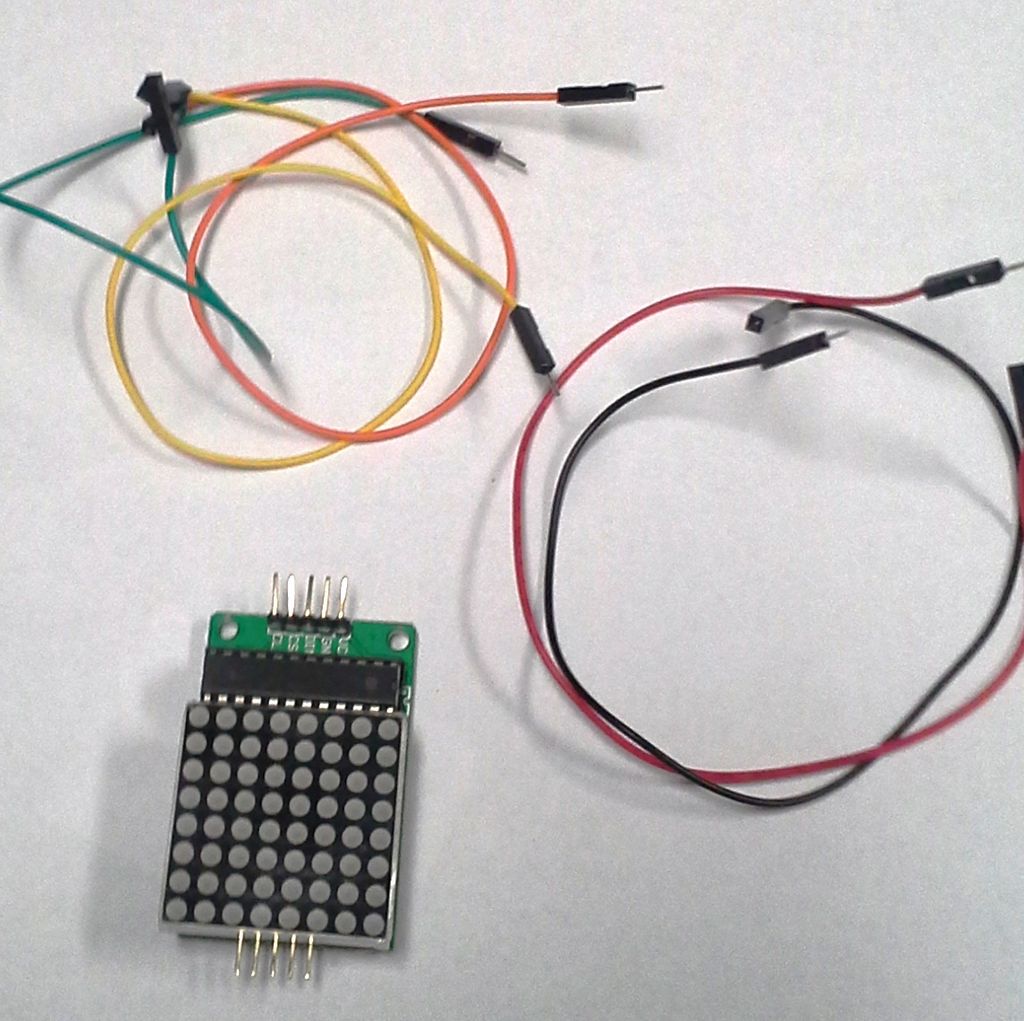

一个MAX 72xx LED矩阵分支板。请注意，MAX72xx引脚可能因型号而异，请检查）。

电源，地线，三个信号跳线。

我颠倒安装了地雷，因此在其控制引脚上使用了公母跳线。

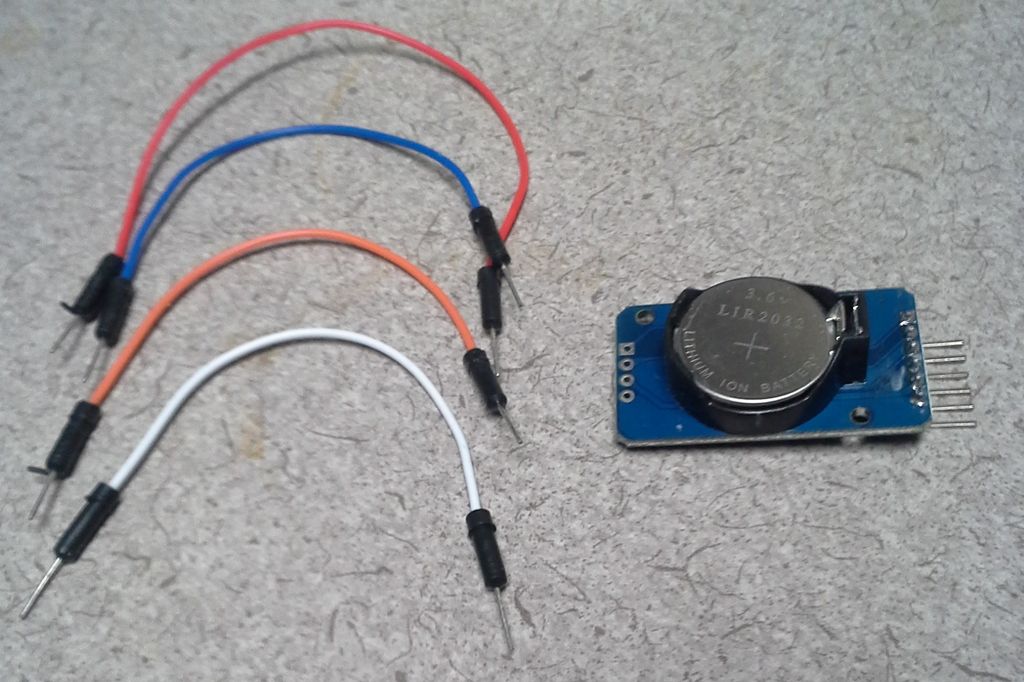

I2C DS3231实时时钟（RTC）转接板。

电源，地线和两条信号线。

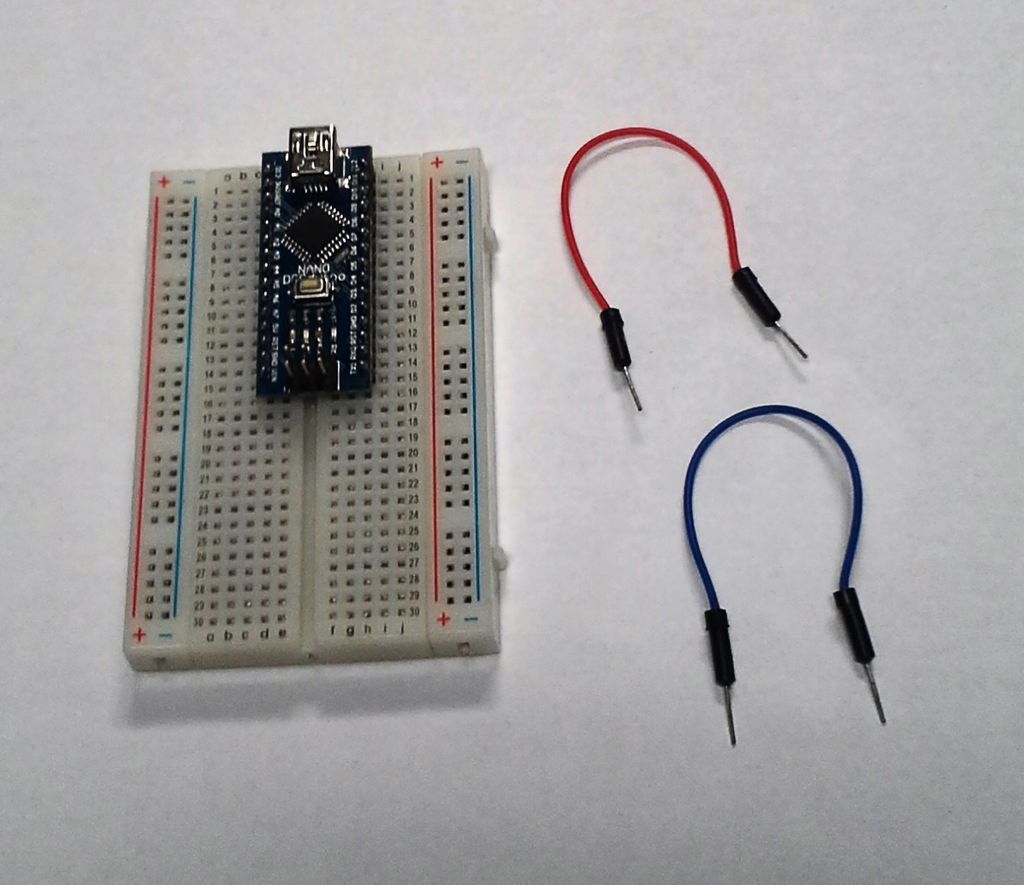

小面包板。

我将所有东西都挤在了400针板上。

用于Arduino的电池或交流适配器（未显示）。

第3步：接线

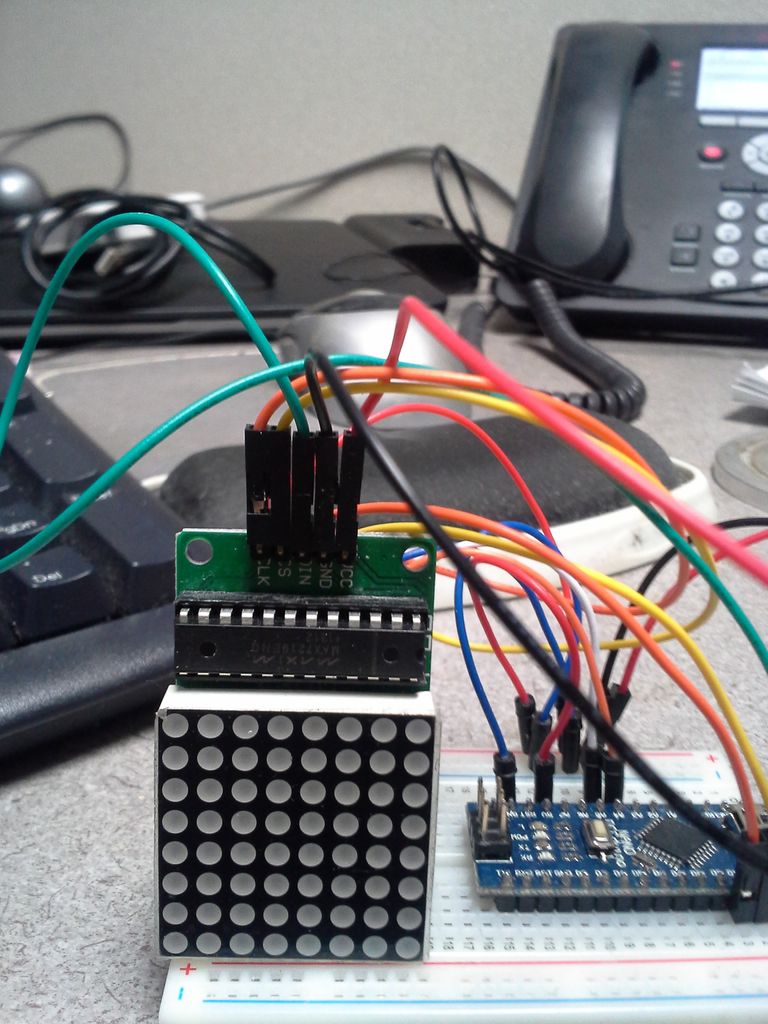

MAX72xx的五个引脚根据ledControl库页面进行接线。我的7219的针脚顺序与所述的不同。

VCC-+ 5V

GND--接地

DIN（数据输入）-D10

CS（在库中称为“ LOAD”。）-D11

CLK（时钟）-D12

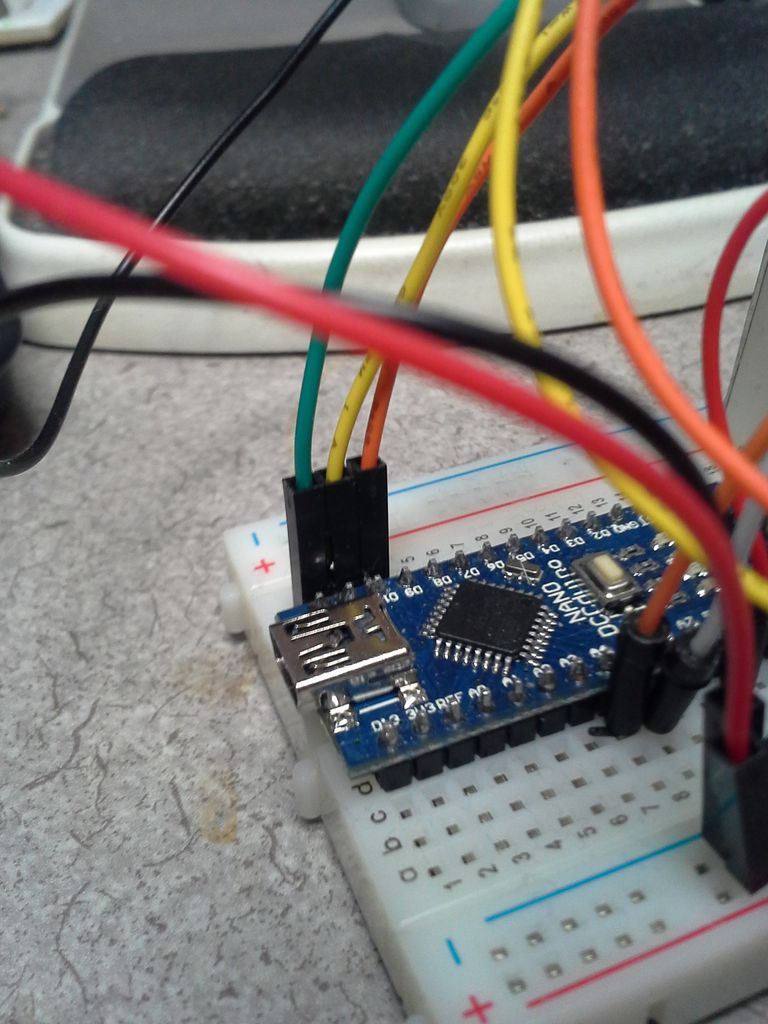

时钟已连接到I2C引脚（检查您的Arduino模型）。对于Nano 。..

VCC-+ 5V

GND--接地

SDA--模拟4

SCL--模拟5

步骤4：关于算法的注释

LED矩阵的每一列均表示一位。分离。将小时，分钟和秒转换为两位数是微不足道的。..

通过将小时除以10（没有余数）来将第一个数字隔离。

将第二个模块除以10（仅余数）（）（仅余数）。

我们点亮一列LED，以对应于适当数字的二进制表示形式。为此，我们使用ledcontrol.h库的setRow（）函数，该函数需要三个参数

矩阵编号（每个实例库最多可处理8个）。计数从0开始，这就是本草图中使用的数字，因为我们只有一个矩阵。

列号（从左侧开始，编号为0-7）。如所使用的，列0和1分别对应于小时的第一位和第二位数字。

从上到下描述要打开的LED的字节（1 = on）。

小时/分钟/秒个位数字以十进制整数形式返回值（即0-9）。必须使用byte（）函数将它们转换为所需的字节（二进制）值（以编程方式来说就是“转换”）。

SetRow（），在我的矩阵上，将LED填充为与输入/输出引脚，但最低有效位（“底部”）更靠近输出引脚-我将其颠倒安装。 （尝试使用您自己的矩阵LED）。请注意，您需要按位数学求逆顺序，以便将LED矩阵右侧向上安装，如果要横向安装LED矩阵，请使用SetColumn函数。

第5步：草图

第6步：改进和注释

构建并运行起来后，我发现令人惊讶的是，显示屏的体积很小，这当然是LED矩阵尺寸的函数。

我有一个座钟，如果可以找到一个便宜的钟表的话，我会拉出马达外壳，用一圈烟熏玻璃或丙烯酸玻璃代替钟面。 （我将尝试在当地的自动窗户着色处停下来并要求报废）。因此，LED矩阵的电路板和芯片将隐藏起来。另一个可能的方法是切割一个染色或涂漆的木质圆圈，以形成很好的对比度，并在其中切出一个方孔，以刺穿LED面。我怀疑我的卷轴看到了技能，因此，我需要伪造某种边框。也许是黄铜的脸？我可以使用飞刀，立铣刀或研磨复合物在车床上制作出光滑的光洁度，或在漂亮的涡旋形图案上进行加工，但需要找出一种方法来在导孔中获得相对直角，而立铣刀则无法实现， -也许是纵切锯。

目前，可以通过重新编程Arduino Nano来调整时间，这是最不切实际的。可以添加三个按钮，每个分段分别为一个小时，分钟，秒，每个按钮分别按小时，分钟和秒，然后按相应的按钮将当前分段增加一个单位。那是最简单的编程。但是，一个按钮会更优雅：长按进入小时数调整模式，短按递增，等等。

我想将草图转移到ATTiny85并收回我的Nano板（也更容易转移到时钟盒中。）
