在 Altium Designer (AD) 中添加运算放大器的步骤如下：
步骤 1：打开或创建原理图文件
- 打开你的项目（Project），双击已有的原理图文件（
.SchDoc），或新建一个原理图文件。
步骤 2：调用元件库
-
打开库面板：
- 点击右侧边栏的 “Panels”，选择 “Components”（或直接按快捷键
P+P）。 - 确保已加载所需的元件库。若未加载，点击 “Libraries” 按钮，添加库文件（如厂商提供的运放库或默认库）。
- 点击右侧边栏的 “Panels”，选择 “Components”（或直接按快捷键
-
搜索运算放大器：
- 在搜索栏输入关键词（如
OPAMP、LM358、TL082等具体型号），选择匹配的元件。 - 常用默认库：
Miscellaneous Devices.IntLib中提供通用运放符号（Op Amp）。
- 在搜索栏输入关键词（如
步骤 3：放置运算放大器
- 选中搜索结果中的运放型号，点击 “Place” 将其拖放到原理图中。
- 按空格键旋转方向，左键单击完成放置。
步骤 4：配置元件属性
- 双击放置的运放，弹出 “Properties” 面板：
- 设置标号（如
U1）、注释（如型号LM358）。 - 确认封装（Footprint），若需修改可点击 “...” 选择其他封装。
- 设置标号（如
步骤 5：连接电路
- 添加电源和地：
- 运算放大器需要供电（如
VCC和GND）。使用电源符号（快捷键P+O）或端口连接。
- 运算放大器需要供电（如
- 绘制输入/输出网络：
- 用导线（快捷键
P+W）连接运放的输入、输出引脚及其他外围电路（如反馈电阻）。
- 用导线（快捷键
提示
- 找不到元件？ 可前往厂商官网（如 TI、ADI）下载元件库，或使用 AD 的 “Manufacturer Part Search” 功能在线获取。
- 自定义元件：若库中无所需运放，可通过 “SCH Library” 创建自定义符号（工具：
Tools > New Component）。
示例：添加 LM358
- 搜索
LM358，选择 TI 或默认库中的型号。 - 放置后，连接
VCC（引脚 8）、GND（引脚 4），并按典型电路配置反馈网络。
完成后即可仿真或进行 PCB 设计！
放大器教程：运算放大器基础学习
提供电压或电流。在线性运算放大器中，输出信号是放大倍数，即放大器增益（A）乘以输入信号的值，根据这些输入和输出信号的性质，可以有四种不同的运算类别。放大器增益。电压–电压“输入”和电压“输出”当前
testd27
2020-12-25 09:05:21
如何设计运算放大器 运算放大器同相放大器电路设计技巧有哪些
同相放大器（non-inverting amplifier ）配置是最流行和最广泛使用的运算放大器电路形式之一，并且用于许多电子电路设计中。 运算放大器同相放大器电路提供高输入阻抗以及使用运算放大器获得的所有优点。
2023-08-04 09:11:13
什么是运算放大器
当输入电压相等时，运算放大器通常在线性范围内工作，而运算放大器正是在线性范围内准确地执行上述功能。然而，运算放大器只能改变一个条件来使输入电压相等，即输出电压。因此，运算放大器的输出通常以某种方式
xianhaizhe
2022-11-08 06:42:08
运算放大器类型总结
、CA3140等。3．低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中,总是希望运算放大器的失调电压要小且不随温度的变化而变化。低温漂型运算放大器就是为此而设计的。目前常用的高精度、低温漂
Green_LJ
2019-09-26 16:40:31
运算放大器电路摘要
运算放大器摘要表定义了各种运算放大器配置的基本特性，我们可以在本节结束并查看运算放大器，其中包含以下摘要：本运算放大器教程部分讨论了不同类型的运算放大器电路及其不同配置。
2019-06-26 08:57:06
运算放大器的相关资料分享
文末下载完整资料运算放大器基本特性常用运算放大器类型 运算放大器一般可分为通用型、精密型、低噪声型、高速型、低电压低功率型、单电源型等几种。本节以美国TI公司的产品为例，说明其各类的主要特点
summao
2021-11-12 09:12:45
运算放大器的分类有哪些
双电源 / 单电源 / 轨到轨运算放大器 根据输入/输出电压范围的差异，运算放大器（运放）大致分为“双电源运算放大器”、“单电源运算放大器”、“轨到轨运算放大器”三种类型。每种运算放大器的输入/输出
2023-07-12 17:57:26
运算放大器的应用及种类介绍
什么是运算放大器？运算放大器是具有很高放大倍数的电路单元，具有带载能力强、低输出电阻特点。运算放大器的种类繁多，应用非常广泛。接下来简单给大家介绍一下运算放大器的应用及种类。
2021-10-02 09:35:00
运算放大器和专用放大器的基础教程
运算放大器和专用放大器的应用和常识（Amplifier Fundamentals）――这场基础教程详细讲解了运算放大器的各项指标，对电压反馈型和电流反馈型放大器的特性作了对比，还介绍了ADI的各类专用放大器，有助于对运放的应用加深理解并选择适合的放大器型号。
2019-06-11 06:02:00
【运算基础教学篇】运算放大器基础知识
，标有正或“+”号（+）。第三个端子代表运算放大器的输出端口，它既可以吸收也可以提供电压或电流。在线性运算放大器中，输出信号是放大系数，称为放大器增益（A）乘以输入信号的值，根据这些输入和输出信号的性质
颜刚YanG
2021-02-20 09:15:44
通用运算放大器（Op-Amp）应用及分析
高阶滤波器和复杂信号发生器的电路中。电压跟随器顾名思义，电压跟随器是其中输出电压跟随输入电压的电路。换一种说法，VOUT=VINVOUT=VIN。如下图所示，运算放大器是唯一需要的组件。电压跟随器很好
emsthe
2020-09-15 10:02:36

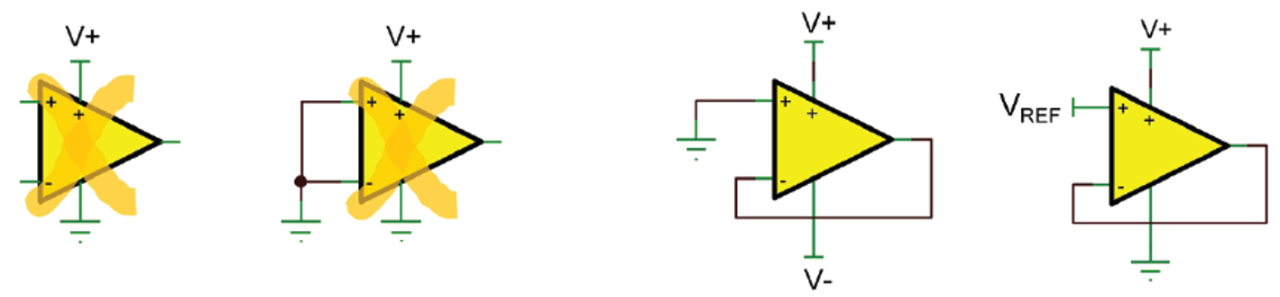

未使用通道的运算放大器的处理方法
这里讨论的未使用的运算放大器，并不是指物料库中没有使用的运算放大器，这些应该放在防静电袋或导电泡沫中。这里指的是电路板上的运算放大器 - 四通道或双通道封装中未使用通道的运算放大器。
2023-05-09 17:07:38
运算放大器的类型
目前，市面上有大量通用的和精密的运算放大器可供选择。精密运算放大器稳定性高，偏移电压低，偏置电流小。可以查阅Datesheet选择需要的运算放大器。总的来说，运算放大器(根据输入电流)分为：双极性，JFET，MOSTET或其它混合型(如：BiFET)。
2023-03-10 11:10:41
运算放大器在音频处理中的应用
运算放大器在音频处理中的应用非常广泛，其作为音频设备可以放大音频信号，同时滤除杂音和失真，从而优化音质。以下是对运算放大器在音频处理中应用的分析： 一、运算放大器的基本功能 运算放大器
2024-12-18 15:38:06
通用电压反馈运算放大器的基本操作
。简言之，不要太在意引脚标签，只要理解它们的作用即可。 图1：通用型运算放大器示意图符号 等式1表示运算放大器的传递函数： 在等式1中，AOL被称为“开环增益”。在现代运算放大器中，它通常是一
人间烟火123
2020-07-08 09:49:58
运算放大器放大的是电流还是电压
应用。在电子行业中，运算放大器通常用于放大电压或电流信号，并具有很高的放大倍数和输入阻抗。因此，本文将着重探讨运算放大器放大的是电流还是电压的问题。 运算放大器可以放大两种类型的信号：电流信号和电压信号。在实际应用中，
2023-09-02 11:37:08

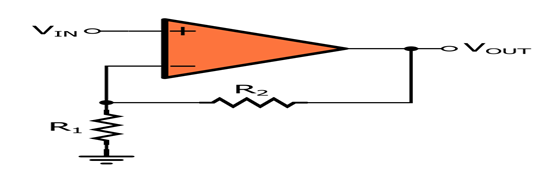

单片机中运算放大器同相放大器配置
