非隔离开关电源芯片

好的，我们来详细解释一下“非隔离开关电源芯片”。

中文回答：

“非隔离开关电源芯片”指的是用于设计和构建非隔离式开关模式电源的核心集成电路（芯片）。

核心含义拆解：

开关模式电源芯片：
- 这是一种电源管理芯片，其核心功能是采用高频开关（导通/关断） 的方式，通过调整功率开关器件（通常是内置MOSFET或驱动外部MOSFET）的导通和关断时间比例（占空比），配合外围的电感、电容等元件，实现高效率的电压转换（如降压、升压、降压-升压、反相等）。
- 相较于传统的线性稳压器（通过功率管线性耗散多余能量来降压），开关电源芯片效率高得多（通常在70%-95%以上），发热少得多，尤其适合输入输出电压差较大的场景，功率密度也高。
非隔离式：
- 这是关键区别。“非隔离”意味着电源的输入回路（输入端）和输出回路（输出端）之间没有电气上的隔离（绝缘）。它们共享一个共同的参考地（即输入端的地和输出端的地是直接连通的，或者说‘共地’）。
- 没有变压器： 实现电气隔离通常需要一个变压器（或光耦等）将输入和输出隔离开。非隔离式开关电源电路中不包含变压器进行隔离。它主要利用电感（储能元件）进行能量的转换。

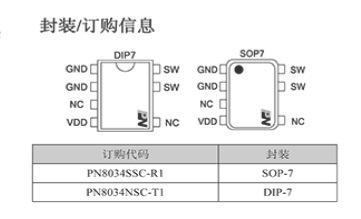

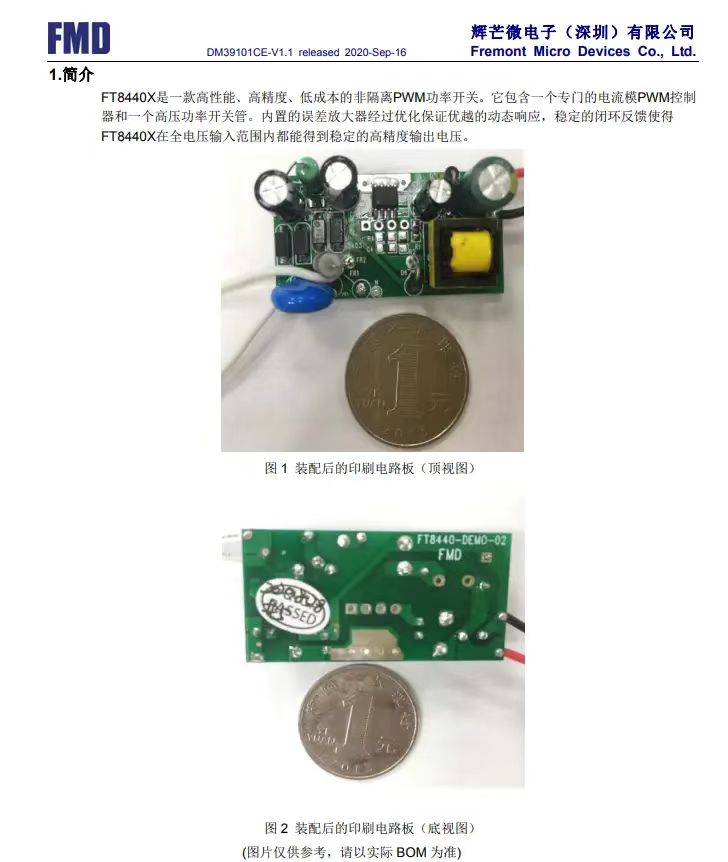

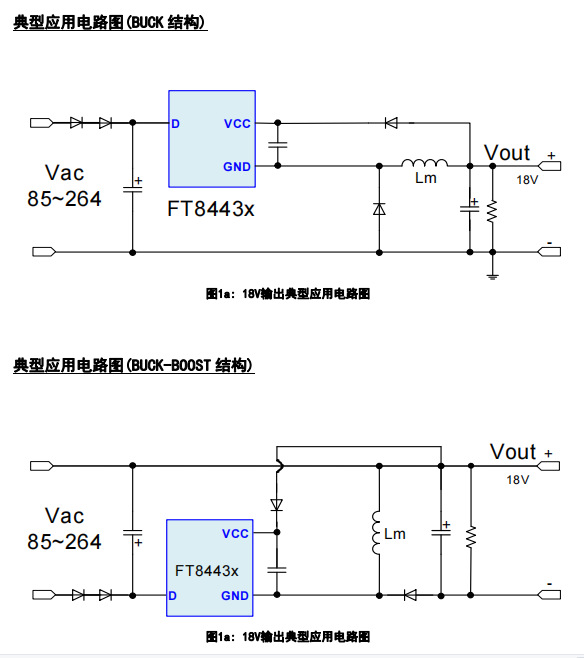

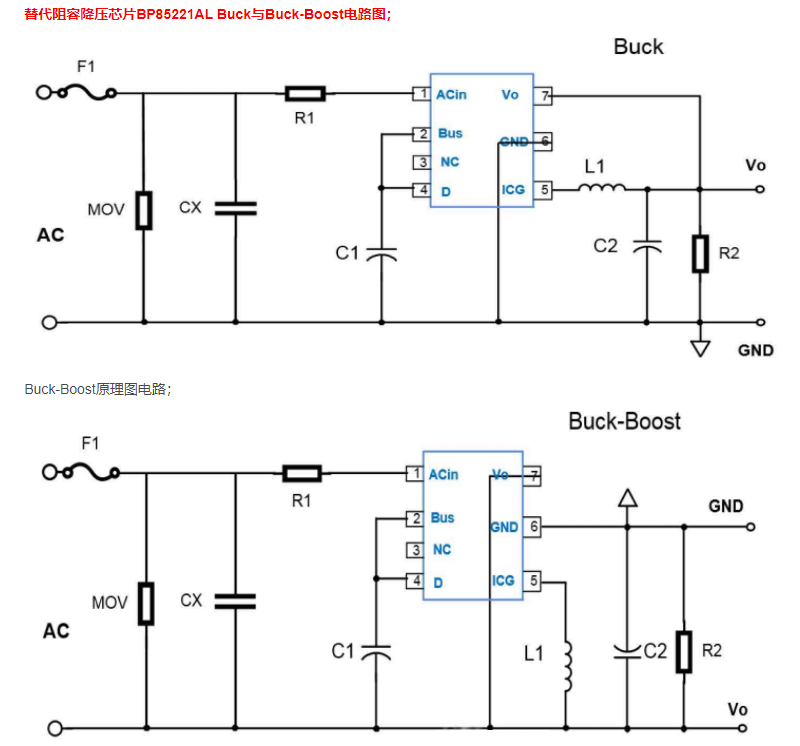

- 拓扑结构： 非隔离式开关电源芯片支持的常见拓扑包括：

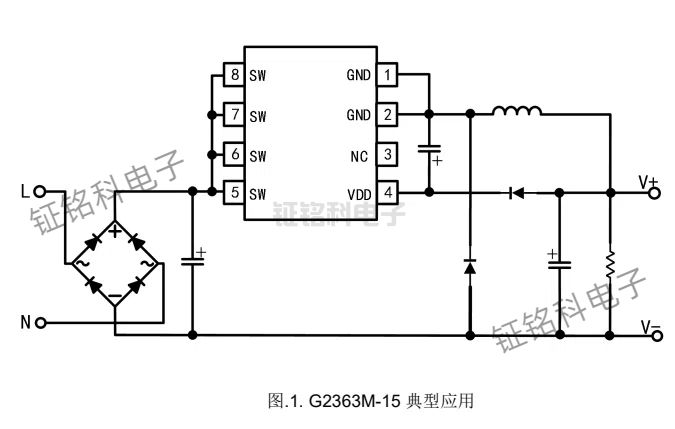

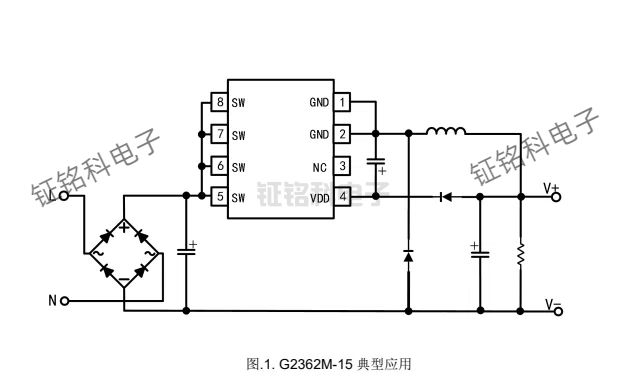

  - 降压： 输入电压 > 输出电压。
  - 升压： 输入电压 < 输出电压。
  - 降压-升压/反激（非隔离型）/SEPIC/Ćuk： 输出电压可以高于或低于输入电压（具体取决于拓扑）。
  - 这些拓扑的电路中都没有提供输入-输出电气隔离的元件。

主要特点：

优点：
- 结构简单，元件少： 因为没有变压器（通常体积大且贵），整体电路更简洁，所用元器件较少。
- 成本低： 元件少，无需昂贵的隔离器件（如高频变压器），整体成本较低。
- 尺寸小巧： 电路简单，可以使用贴片电感等小体积器件，易于实现小型化设计。
- 效率高： 如前所述，开关电源本身效率就很高，非隔离设计进一步减少了效率损耗环节。
- 功率密度高： 在有限空间内能处理较大的功率。
缺点：
- 没有电气隔离： 这是最大的缺点。输入和输出端“共地”。这意味着：
  - 输入端的高压或干扰（如浪涌）可能直接传导到输出端，损坏后端负载。
  - 存在触电风险（仅对交流输入情况）： 如果电源直接从交流市电（如220V AC）整流后供电（不推荐也不常见于纯非隔离芯片直接应用！），直接触摸输出端（尤其是输出端的地连接到其他设备地时）有严重的触电危险。但现实中，非隔离DC-DC变换器芯片的应用绝大多数是低压DC输入的场景（如从12V/24V/48V DC变换到5V/3.3V等）。
  - 输出端的地噪声会直接反映回输入端。
- 共模干扰： 相对隔离电源，对输入端的共模干扰抑制能力较弱。
- 应用安全限制： 安全法规通常要求与人直接接触的或需要二次隔离的设备，不能直接使用非隔离电源供电（除非前端有隔离电源或满足安全要求）。

典型应用场景（通常为低压DC-DC变换）：

电子设备内部各模块间的电压转换（如主板上的5V转3.3V、3.3V转1.8V等）。
从电池供电（如12V铅酸电池、单/多节锂电池）转换为适合负载的电压（5V、3.3V等）。
分布式电源系统：如服务器、通信设备中，从一级隔离电源提供的48V/12V总线电压，转换到芯片所需的低压。
LED照明驱动（低压输入时）。
小家电内部的低压电源转换。
USB充电器/移动电源内部的电压转换（注意：连接到市电的USB充电器，其输入端必须使用隔离电源先转换为安全低电压（如5V），然后板内非隔离芯片从这个5V再转换到其他电压）。
适配器输出电压的二次微调。

常见芯片型号/系列示例（需注意其输入电压范围）：

降压芯片： LM2596系列、LM2675系列、XL1509系列、TPS5430系列、MP1584、AP1501系列、SY8303系列、RT8059系列等。
升压芯片： LM2577系列、XL6009系列、MT3608、TPS61030系列等。
降压-升压/SEPIC/Ćuk芯片： LM3478、LTC3780等。

总结：

“非隔离开关电源芯片”是一种高效、低成本、小尺寸的电压转换芯片，它通过高频开关技术实现电压变换，但其核心特点在于输入和输出回路是共地的，没有电气隔离。它在低压直流到低压直流的广泛应用中非常受欢迎，如电子设备板内供电、电池供电设备等，但不适合也不应用于直接连接交流市电且需要安全隔离的场合。使用时必须考虑其“非隔离”特性带来的风险限制。

重要使用注意事项：

严格遵循芯片的数据手册（Datasheet），特别是输入电压范围、最大电流能力、结温范围等参数。
明确应用场景的安全需求。对于需要与交流市电隔离、或需要加强绝缘/双重绝缘的产品，严禁直接使用非隔离DC-DC芯片从交流侧取电。必须选择或设计前级的隔离电源，将市电转换为安全低压直流后，再用非隔离芯片进行后续转换。
即使在低压应用，也要注意热设计，确保芯片不过热。
