在STM32中实现三个ADC的同步采集,通常需要利用其多ADC同步模式(如双重或三重模式),结合定时器触发和DMA传输。以下是关键步骤和注意事项:
1. 硬件要求
- 型号支持:确保使用的STM32型号支持三重ADC同步模式(如STM32F4/F7/H7系列的部分型号)。
- ADC通道分配:将三个ADC(ADC1、ADC2、ADC3)分别配置为同步模式,通常ADC1作为主设备,ADC2和ADC3作为从设备。
2. 配置步骤
(1) 时钟与触发源配置
- 时钟同步:所有ADC使用同一时钟源(如APB2时钟),并设置相同的分频系数。
- 触发源选择:使用高级定时器(如TIM1/TIM8)的触发信号(TRGO)作为ADC的外部触发源,确保三个ADC同时启动。
(2) ADC工作模式
- 三重同步模式:配置ADC1为主模式,ADC2和ADC3为从模式。
- 触发设置:
- 主ADC(ADC1)设置为外部触发(如TIM1_TRGO)。
- 从ADC(ADC2/ADC3)设置为外部触发,并与主ADC同步。
(3) DMA配置
- 多通道DMA:为每个ADC配置独立的DMA通道(循环模式),将转换结果传输到指定数组。
- 内存对齐:确保目标数组内存对齐(如使用
uint32_t类型)。
(4) 定时器配置
- 触发频率:配置定时器的更新频率,决定ADC采样率。
- 自动重载值:根据所需采样率设置
TIMx_ARR寄存器。
3. 代码示例(基于HAL库)
// 1. 初始化定时器TIM1(触发源)
TIM_HandleTypeDef htim1;
htim1.Instance = TIM1;
htim1.Init.Prescaler = 0;
htim1.Init.CounterMode = TIM_COUNTERMODE_UP;
htim1.Init.Period = 1000; // 设置采样率
HAL_TIM_Init(&htim1);
// 2. 配置ADC1(主)、ADC2和ADC3(从)
ADC_HandleTypeDef hadc1, hadc2, hadc3;
// ADC1主模式,外部触发TIM1_TRGO
hadc1.Init.TriggerConvMode = ADC_EXTERNALTRIGCONV_T1_TRGO;
hadc1.Init.ScanConvMode = ENABLE;
// 类似配置hadc2和hadc3,触发模式相同
// 3. 启用三重同步模式
HAL_ADCEx_MultiModeConfigChannel(&hadc1, &hadc2, &hadc3, ADC_TRIPLEMODE_REGSIMULT_INJECSIMULT);
// 4. 配置DMA
HAL_DMA_Start(&hdma_adc1, (uint32_t)&ADC1->DR, (uint32_t)adc1_buffer, BUFFER_SIZE);
HAL_DMA_Start(&hdma_adc2, (uint32_t)&ADC2->DR, (uint32_t)adc2_buffer, BUFFER_SIZE);
HAL_DMA_Start(&hdma_adc3, (uint32_t)&ADC3->DR, (uint32_t)adc3_buffer, BUFFER_SIZE);
// 5. 启动ADC和定时器
HAL_ADC_Start(&hadc1);
HAL_ADC_Start(&hadc2);
HAL_ADC_Start(&hadc3);
HAL_TIM_Base_Start(&htim1);
4. 注意事项

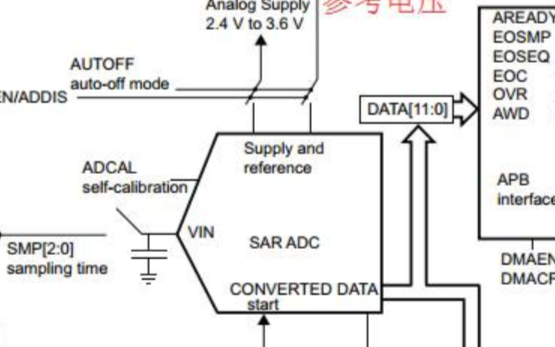

- 数据对齐:检查ADC数据寄存器(
DR)的对齐方式(12位右对齐或左对齐)。 - 采样时间:确保所有ADC通道的采样时间一致。
- 中断处理:若使用中断,需处理DMA传输完成中断或ADC转换完成中断。
- 验证同步性:通过示波器或调试工具检查三个ADC的采样时刻是否对齐。
5. 常见问题
- 触发延迟:若不同ADC的采样存在微小延迟,可调整定时器相位或使用ADC的硬件偏移校准。
- 型号差异:不同STM32系列的ADC同步模式可能不同,需参考《参考手册》中对应章节(如STM32F4的ADC章节)。
通过上述步骤,可实现三个ADC的高精度同步采集,适用于电力监测、多通道传感器同步等场景。
