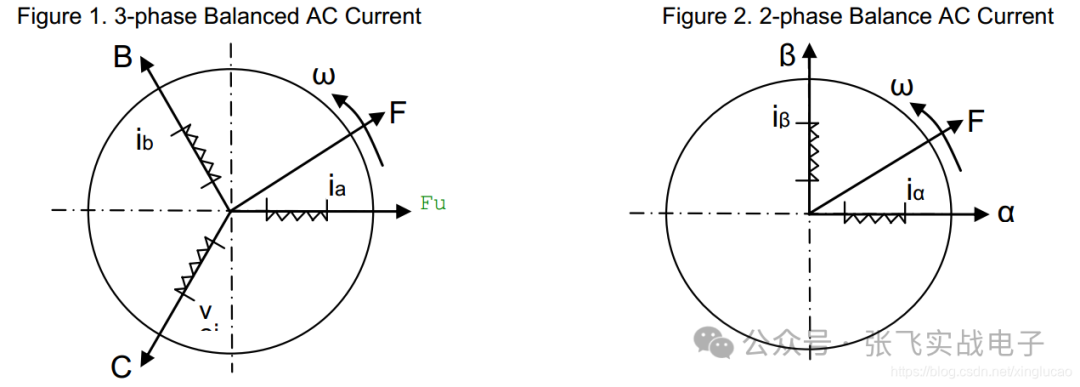

以下是一个基于STM32的BLDC电机六步换相代码框架示例(使用HAL库,霍尔传感器方案):
// 换相表定义(根据霍尔信号排列)
const uint8_t commutation_table[6][3] = {
// A B C (PWM通道使能状态)
{1, 0, 0}, // 霍尔状态001
{1, 0, 1}, // 霍尔状态010
{0, 0, 1}, // 霍尔状态011
{0, 1, 1}, // 霍尔状态100
{0, 1, 0}, // 霍尔状态101
{1, 1, 0} // 霍尔状态110
};
// 定时器PWM配置(以TIM1为例)
void PWM_Init() {
TIM_HandleTypeDef htim1;
TIM_OC_InitTypeDef sConfigOC = {0};
TIM_BreakDeadTimeConfigTypeDef sBreakDeadTimeConfig = {0};
htim1.Instance = TIM1;
htim1.Init.Prescaler = 0;
htim1.Init.CounterMode = TIM_COUNTERMODE_UP;
htim1.Init.Period = 1000; // PWM频率设置
htim1.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
HAL_TIM_PWM_Init(&htim1);
// 配置死区时间(防止上下桥臂直通)
sBreakDeadTimeConfig.OffStateRunMode = TIM_OSSR_DISABLE;
sBreakDeadTimeConfig.DeadTime = 100; // 死区时间设置(单位:ns)
sBreakDeadTimeConfig.BreakState = TIM_BREAK_DISABLE;
HAL_TIMEx_ConfigBreakDeadTime(&htim1, &sBreakDeadTimeConfig);
// 通道配置
sConfigOC.OCMode = TIM_OCMODE_PWM1;
sConfigOC.Pulse = 500; // 初始占空比50%
sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
sConfigOC.OCNPolarity = TIM_OCNPOLARITY_HIGH;
sConfigOC.OCIdleState = TIM_OCIDLESTATE_RESET;
sConfigOC.OCNIdleState = TIM_OCNIDLESTATE_RESET;
HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_1);
HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_2);
HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_3);
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_2);
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_3);
}
// 霍尔传感器中断处理
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
if(GPIO_Pin == HALL_U_PIN || GPIO_Pin == HALL_V_PIN || GPIO_Pin == HALL_W_PIN) {
uint8_t hall_state = (HAL_GPIO_ReadPin(HALL_U_GPIO_Port, HALL_U_PIN) << 2) |
(HAL_GPIO_ReadPin(HALL_V_GPIO_Port, HALL_V_PIN) << 1) |
HAL_GPIO_ReadPin(HALL_W_GPIO_Port, HALL_W_PIN);
uint8_t step = (hall_state - 1) % 6; // 转换为0-5索引
Commutate(step);
}
}
// 换相执行函数
void Commutate(uint8_t step) {
// 禁用所有PWM输出
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, 0);
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_2, 0);
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_3, 0);
// 根据换相表设置新的PWM状态
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, commutation_table[step][0] ? duty_cycle : 0);
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_2, commutation_table[step][1] ? duty_cycle : 0);
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_3, commutation_table[step][2] ? duty_cycle : 0);
}
关键点说明:
-
硬件配置:
- 使用高级定时器(如TIM1)产生PWM
- 配置互补输出通道和死区时间
- 霍尔传感器输入需配置为外部中断模式
-
换相逻辑:
- 根据霍尔信号组合(6种状态)触发换相
- 换相表定义三相桥臂的导通状态
- 换相时先关闭所有PWM再开启新状态
-
注意事项:

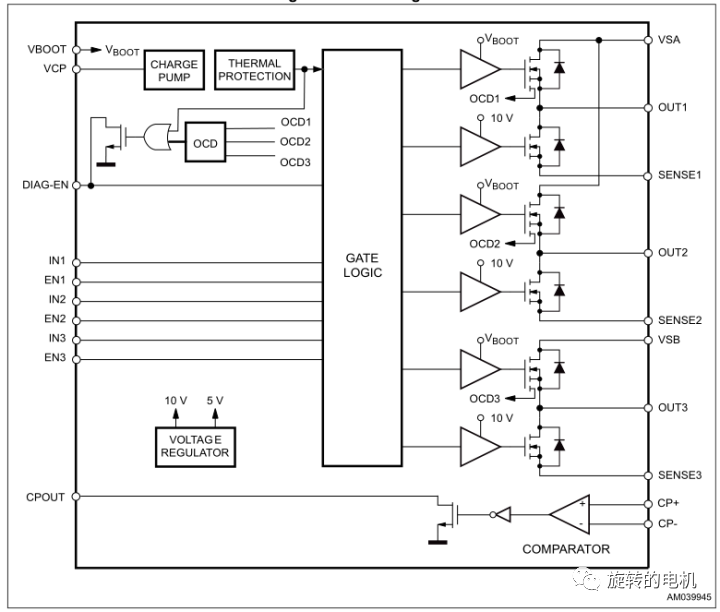

- 死区时间必须根据驱动芯片特性设置
- 换相时机需严格同步霍尔信号变化
- 启动时可能需要强制换相检测初始位置
- 实际应用需添加过流保护等安全机制
建议结合具体硬件调整:
- 修改GPIO定义匹配实际电路
- 根据电机参数调整PWM频率和死区时间
- 可能需要添加速度闭环控制算法
- 无感方案需改用BEMF检测算法
实际开发时建议使用STM32CubeMX进行外设配置,可自动生成初始化代码框架。
