以下是 正弦波无刷电机控制器 的典型接线图解及说明，适用于常见的三相无刷电机（BLDC）和控制器组合：
1. 主要接线端子及功能
(1) 电源输入
- 正极（+）：接直流电源正极（如电池组或直流电源），需匹配控制器电压范围（如48V、72V等）。
- 负极（-）：接直流电源负极，需确保接地可靠。
(2) 电机三相线
- U、V、W：对应连接电机的三相线（颜色可能为黄、蓝、绿或其他，具体以电机标签为准）。
⚠️ 注意：相位线需按正确顺序连接，否则电机会反转或抖动，可通过试运行调整顺序。
(3) 霍尔传感器（可选）
- 5根线：红（+5V）、黑（GND）、黄（H1）、蓝（H2）、绿（H3），与电机内部霍尔传感器对应连接。
⚠️ 注意：若使用正弦波控制且无霍尔模式，部分控制器可省略霍尔线，但需确保控制器支持此功能。

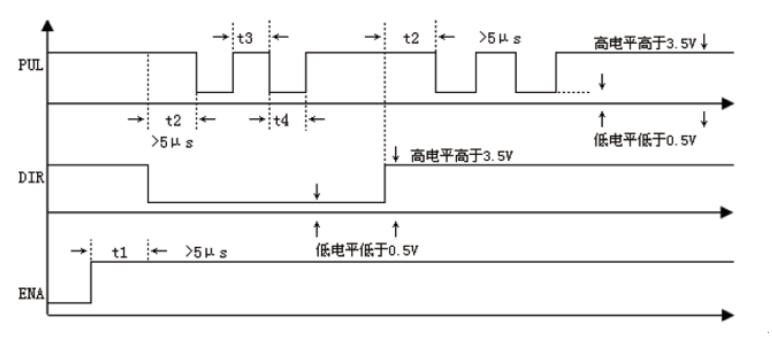

(4) 控制信号
- PWM调速信号：接收外部调速信号（如0-5V或0-10V模拟信号，或PWM脉冲）。
- 使能信号（EN）：高电平有效，用于启动/停止电机。
- 方向信号（DIR）：控制电机正反转（高/低电平切换）。
- 速度反馈（FG）：输出电机转速信号（如编码器信号）。
(5) 其他接口
- 刹车信号（BRAKE）：接刹车开关，触发时电机快速停止。
- 限速信号：用于限制最高转速（如电动车转把信号）。
- 通信接口（CAN/RS485）：高级控制器支持通信协议控制。

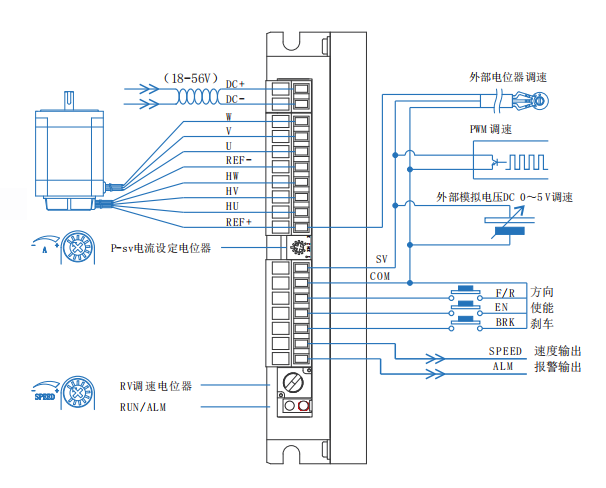

2. 接线示意图（文字描述）
[直流电源+] → 控制器+
[直流电源-] → 控制器-
控制器U → 电机U相
控制器V → 电机V相
控制器W → 电机W相
控制器霍尔红 → 电机霍尔红（+5V）
控制器霍尔黑 → 电机霍尔黑（GND）
控制器H1/H2/H3 → 电机对应霍尔信号线
控制器PWM → 外部调速信号源
控制器EN → 使能开关
控制器DIR → 方向控制开关 3. 注意事项
- 电源匹配：确保电源电压与控制器额定电压一致，避免过压损坏。
- 防反接保护：建议在电源正极串联保险丝或防反接二极管。
- 接地与屏蔽：信号线建议使用屏蔽线，避免电磁干扰。
- 首次上电测试：先断开电机三相线，通电检查控制器指示灯是否正常，再连接电机低速试运行。
- 散热：控制器需安装在通风良好的位置，避免过热。
4. 常见问题
- 电机不转：检查使能信号、PWM信号、霍尔线是否接触不良。
- 电机异响/抖动：调整三相线顺序或检查霍尔信号是否正常。
- 控制器过热：降低负载或检查散热条件。
建议参考具体控制器的 用户手册 进行详细配置，不同品牌接口定义可能有差异。如需图解，可搜索“您的控制器型号 + 接线图”获取对应资料。
直流无刷电机的正弦波控制介绍
直流无刷电机的正弦波控制即通过对电机绕组施加一定的电压，使电机绕组中产生正弦电流，通过控制正弦电流的幅值及相位达到控制电机转矩的目的。与传统的方波控制相比，电机相电流为正弦，且连续变化，无换相电流
2021-10-29 12:02:54
为什么用在有齿无刷电机的控制器是方波而不是正弦波输出？
为什么用在有齿无刷电机的控制器是方波而不是正弦波输出？ 在有齿无刷电机的控制中，使用方波而不是正弦波输出有多个原因。我们将在本文中详尽、详实、细致地解释这些原因，并介绍方波控制的优点和适用
2023-12-20 16:00:24
如何去实现直流无刷电机的简易正弦波控制
直流无刷电机的正弦波控制是什么？直流无刷电机的正弦波控制可分为哪几种？如何去实现直流无刷电机的简易正弦波控制？
deco_89
2021-08-11 06:38:11
直流无刷电机的正弦波控制简介
直流无刷电机的正弦波控制传统的直流无刷电机采用方波控制方式，控制简单，容易实现，同时存在转矩脉动、换相噪声等问题，在一些对噪声有要求的应用领域存在局限性。针对这些应用，采用正弦波控制可以很好
张峰9998
2021-09-07 08:53:08
正弦波控制器速度怎么解码
正弦波控制器，也称为正弦波驱动器，是一种用于控制电机速度的电子设备，它通过生成正弦波形的电压或电流来驱动电机。这种控制器通常用于无刷直流电机（BLDC）和永磁同步电机（PMSM），因为它们可以提供
2024-09-30 15:02:21
直流无刷电机简易正弦波控制介绍
直流无刷电机的正弦波控制即通过对电机绕组施加一定的电压，使电机绕组中产生正弦电流，通过控制正弦电流的幅值及相位达到控制电机转矩的目的。与传统的方波控制相比，电机相电流为正弦，且连续变化，无换相电流
qi12345
2023-09-28 06:46:30
为什么用在有齿无刷电机的控制器是方波而不是正弦波输出？
经济性：方波控制器相对于正弦波控制器成本更低。传统的正弦波控制器需要使用复杂的电路和电子元件来产生和处理正弦波信号。方波控制器则只需要简单的控制逻辑，降低了成本和制造难度。
2023-12-26 17:50:27
【原创】直流无刷电机SPWM正弦波控制原理
的电机被得到了广泛的应用。传统的直流无刷电机采用方波控制方式，控制简单，容易实现， 同时存在转矩脉动、换相噪声等问题，在一些对噪声有要求的应用领域存在局限性。针对这些应用，采用正弦波控制可以很好的解决这个
松山归人
2021-07-05 10:56:55
正弦波控制器和普通控制器区别
正弦波控制器和普通控制器是两种不同类型的电机控制设备，它们在功能、原理、应用场景等方面都存在显著差异。 1. 定义与原理 正弦波控制器 正弦波控制器是一种用于控制交流电机的设备，它通过生成正弦波
2024-09-30 15:05:00

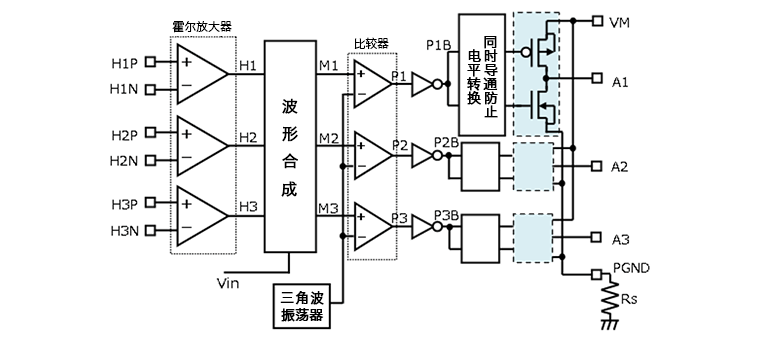

三相全波无刷电机的正弦波激励PWM驱动
三相全波无刷电机的激励方式有120度激励驱动和正弦波激励驱动两种。相比120度激励驱动，三相全波无刷电机的正弦波激励驱动在控制精度、效率、噪声等方面更具优势，但在系统的复杂性和成本方面，三相全波无刷电机的矩形波驱动更胜一筹。
2023-03-07 11:39:20
矢量控制器和正弦波控制器的区别
矢量控制器和正弦波控制器都是电机控制器中常用的控制方式，两者的主要区别如下： 1. 工作原理不同：矢量控制器是基于矢量控制理论实现电机控制的，而正弦波控制器则是通过直接控制三相正弦波来控制
2023-03-28 15:55:42

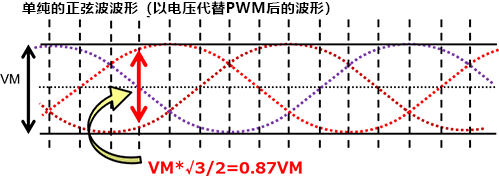

三相全波无刷电机的正弦波驱动中施加更大电压的方法
下图是三相全波无刷电机中以电压代替正弦波电流PWM驱动的PWM后的波形，表示通过在三相全波无刷电机电源电压之间振荡的三相正弦波（各虚线），电机被施加了电压VM。
2023-03-07 11:42:15
无刷电机正弦波驱动原理分析
在上一期芝识课堂里，大家应该已经学会如何用方波驱动让无刷电机运转，下一步我们来一起尝试用正弦波驱动无刷电机，学习如何改变电机工作速度的实战技巧。
2024-12-02 10:00:44
求一种基于开关损耗最小正弦PWM的直流无刷电机正弦波控制方案
直流无刷电机的正弦波控制是指什么？简易正弦波控制原理是什么？直流无刷电机简易正弦波控制是如何去实现的？
华强一条街
2021-07-23 06:45:02
东莞东昊电机有限公司-直流无刷电机接线图解
直流无刷电机，因为体积小，效率高，无火花，低噪音，低干扰，综合节能效果好等特性，在工业应用中越来越受到欢迎。由于很多客户初次使用直流无刷电机，根本不知道直流无刷电机的接线是怎么样的，下面就图解一下
2020-05-15 09:10:20
矢量控制器与正弦波控制器的区别
在电机控制领域，矢量控制器和正弦波控制器是两种常见的控制策略，它们各自具有独特的工作原理、控制性能和应用场景，以下将详细探讨这两种控制器的区别。
2024-06-19 11:49:49
直流无刷电机的正弦驱动技术介绍
连续变化，无换相电流突变，因此电机运行噪声低。根据控制的复杂程度，直流无刷电机的正弦驱动技术可分为：简易正弦波控制与复杂正弦波控制。简易正弦波控制即通过控制电机正弦相电压的幅值以及相位达到控制电机
mede1001
2023-03-13 14:10:10

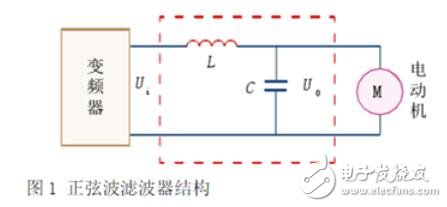

正弦波滤波器原理_正弦波滤波器的作用
正弦波滤波器的作用是将变频输出的PWM波转换成正弦波。在电机电压为50Hz时，使用正弦波滤波器其畸变系数约为5% （部分品牌的变频器应用后，畸变率会大于此数据）。
2019-08-30 14:55:52
怎样去设计一种正弦波电流驱动的单线圈直流无刷电机驱动集成路？
为什么要设计一种正弦波电流驱动的单线圈直流无刷电机驱动集成路？怎样去设计一种正弦波电流驱动的单线圈直流无刷电机驱动集成路？
低调de炫耀爱
2021-07-20 06:17:07
无刷直流电机方波、正弦波、FOC控制
脉动较小，电流谐波少，控制起来感觉比较“细腻”，可是对控制器的功能要求稍高于方波控制，而且电机功率不能发挥到最大值。如下图二所示为一般正弦控制时对应的电流波形及调制波波形(马鞍波)。图二：一般正弦控制
张飞电子学院赵云
2021-10-25 13:48:00

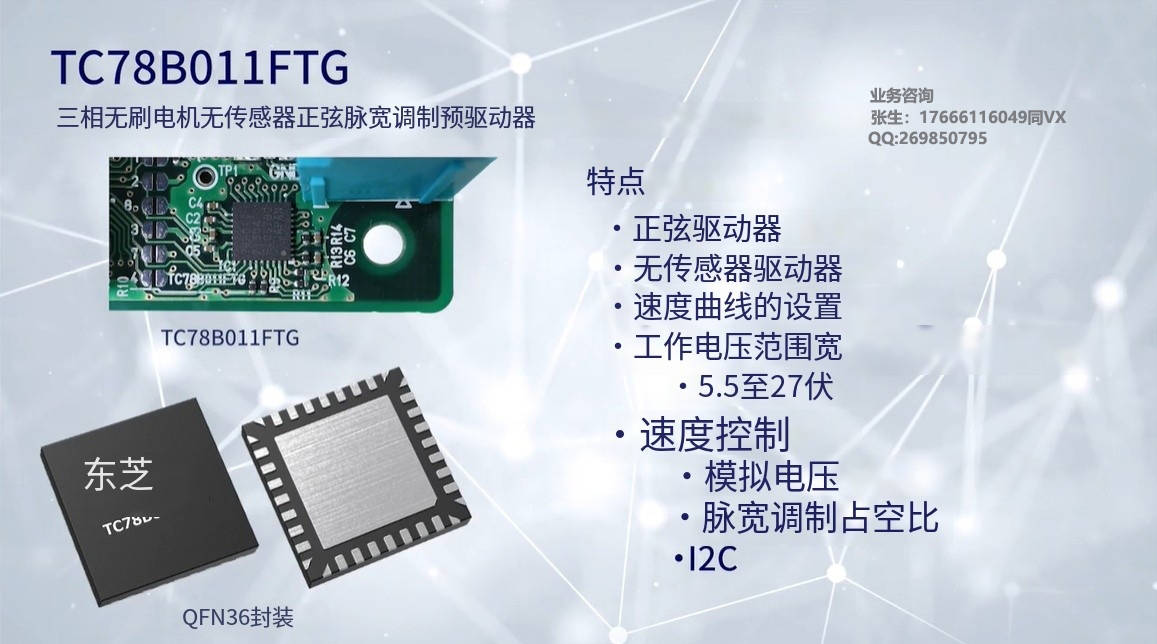

使用TC78B011FTG的无感正弦波无刷电机驱动电路
一、使用TC78B011FTG的无感正弦波无刷电机驱动电路 1. TC78B011FTG 该产品适用于服务器风扇和鼓风机使用的高速电机，以及无绳真空吸尘器与扫地机器人使用的吸尘电机
2024-01-02 11:02:18

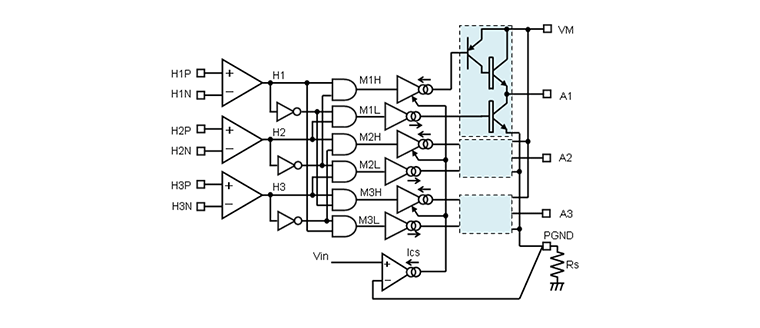

三相全波无刷电机驱动的每种激励方式介绍
三相全波无刷电机通常通过控制和驱动电路给电机激励来实现驱动。三相全波无刷电机驱动的激励方式有120度激励驱动和正弦波激励驱动两种。三相全波无刷电机驱动的每种方式都有其优缺点。总体上来看，正弦波驱动在控制精度、效率和噪声方面具有优势，但缺点是会增加系统的复杂性和成本。
2023-03-07 11:38:21

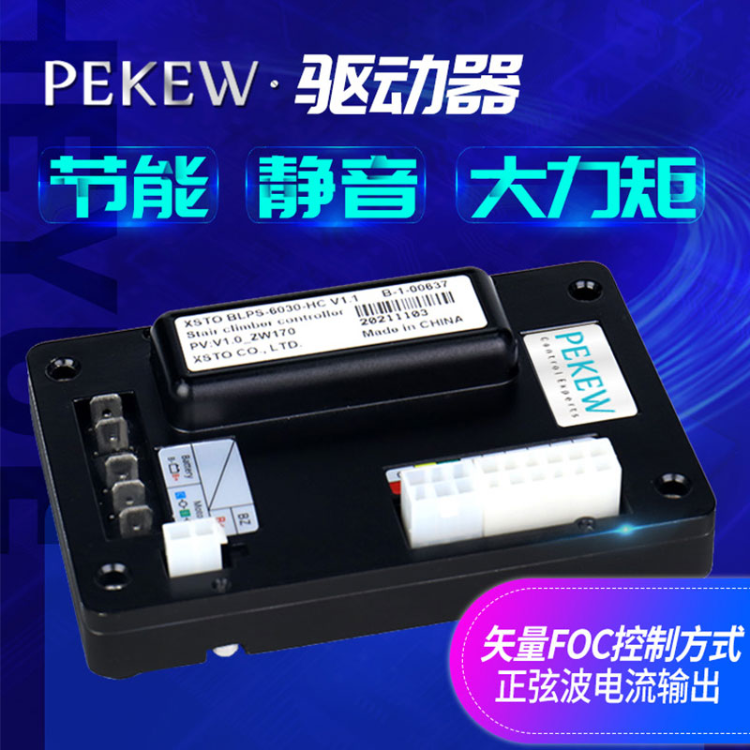

直流无刷电机驱动器控制器 正弦波矢量驱动器 48V 24V
