无刷电机驱动电路图的设计需要根据具体的电机类型（如三相无刷直流电机或永磁同步电机）和控制需求（如方波驱动或正弦波驱动）来确定。以下是三相无刷直流电机（BLDC）驱动电路的基本组成和工作原理：
1. 无刷电机驱动电路基本组成
- 功率开关器件：通常采用 MOSFET 或 IGBT，组成三相全桥电路（3个半桥）。
- 驱动芯片：如IR2101、IR2130、DRV8301等，用于生成高/低侧MOSFET的驱动信号。
- 控制核心：单片机（如STM32、Arduino）或专用电机驱动芯片（如TI的DRV系列），负责生成PWM信号和换相逻辑。
- 电流检测：通过采样电阻或霍尔传感器检测电机电流，用于过流保护和闭环控制。
- 位置反馈：霍尔传感器或编码器（用于确定转子位置，实现换相）。

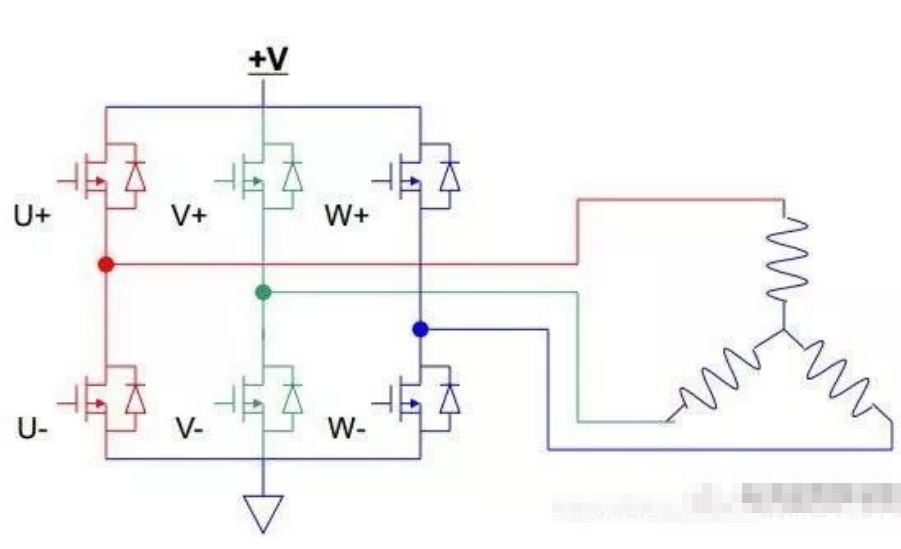

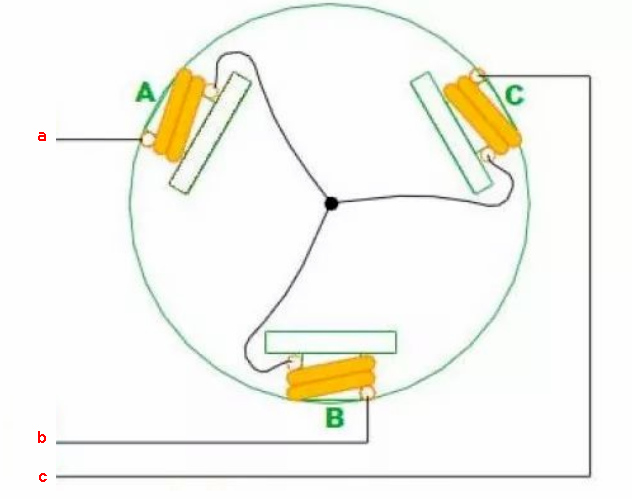

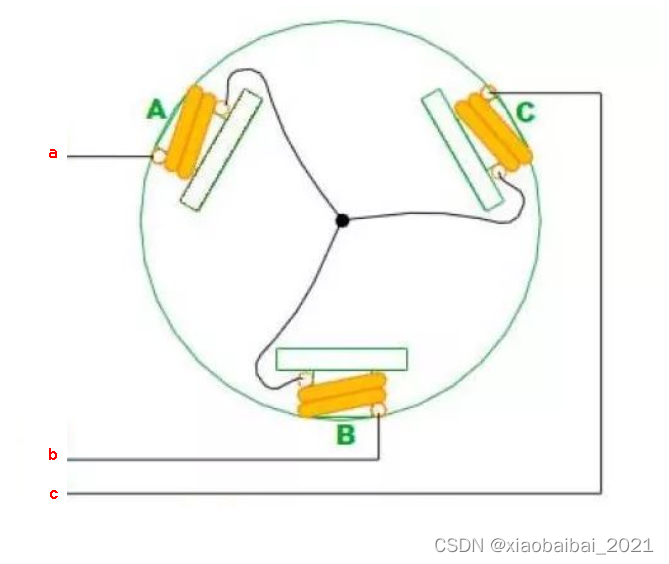

2. 典型三相全桥驱动电路图（简化版）
+12V/24V (电源)
│
├───[电容滤波]───
│
├───半桥1───U相电机端子
│ ├──高侧MOSFET（Q1）
│ └──低侧MOSFET（Q4）
│
├───半桥2───V相电机端子
│ ├──高侧MOSFET（Q2）
│ └──低侧MOSFET（Q5）
│
├───半桥3───W相电机端子
│ ├──高侧MOSFET（Q3）
│ └──低侧MOSFET（Q6）
│
└───GND- MOSFET驱动逻辑：通过PWM信号控制高/低侧MOSFET的导通与关断，形成三相电流。
3. 关键电路模块
(1) 驱动芯片电路
- IR2101驱动芯片：用于驱动单个半桥的高侧和低侧MOSFET，需连接自举电容（提供高侧MOSFET的驱动电压）。
- 连接示例：
HIN和LIN：接收来自控制器的PWM信号。HO和LO：输出驱动信号到MOSFET的栅极。VB和VS：连接自举电容和二极管。
(2) 保护电路
- 过流保护：通过采样电阻检测电流，触发关断信号。
- 死区时间：在PWM信号中加入死区，防止上下管直通短路。
- TVS二极管：用于抑制电压尖峰。
(3) 霍尔传感器接口
- 霍尔信号（H1, H2, H3）输入到控制器，确定转子位置，触发换相逻辑。
4. 示例电路图描述

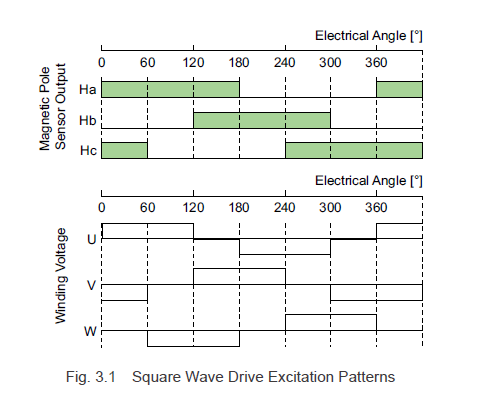

- 控制流程：
- 控制器读取霍尔传感器信号，确定转子位置。
- 根据位置生成对应的PWM信号和换相逻辑。
- 驱动芯片将PWM信号放大后驱动MOSFET。
- 三相全桥交替导通，驱动电机旋转。
5. 注意事项
- MOSFET选型：耐压值需高于电源电压，导通电阻（Rds(on)）要小。
- 散热设计：大功率应用需加装散热片或风冷。
- EMI抑制：添加RC滤波和磁环减少干扰。
- 软件算法：方波驱动简单，正弦波驱动（FOC）需要更复杂的算法。
6. 参考资源
- 具体电路图可参考：
- TI的DRV8301驱动芯片数据手册
- STM32电机控制应用笔记
- 开源项目（如VESC无刷驱动方案）
如果需要更具体的电路图或参数设计，请提供电机规格（电压、电流、功率）和控制需求（如是否闭环控制）。
