以下是关于半波整流电路的详细中文说明：

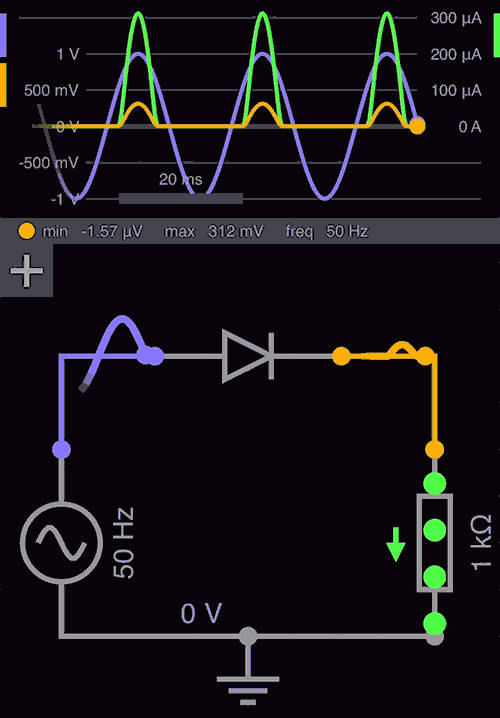

核心原理
利用二极管的单向导电性，仅允许交流输入信号的正半周（或负半周）通过，将交流电（AC）转换为脉动直流电（DC）。
电路组成
- 输入：交流电源（如变压器输出的低压AC）。
- 整流元件：二极管（如1N4007），充当“单向开关”。
- 负载：需直流供电的元件（如电阻、LED、电机）。
- 输出：负载两端的脉动直流电压。

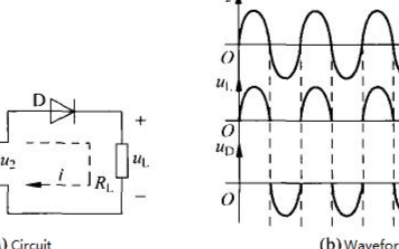

工作过程
以正半波整流为例（常用类型）：
- 正半周（输入电压 > 0）：
二极管正向偏置→导通→电流流过负载，输出波形与输入正半周相同。 - 负半周（输入电压 < 0）：
二极管反向偏置→截止→无电流通过负载，输出电压为0。
输出波形：周期性脉动直流（仅保留输入波形的正半周，负半周被截断）。
关键参数计算
| 参数 | 公式 | 说明 |
|---|---|---|
| 输出电压（平均值） | ( V_{dc} = \frac{V_m}{\pi} ) | ( V_m )：输入交流峰值电压 |
| 输出电压（有效值） | ( V_{rms} = \frac{V_m}{2} ) | 负载电阻消耗的实际功率依据 |
| 纹波因数 | ( \gamma \approx 1.21 ) | 脉动程度（越高表示输出越不稳定） |
特点与局限性
- 优点：
结构简单，成本低，元件少。 - 缺点：
- 效率低：仅利用50%的输入波形能量。
- 纹波大：输出脉动剧烈，需额外滤波（如并联电容）。
- 变压器利用率低：负半周电流缺失可能导致磁化问题。
典型应用场景
- 低成本设备（如电池充电器、小功率LED驱动）。
- 对直流纹波要求不高的场合（需加滤波电容平滑输出）。
- 作为多级电源的预处理电路（如倍压整流的前级）。
改进方案
- 全波整流：桥式或中心抽头整流，利用率达100%，纹波更小。
- 增加滤波电容：大幅平滑输出电压（纹波因数↓）。
注意：半波整流仅适合低功率场景，高功率应用优先选择全波或桥式整流电路。
半波整流电路工作原理和特点
半波整流电路工作原理和特点 半波整流电路是一种常见的电路设计，它能将交流电信号转换成直流电信号。在本文中，我们将详细介绍半波整流电路的工作原理和特点。 一、半波整流电路的工作原理 半波整流电路
2024-02-01 10:39:18
单相半波整流电路matlab仿真
《单相半波整流电路matlab仿真.ppt》由会员分享，可在线阅读，更多相关《单相半波整流电路matlab仿真.ppt(16页珍藏版)》请在人人文库网上搜索。1、单相半波可控整流电路 matlab
微风挽雨
2021-07-06 06:39:59
半波整流电路输出波形失真
用面包板搭制了一个半波整流电路，输入正弦波，输出是没有问题的，但是一旦接入后级的求峰值电路，半波整流电路的输出就会出现大量杂波，想请教如何解决这一问题。（可以的话我可加微信现金支付酬劳）下面是我的电路图。WangKailun147(微信号)
A4567
2019-12-06 18:59:40
半波整流电路的原理图及波形图
半波整流电路的原理，半波整流电路的波形图，当A点电位高于G点时（高于0V），或当A点电位低于G点时（低于0V），二极管的顺向与逆向偏压情况，以及二极管电压与负载电压等。
2020-02-20 01:56:09
全波整流电路与半波整流电路的比较
整流电路是电子电路中的基本组成部分，其主要功能是将交流电（AC）转换为直流电（DC）。在整流电路中，全波整流电路和半波整流电路是两种最为常见的整流方式。两者在工作原理、电路结构、性能特点以及应用场景等方面存在着显著的差异。以下将对全波整流电路与半波整流电路进行详细比较。
2024-10-11 11:12:04
全波整流电路和半波整流电路的区别
全波整流电路和半波整流电路是两种基本的整流技术，用于将交流电（AC）转换为直流电（DC）。它们在工作原理、效率、输出波形以及应用范围等方面有着显著的差异。 工作原理的比较 半波整流电路： 半波整流电路
2024-02-04 15:31:40
半波整流电路原理图
半波整流电路的优点在于结构简单，只需要一个二极管，成本低，效率相对较高。然而，其缺点也很明显，由于只利用了交流电的正半周期，输出电压脉动大，电源利用率低，因此只适用于对电源要求不高的简单电路
2024-04-03 17:34:05
精密半波整流电路的特点
利用二极管的单向导电特性，和放大器的优良放大性能相结合，可做到对输入交变信号（尤其是小幅度的电压信号）进行精密的整流，由此构成精密半波整流电路。若由此再添加简单电路（甚至是一只电阻）即可构成精密全波整流电路。
2020-02-20 22:05:25
三相半波整流电路滤波电容计算
小陈保肝整理了三相半波整流电路，包括带电容滤波和不带电容滤波的，并使用Saber软件对两种电路进行仿真，其中着重对带电容滤波仿真模型中电容参数进行了详细计算。
2023-01-12 14:31:47
用图说明精密半波整流电路的结构和原理
利用二极管（开关器件）的单向电导率特性和放大器优异的放大性能，可用于对输入交流信号（特别是小幅值电压信号）进行精确整流，从而形成精密的半波整流电路。如果增加一个简单的电路，就可以构建一个精确的全波整流电路。
2023-07-04 17:22:44
全波整流电路和半波整流电路哪个好
全波整流电路和半波整流电路是两种主要的整流技术，它们的主要作用是将交流电（AC）转换为直流电（DC）。这两种整流技术在工作原理、效率、输出电流的波形以及应用范围等方面存在显著的差异。 工作原理对比
2024-05-02 14:41:00
单向半波整流电路和单相桥式整流电路有何区别？
**第2章 直流稳压电路2.1二极管整流电路由于电网系统供给的电能都是交流电，因此必须将交流电转换成直流电，所以本小节主要讲的是单向半波整流电路和单相桥式整流电路。（1）单向半波整流电路变压器负边
wdc596933938
2021-07-09 07:13:54
单相半波整流电路由哪些部分组成
年电工（初级）试题及解析及电工（初级）考试平台1、【判断题】()并列敷设的电缆，其接头的位置宜相互错开，电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。（√）2、【判断题】()单相半波整流电路由一台变压器、两个二级管和负载组成。（×）3、【判断题】()如果条件允许，...
天天aom
2021-09-02 09:19:23
半波整流电路的工作原理详解
半波整流电路是一种最简单的整流电路，它使用一个二极管来实现交流电到直流电的转换。在讨论半波整流器的工作原理时，我们需要理解几个关键概念：交流（AC）电源、二极管的单向导电特性以及负载。 交流（AC
2024-02-03 16:14:59
半波整流电路中的滤波电容计算
半波整流电路的应用比较广泛，它可以将交流电压变换成直流电压，配合一颗容量大一点的滤波电容后可以输出较平稳的直流电压。那么这颗滤波电容究竟需要多大呢？有人说根据经验，需要用XXuF的电容。那么也会有
2023-04-17 12:08:58
半波整流电路组成 半波整流电路的作用
T的作用：将电网电压u1降压为数值适当的交流电压U2 1. U2为正半周时，二极管VD导通，此时Ur=u2; 2. U2为负半周时，二极管VD截止，此时Ur=0。
2022-10-19 11:06:42

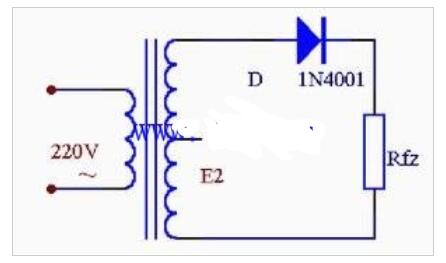

半波整流电路的原理说明
图1是一种最简略的整流电路。它由电源变压器B、整流二极管D和负载电阻Rfz构成。变压器把市电电压改换为所需求的交变电压e2，D 再把沟通电改换为脉动直流电。
2020-09-26 09:38:38
什么是全波整流电路？全波整流电路构建过程
全波整流电路是将交流电的完整周期转换为脉动直流电的整流电路。与仅利用输入交流周期的半波的半波整流电路不一样，全波整流电路利用全周期，全波整流可以克服半波整流电路效率较低的问题。
2022-12-19 16:15:35
单相半波整流电路详解
在电子电路中工作时，它们中的大多数使用直流电源。整流电路的工作原理是利用电子元件的单向导电性，将正负极性的交流电变成只有一个极性的直流电。整流电路有两种类型：单向和三相。这里我们将介绍一些单相整流电路的基本知识。
2023-07-04 17:24:49
关于全波整流电路的相关知识
全波整流电路是将交流电的完整周期转换为脉动直流电的整流电路。 与仅利用输入交流周期的半波的半波整流电路不一样，全波整流电路利用全周期，全波整流可以克服半波整流电路效率较低的问题。
2023-02-02 10:37:25
常见的整流电路有哪三种形式（整流电路原理）
单相半波整流电路是最简单的整流电路形式。它使用一颗二极管将输入交流信号的负半周去除，输出为单向的脉动直流信号。半波整流电路的成本低，但效率相对较低。
2024-01-12 14:25:03

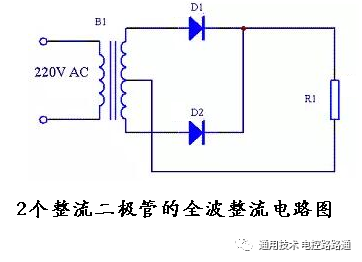

2个整流二极管的全波整流电路图
