74ls148的功能及原理

分享:

好的,74LS148 是一款经典的8线-3线优先编码器集成电路,属于TTL 74系列逻辑芯片。它的核心功能是将8个输入信号(通常是低电平有效的)编码成一个3位的二进制码输出,并且具有优先权处理能力和扩展功能


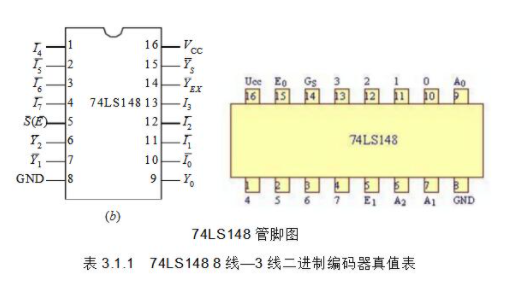

核心功能

  1. 优先编码: 它接受8个输入信号(I̅₀I̅₇,通常低电平有效 - 即0V代表有效信号)。当多个输入同时有效时,它会自动选择其中优先级最高的输入(编号最大的输入优先级最高,即 I̅₇ 优先级最高,I̅₀ 最低)进行编码。
  2. 输出: 根据选中的有效输入,产生对应的3位二进制反码输出A̅₂, A̅₁, A̅₀)。例如:
    • I̅₇ 有效(低)时,输出应为 A̅₂A̅₁A̅₀ = 000(对应二进制7的补码形式)。
    • I̅₆ 有效(低)时,输出应为 A̅₂A̅₁A̅₀ = 001(对应二进制6的补码形式)。
    • ... 以此类推 ...
    • I̅₀ 有效(低)时,输出应为 A̅₂A̅₁A̅₀ = 111(对应二进制0的补码形式)。
    • 重要: 输出的是输入编号的二进制补码(也就是输入编号的二进制值取反)。I̅₇ 最高优先级输出 000I̅₀ 最低优先级输出 111
  3. 扩展功能:
    • 使能输入 (E̅I̅): 也是一个低电平有效的输入。当 E̅I̅ = 1(高电平)时,芯片被禁止(Disable),所有输出(A̅₂, A̅₁, A̅₀, G̅S̅, E̅O̅)都处于无效状态(通常是高电平)。只有 当 E̅I̅ = 0(低电平)时,编码器才根据输入信号正常工作。
    • 组选通输出 (G̅S̅): 低电平有效。这个输出信号仅在编码器有效(E̅I̅ = 0)且至少有一个输入有效(为低)时才变为低电平。它表示芯片当前正在对一个有效的输入信号进行编码(有信号输入)。
    • 扩展输出 (E̅O̅): 低电平有效。这个输出信号仅在编码器有效(E̅I̅ = 0)且没有任何输入有效(所有输入均为高)时才变为低电平。它表示芯片当前处于“空闲”状态,没有有效输入需要编码,可以用来使能下一级优先编码器。这使得可以将多片74LS148级联起来,构建更大规模的优先编码器(如16线-4线、32线-5线等)。

工作原理简述

  1. 控制状态: 芯片首先看 E̅I̅。如果 E̅I̅ = 1 (高),芯片被禁用,所有输出无效。只有 E̅I̅ = 0 (低) 时,芯片才开始工作。
  2. 输入检测与优先级判定: 芯片检查8个输入 I̅₇I̅₀。它从最高优先级输入 I̅₇ 开始扫描。
  3. 寻找最高优先级有效输入:
    • 如果发现 I̅₇ = 0 (有效),不管其他输入状态如何(0或1),芯片只选择 I̅₇ 进行编码。输出对应的编码 (A̅₂A̅₁A̅₀ = 000),并且使 G̅S̅ = 0 (表示有输入有效),E̅O̅ = 1 (因为有输入有效)。
    • 如果 I̅₇ = 1 (无效),则检查下一个优先级 I̅₆
    • 如果 I̅₆ = 0 (有效),则选择 I̅₆ 进行编码 (001), G̅S̅ = 0, E̅O̅ = 1
    • 依此类推,向下检查输入,直到找到一个低电平(有效)的输入为止。
  4. 无有效输入的情况: 如果检查完所有8个输入,发现它们全部为高电平(无效),则:
    • 输出 A̅₂A̅₁A̅₀111(虽然这个值也和 I̅₀ 有效时的输出相同,但这时没有输入有效)。
    • G̅S̅ = 1 (表示没有有效输入)。
    • E̅O̅ = 0 (表示“空闲”,可以用于级联下一级芯片)。
  5. 输出:
    • 编码输出 (A̅₂A̅₁A̅₀):反映被选中的最高优先级输入对应的二进制补码。
    • G̅S̅:为低表示当前芯片正在编码有效输入(有信号)。
    • E̅O̅:为低表示当前芯片没有有效输入(没有信号,可以允许下一级工作)。
  6. 级联: 将上一级芯片的 E̅O̅ 连接到下一级芯片的 E̅I̅。当上级芯片的所有输入都无效(高电平)时,其 E̅O̅ = 0,这个低电平使能下一级芯片工作。如果上级芯片有有效输入,则其 E̅O̅ = 1(高电平),禁止下一级芯片工作,确保只有优先级最高的一级芯片在编码。

关键特性总结

  • 类型: 8线-3线优先编码器
  • 输入: 8个低电平有效输入 (I̅₀ - I̅₇, I̅₇ 优先级最高)
  • 主要输出: 3位二进制补码输出 (A̅₀, A̅₁, A̅₂)
  • 控制/扩展输入: 低电平有效使能输入 (E̅I̅)
  • 控制/扩展输出:
    • 低电平有效组选通输出 (G̅S̅,表示芯片在编码有效输入)
    • 低电平有效扩展输出 (E̅O̅,表示芯片空闲可用于级联)
  • 功能: 将优先级最高的有效输入信号编码为二进制补码输出,具有级联扩展能力。
  • 应用: 中断请求优先级控制、键盘编码、数据选择与路由、状态监测、构建更大规模编码器。

理解 74LS148 的关键在于牢记它的输入低电平有效优先级判定(最高编号输入优先级最高)输出二进制补码以及通过 E̅I̅G̅S̅E̅O̅ 实现的芯片使能和级联功能。查看它的真值表是掌握其逻辑行为最直接的方式。
