好的，这里提供一份硬盘接口类型的中文图解说明。由于是纯文本描述，我将尽量清晰、形象地描述各种常见接口的物理形态和关键特征：
硬盘接口类型图解（文字描述版）
主要分为两大类：内置接口 和 外置接口。
一、 内置接口（固定在电脑机箱内使用）
-
SATA (Serial ATA - 串行ATA)
- 形状： 扁平的“L”型数据接口（通常为7针） + 扁平的电源接口（通常为15针）。
- 尺寸： 主要用于 3.5英寸机械硬盘(HDD) 和 2.5英寸固态硬盘(SSD)。
- 特点：
- 最常见的机械硬盘和入门/主流固态硬盘接口。
- 接口带宽依次递增：SATA I (1.5 Gbps), SATA II (3 Gbps), SATA III (6 Gbps)。
- 文字示意图：
┌─┐ (硬盘电路板)┌─────┴─┤ SATA数据口 (薄片L型)└──────┴─┤ SATA电源口 (稍宽L型)
-
M.2（原名 NGFF）
- 形状： 细长的插槽（金手指接口），直接插在主板的M.2插槽上。
- 尺寸： 有多种长度规格（如 2280 = 22mm宽 x 80mm长），用于 固态硬盘(SSD)。
- 关键： 物理接口统一，但协议不同：
- SATA协议： 性能同传统SATA接口。
- NVMe / PCIe协议： 高性能固态硬盘接口，利用PCIe通道，速度远超SATA。
- 金手指缺口：
B Key(缺左边)：主要支持SATA协议和部分PCIe x2。M Key(缺右边)：主要支持PCIe x4（NVMe）。B+M Key(两边各缺一小段)：兼容两种接口，常见于SATA协议M.2 SSD。
- 文字示意图：
_____________ (主板上的M.2插槽)| █ █ | (M.2 SSD，金手指上有缺口)¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯
-
PCIe (扩展卡式)
- 形状： 需插入主板上的PCIe扩展槽。
- 类型：
- 专用卡： SSD直接做成PCIe扩展卡形式，带有金手指。
- 转接卡： 通过转接卡将M.2 SSD安装在PCIe插槽上使用。
- 协议： 使用 NVMe协议。
- 特点： 速度非常快，通常是企业级或发烧级高性能固态硬盘的选择。
- 文字示意图：
[ 主板上的PCIe x16插槽 ]||└──> [ PCIe SSD扩展卡 ](有金手指连接器和硬盘芯片)
-
U.2 (原名 SFF-8639)
- 形状： 结合了SATA电源部分（类似）和一个较宽的数据接口。接口较大。
- 协议： 使用 NVMe / PCIe协议。
- 特点： 主要用于企业级高性能2.5英寸固态硬盘(SSD)，可热插拔（需机箱支持）。速度与高端M.2 NVMe SSD相当。外观尺寸和传统的2.5英寸SATA SSD一样。
- 文字示意图：
┌─────────────┐│ ┏━━━━━━┓ │ (2.5英寸盘体)└─┨ U.2 ├─────┐ │┗━━┯━━┛ │ │(宽数据口) (电源口)
-
SAS (Serial Attached SCSI)
- 形状： 数据口和电源口结合成一个较宽的接口（比SATA厚实）。金手指中间通常有隔断。
- 特点： 主要用于企业级服务器和工作站，支持机械硬盘和固态硬盘。向下兼容SATA设备（SAS控制器能用SATA硬盘，反之不行）。更高的可靠性、支持双端口、更快的速度（SAS-4达22.5 Gbps）。
- 文字示意图：
┌─────┬─────┐ (硬盘电路板)└─┐ ┃ ┃ ┌─┘└───┴───┘ (一个较宽的插口，内有金手指隔断)
二、 外置接口（通过线缆连接电脑外部）
-
USB (Universal Serial Bus)
- 形状： 多种多样（Type-A, Type-B, Micro-B, Type-C）。
- 版本： USB 2.0 (慢), USB 3.0/3.1/3.2 Gen 1 (5 Gbps), USB 3.1/3.2 Gen 2 (10 Gbps), USB 3.2 Gen 2x2 (20 Gbps), USB4 / Thunderbolt 3/4 (40 Gbps)。
- 特点： 最普遍的外置接口，硬盘盒或移动硬盘常用。接口形状和速度版本同样重要。USB Type-C 接口因其正反可插、高带宽潜力成为主流。
- 文字示意图：
[ 硬盘盒] --- <USB 线缆> --- [电脑USB接口]
-
Thunderbolt (雷电)
- 形状： 几乎总是使用 USB Type-C 形状的接口（物理外观同Type-C）。
- 协议： 在USB Type-C物理接口上运行Thunderbolt协议（需要设备原生支持或认证）。
- 特点：
- 极高的速度：Thunderbolt 3/4 = 40 Gbps。
- 支持数据、视频输出、充电、菊花链。
- 通常用于专业级高性能外置存储。
- 文字示意图：
[ 雷电硬盘盒] --- <雷电/USB-C线> --- [电脑雷电/USB-C口]（特别注意：线缆和接口都需支持雷电协议才有效）。
-
eSATA (External SATA)
- 形状： 类似内置SATA接口但更坚固。
- 特点： 提供与内置SATA接口相当的速度，用于外置硬盘盒。需要额外供电。现在被USB 3.0及以上和Thunderbolt取代。
- 文字示意图：
[ eSATA硬盘盒] --- <eSATA线> --- [电脑eSATA接口]+[ 额外电源线]
关键图解要素总结
- 物理形状： SATA（双L型）， M.2（细长金手指）， PCIe（扩展卡金手指）， U.2（宽厚接口）， SAS（宽接口有隔断）， USB（类型多，Type-C常见）， Thunderbolt（外观为Type-C）， eSATA（加固版SATA）。
- 传输协议： SATA协议（慢）， NVMe协议（快，基于PCIe）， SAS协议（企业级快）， USB协议（速度由版本决定）， Thunderbolt协议（非常快）。
- 适用硬盘： 机械硬盘(HDD)通常用SATA或SAS；固态硬盘(SSD)接口选择多（SATA, M.2 SATA/NVMe, PCIe NVMe, U.2 NVMe, SAS）。
- 性能定位： SATA < M.2 SATA ≈ 外置USB < NVMe (M.2/U.2/PCIe) < 雷电外置
重要提醒：
- M.2是一个物理插槽接口标准，它支持SATA或NVMe/PCIe两种不同的数据传输协议。 买M.2 SSD时一定要分清协议（直接影响速度）！
- Thunderbolt使用USB Type-C物理接口，但不是所有USB-C口都支持雷电协议。
- 接口形状、使用的传输协议以及线缆版本共同决定了最终的数据传输速度。
希望这份文字图解说明能帮助你清晰理解各种硬盘接口的形态、特点和区别！在实际购买或升级时，务必根据接口的形状、所支持的协议以及实际需求（性能、预算、应用场景）来选择。
固态硬盘的接口类型有哪些
固态硬盘的接口类型有很多种，目前主流的接口还是以SATA为主，毕竟固态硬盘的消费级产品还是要考虑从机械硬盘升级上来的这部分用户，包括mSATA和SATA-e也都是SATA接口的一个分支。
2020-08-21 16:35:26
SSD硬盘的接口类型有哪些
固态硬盘（SSD）的接口类型对于其性能和兼容性至关重要。以下是一些常见的SSD接口类型，以及它们的特点： 1. SATA接口（Serial ATA） SATA接口是目前最广泛使用的硬盘接口之一，它
2024-11-23 09:38:54
硬盘的接口类型可分为哪几种
WD10EARS的硬盘其品牌为_____3、从整体的角度看，硬盘的接口类型可分为IDE,____,SCSI,SAS,CE 和光纤通道六种，它们各自拥有不同的技术规范，具有不同的传输速度。4、硬盘的内部由磁...
ChristineGu
2021-09-02 08:48:29
光纤通信接口类型都有哪些
光纤通信接口类型众多，每种接口都有其特定的应用场景和优缺点。以下是一些常见的光纤通信接口类型： 一、主要接口类型 SC接口 全称：Subscriber Connector 形状：外壳为矩形 连接方式
2024-12-24 10:53:23
常见的USB接口类型该如何区分
随着 USB Type-C 接口被苹果推上热门话题，那么对于我们普通的消费者来说，各种 USB 接口类型 我们知道多少？买一个设备回来我们是否会遇到各种接口各种线用不了的情况呢？ 通过上面这一张图片
2022-06-18 09:22:58
家用游戏机的控制器接口类型
家用游戏机的控制器接口类型是游戏机和手柄之间进行连接和通信的关键部分。它决定了用户如何与游戏机进行交互，并直接影响到游戏体验的质量和多样性。本文将详细介绍几种常见的家用游戏机控制器接口类型，包括有线
2024-01-04 11:23:01
条形液晶屏有哪些接口类型?
条形液晶屏有哪些接口类型? 随着科技的不断发展，条形液晶屏已成为众多领域的重要显示设备。为了更好地满足不同的应用需求，条形液晶屏提供了多种接口类型。接下来条形液晶屏厂家将对条形液晶屏的接口类型及其
2023-11-24 16:35:49
Micro USB接口类型和规格
Micro USB接口概述 Micro USB接口是一种USB 2.0标准的接口类型，它由USB Implementers Forum（USB-IF）在2007年推出，旨在为移动设备提供一种更小、更
2024-11-27 09:54:38
工控机的接口类型都有哪些
我们经常会拿工控机去跟普通家用电脑进行对比，其实，两者之间最大的区别是功能不同，而功能不同最主要提现在接口类型上。工控机接口类型有哪些？得先从工控机所使用的主板说起，目前主流的工控机使用的基本是工业
2022-05-30 15:13:41
接口类型低速
接口类型低速（1.5Mbps）：常应用于键盘、鼠标等外设，在USB1.0和USB1.1版本只支持此速率全速（12Mbps）：应用于音频等，在stm32f105-stm32f107，以及
study875
2021-08-05 06:06:16
工业交换机接口类型的详细介绍
工业交换机作为局域网节点连接的网络设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种工业交换机接口类型。接下来就由飞畅科
2020-12-25 14:49:03
CAN总线的接口类型
CAN总线（Controller Area Network）是一种基于广播的串行通信协议，广泛用于连接分布式系统中的各个设备，实现它们之间的数据交换和控制。CAN总线接口的定义涵盖了物理层和数据链路层的多个方面，包括接口类型、引脚定义、通信速率等。以下是对CAN总线接口定义的详细阐述。
2024-09-03 14:13:03
常见的工业交换机接口类型
这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
2020-05-16 09:32:17
简述线缆接口类型
在日常生活中，当我们使用计算机、手机、平板电脑时，有很多线缆接口类型常常会用到，但是不是每个人都能很明确的区分这些接口，避免出错，这是学习计算机的基础和常识性问题。
2019-08-18 10:43:30

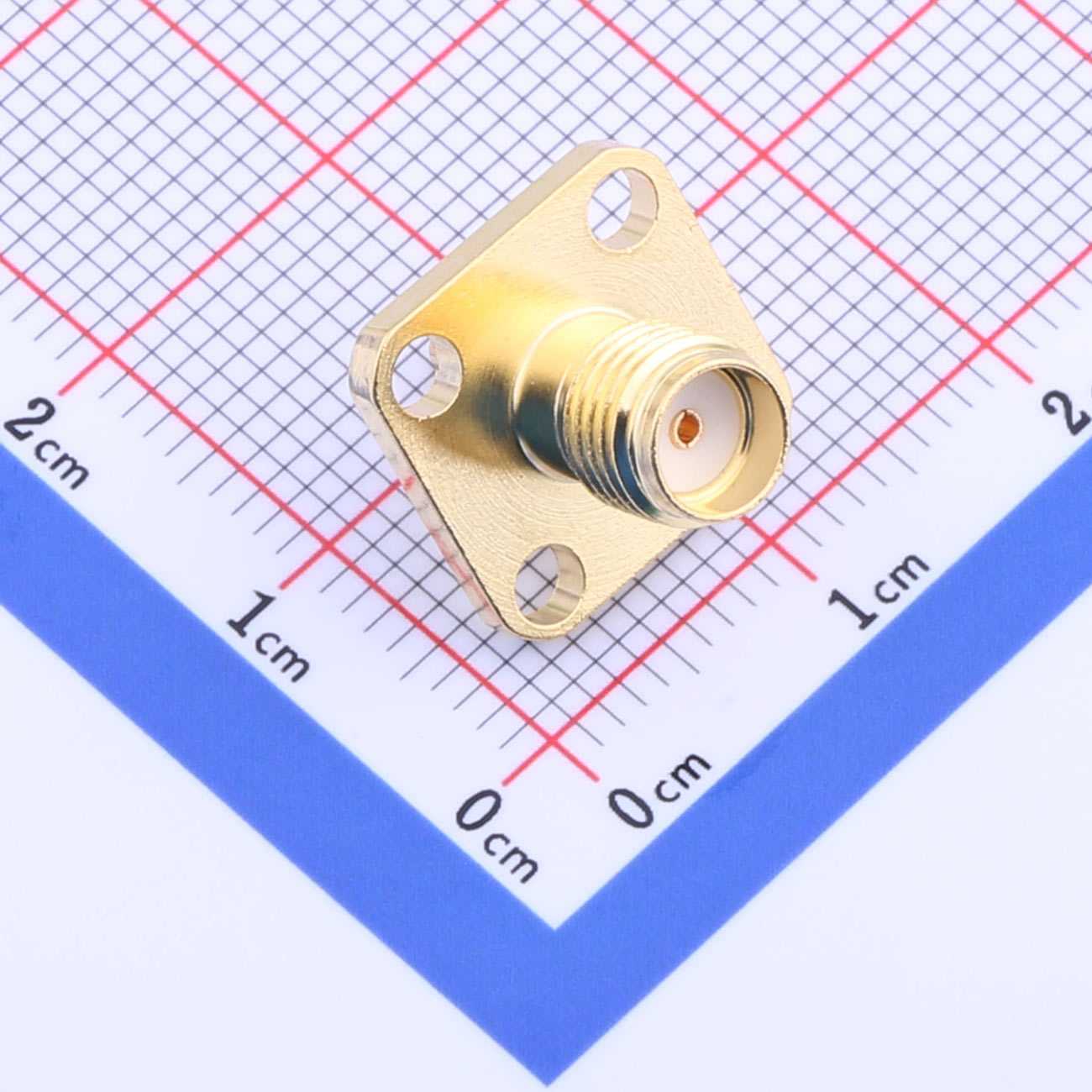

连接器类型：接头 射频系列：SMA 接口类型：内孔 端口数量：1 接口直径：4.6mm
