使用STM32驱动电机并通过L298N模块控制，需按照以下步骤进行：

1. 硬件连接

L298N模块引脚说明

IN1~IN4：控制电机方向的输入引脚（连接STM32的GPIO）。
ENA, ENB：电机使能引脚（连接STM32的PWM输出，用于调速）。
+12V：电机电源（根据电机电压选择，如7-35V）。
+5V：模块逻辑电源（可接STM32的5V输出或外部电源）。
GND：共地（必须与STM32的GND连接）。
OUT1~OUT4：连接电机的输出端。

接线示例

电机A：OUT1和OUT2接电机A的正负极。
电机B：OUT3和OUT4接电机B的正负极（若使用双电机）。
STM32连接：
- IN1 → PA0（GPIO）
- IN2 → PA1（GPIO）
- ENA → PA2（PWM引脚，如TIM2_CH1）
- GND → STM32的GND
电源：
- 电机电源（+12V）接外部电源（如电池）。
- +5V可接STM32的5V（仅当外部电源≤12V时，否则需独立供电）。

2. 软件配置

GPIO和PWM初始化

// 使用STM32 HAL库示例
#include "stm32f1xx_hal.h"

// 初始化GPIO（方向控制）
void MX_GPIO_Init(void) {
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  __HAL_RCC_GPIOA_CLK_ENABLE();

  // IN1和IN2（电机A方向）
  GPIO_InitStruct.Pin = GPIO_PIN_0 | GPIO_PIN_1;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

// 初始化PWM（速度控制）
void MX_TIM2_Init(void) {
  TIM_HandleTypeDef htim2;
  htim2.Instance = TIM2;
  htim2.Init.Prescaler = 71;          // 72MHz / (71+1) = 1MHz
  htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
  htim2.Init.Period = 999;            // PWM频率 = 1MHz / 1000 = 1kHz
  htim2.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
  HAL_TIM_PWM_Init(&htim2);

  TIM_OC_InitTypeDef sConfigOC = {0};
  sConfigOC.OCMode = TIM_OCMODE_PWM1;
  sConfigOC.Pulse = 500;             // 初始占空比50%
  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
  HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC, TIM_CHANNEL_1);
  HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1);  // 启动PWM
}

控制电机方向和速度

// 设置电机A方向（正转/反转/停止）
void MotorA_SetDirection(uint8_t dir) {
  switch(dir) {
    case FORWARD:
      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET);
      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_RESET);
      break;
    case REVERSE:
      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);
      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_SET);
      break;
    case STOP:
      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);
      HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_RESET);
      break;
  }
}

// 设置电机A速度（0~100%）
void MotorA_SetSpeed(uint8_t speed) {
  uint16_t pulse = (speed * 999) / 100;  // 占空比计算
  __HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_1, pulse);
}

3. 关键注意事项

共地：STM32和L298N的GND必须连接。
电源隔离：若电机电压较高（如24V），建议独立供电，避免干扰STM32。
PWM频率：推荐1kHz-10kHz，过高会导致L298N发热。
散热：大电流时需为L298N安装散热片。
保护二极管：若L298N模块未集成，需在电机两端并联续流二极管。

4. 调试技巧

电机不转：检查ENA/ENB是否使能（PWM输出是否正常）。
方向错误：检查IN1/IN2电平组合。
发热严重：降低PWM占空比或检查电源电压是否过高。

通过上述步骤，可实现STM32对电机的方向和速度控制。

L298驱动arduino的L298N电机驱动模块和直流电机接线具体步骤

L298驱动arduino的L298N电机驱动模块和直流电机接线具体步骤如下：1.第一步，将数字3、4脚接L298模块的的IN1和IN2(逻辑输入)脚。2.第二步，10接ENA脚(通道A使能)电机接

风尚男人 2021-09-08 07:52:46

有关L298N 电机驱动板详细介绍

、电磁阀、直流电机以及步进电机。什么是L298N？L298是L293电机驱动芯片的高功率、大电流版本，由Multiwatt 15封装，N是L298的封装标识符，另外还有其他两种不同类型的封装方式：P立式封装HN侧安封装L298N就是L298的立式封装，源自意法半导体集团旗下品牌产.

王伟01 2021-06-29 07:53:50

L298驱动的步进电机本身没有细分功能请问软件上可以细分吗？

L298驱动的步进电机本身没有细分功能请问软件上可以细分吗？怎么实现?有例程分享吗?

winber 2023-11-10 06:04:18

L297是什么？L297与L298是如何结合的？

步进电机控制与LCD显示L297与L298上次介绍了PWM和L298结合的电机调速！接下来介绍L297与L298结合的例子！PWM电机调速下面是L297的简介：L297是步进电机专用控制器，它能产生

一巷清苑 2021-07-08 06:57:22

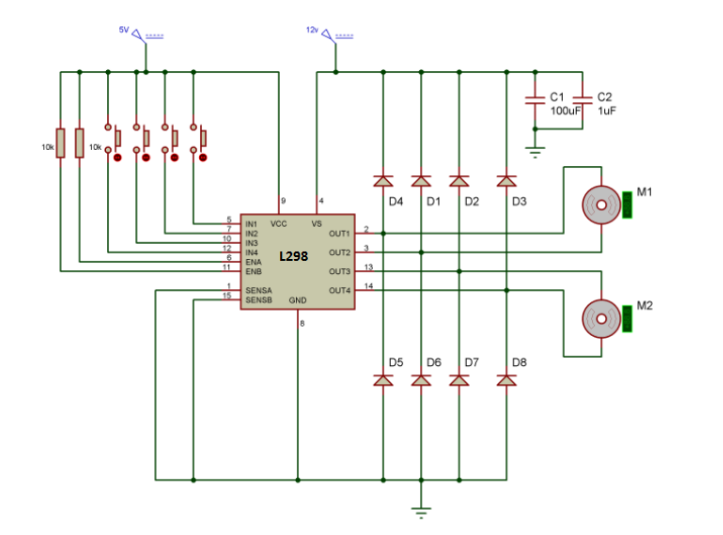

请问L298电机驱动为什么加四个二极管呢？

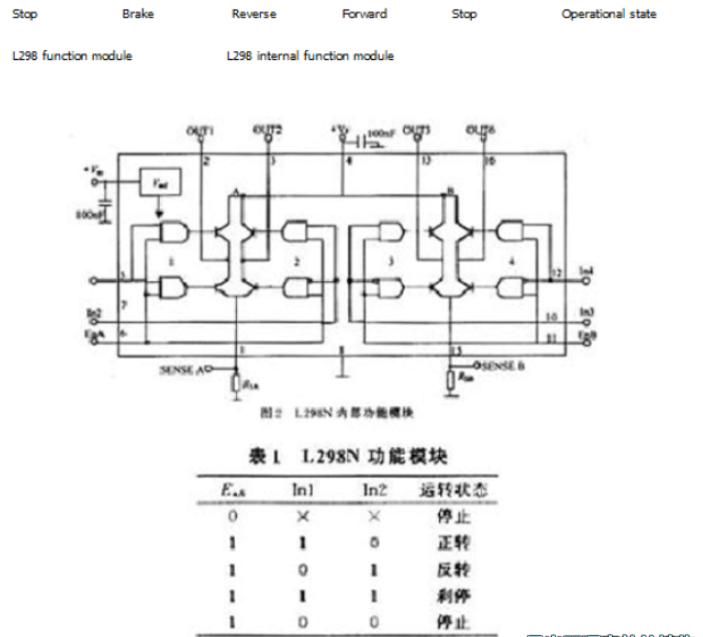

L298电机驱动为什么加四个二极管这个是功能表这个是原理图

蔡甸一角 2023-03-09 17:18:38

使用L298的双向电机控制器电路

控制两个电机的H桥电机驱动器ICL298。让我们看看这个IC L298是如何工作的，以及如何在这个电机控制器电路中使用它。

2023-07-02 15:58:13

怎样用树莓派和L298电机驱动器控制直流电机

L298被称为双向双向电机驱动器，它基于双H桥电机驱动器IC。该电路允许您在任一方向上独立控制两个直流电机。

2019-08-01 14:16:11

Analog端口为什么无法驱动L298N电机芯片

利用Arduino的Analog端口无法驱动L298N电机芯片的解释问题描述第一章 L298芯片1.1 L298N芯片概述1.2 L298N电气属性第二章 L298工作原理第三章 L298调速策略

人走了 2021-09-01 07:14:02

STM32使用按键驱动L298N电机模块控制电机正反转

其中有关L298N电机驱动的基础部分在我的某一篇博客中已经写到了，大家可以参考这篇博配置好L298N电机驱动。传送门在这里：【STM32小案例 04 】STM32简单使用L298N电机驱动模块控制

wo4456 2021-06-28 11:00:25

基于L298N电机驱动模块的原理及使用案例

最近因为接触了L298N模块，发现网络上的教程太多有点乱，就自己总结了一下关于L298N电机驱动模块的一些原理和使用方法。

2020-10-18 09:57:53

如何使用STM32与L298N驱动进行电机PID调速

为什么要对电机进行PID调速？如何使用STM32与L298N驱动进行电机PID调速？

Lucia_nie 2021-09-18 08:45:29

L298N驱动电机模块

元器件,L298N,驱动电机,L298,行业芯事,经验分享

2022-07-10 20:30:20

两相四线步进电机的驱动资料下载

说明：STM32、L298、TB6612、步进电机。一：L298驱动步进电机1.关于L298原理：电机驱动模块内部有H桥的电路，包括4个三极管和1个电机，要使电机运转，必须导通对角线上的一对三极管

笑过就走 2021-06-29 09:31:55

按芯片资料焊接的l298出现爆炸

我焊接了一个L298电路，思路是按照官方文档里焊接的。电源是24V电源，结果L298直接爆炸。差点炸了伤到我，吓到宝宝了。我就改了一个地方RS电阻，用的2欧姆电阻。

h1654155958.0520 2020-03-31 09:00:42

基于L298P双全桥驱动器的A000079 Arduino电机护罩

A000079，Arduino电机护罩基于L298，这是一种双全桥驱动器，设计用于驱动感应负载，如继电器，螺线管，直流和步进电机。它允许您使用Arduino板驱动两个直流电机，独立控制每个直流电机

60user94 2019-06-28 13:19:15

L298N引脚定义及功能

一．L298N芯片 L298是15脚Multiwatt封装的L298N，内部包含4通道逻辑驱动电路；是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥驱动器，接收标准TTL逻辑电平

2023-09-11 11:09:35

求助: 怎样实现L298N同时带动4个电机吗？

理论上L298N可以同时带动4个电机吗？L298其实是4个独立的io控制，但要怎么实现?

jf_48564940 2022-03-24 23:06:20

如何用STM32连接L298N去驱动电机

今日进程：学会了如何用STM32去连接L298N电机驱动去驱动电机，使轮子转起来这个图片是我从百度上找到的，也是找了好久，才知道L298N的引脚是怎么用的，用STM32的引脚去连接电机中的IN引脚

fejlkel 2022-02-24 06:26:47

L298n电机驱动模块。

电力电子技术,L298N,L298,行业芯事,经验分享

2022-05-02 20:29:56

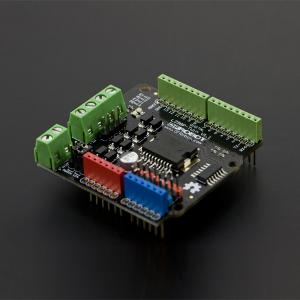

dfrobotArduino平台双路电机驱动扩展板简介
