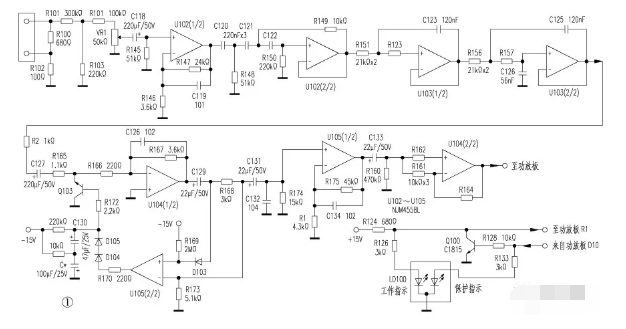

低音炮功放电路图

好的，这里提供一个典型的AB类/BTL立体声低音炮功放的核心电路图概念说明和关键组件示意图。这类电路常见于有源低音炮。

请注意：

1. 这只是一个简化的原理性框图，实际电路会更复杂，包含保护电路、滤波网络、电源管理等细节。
2. 完整、详细的工程级电路图通常需要查阅具体的芯片手册或专业设计图纸。
3. 制作功放涉及高压、危险！务必具备充分的电子知识、安全措施和测试设备，否则可能损坏元件或造成人身伤害。
4. 许多爱好者会选择使用现成的功放模块（如TDA7293, TDA7294, TPA3116等）来构建。

核心功能模块与连接示意图（中文说明）

以下是一个使用专用功放芯片（如TDA7293 / LM3886 或 TPA3116类 D类芯片）驱动低音炮喇叭的典型结构框图：

1. 输入信号源：

   • (左侧) 左右声道音频信号输入 (通常从功放前级或接收器的“Sub Out” / “LFE Out”来)。
   • 可选：低频管理电路 (分频器) - 这部分通常在输入级之后，将混合后的左右声道信号中高于某个频率（如80-120Hz）的部分滤掉，只保留低频信号送给功放。它可以是一个独立的模块或集成在前级。

2. 信号混合与放大：

   • 混合电路：将输入的左右声道信号相加混合成一个单声道信号（专供低音炮使用）。
   • 前级电压放大：放大混合后的低电平信号，驱动后级功率放大级。可能集成在专用的低音炮处理芯片中。

3. 功率放大器模块：

   • (核心) 功率放大芯片 (例如 TDA7293, TDA7294, LM3886 - AB类 或 TPA3116D2 - D类)：
     • 作用：将前级提供的电压信号进行大电流放大，使其有能力驱动喇叭。
   • BTL (桥接负载) 配置 (关键！)：
     • 为什么？ 单颗功放芯片在单电源供电下，其峰值电压输出受限于电源电压。采用两颗功放芯片配置成BTL模式，可以将同一个信号的反相和正相版本分别驱动喇叭的两端，使喇叭两端的峰值电压差达到两倍的单芯片最大输出电压！这将输出功率提高约4倍（相同电源电压和负载阻抗下）。
     • 示意图：

       +Vcc  [芯片1+]  \  喇叭  /  [芯片2+]  +Vcc
                     |   (+)       (+)   |
       输入信号---> [输入1] [芯片1-]-----[芯片2-] [输入2]  <--- 输入信号的反相（由反相电路提供）
                     |           |       |
                     GND         GND     GND

     • 芯片1驱动喇叭正端 (+)，芯片2驱动喇叭负端 (-)，两个芯片输出信号的相位差为180度。它们“推挽”工作，大幅度提升喇叭上的电压摆幅。
     • (替代方案： 有些专用低音炮功放芯片内部就集成了一对BTL通道，或使用支持PBTL的单颗大功率D类芯片 )

4. 输出：

   • 功率放大器的输出直接驱动低音炮扬声器单元 (通常4Ω或8Ω)。

5. 电源供给模块：

   • (极其重要!) 大功率变压器： 根据功放芯片需求和期望的功率选择合适的变压器（次级电压和电流）。
   • 整流桥： 将变压器的交流输出整流成脉动直流。
   • 大容量滤波电容： 对整流后的直流进行滤波和平滑，储存能量，提供功放瞬时所需的大电流。电容值通常很大（例如数千μF到数万μF）。
   • 电源地 (Power Ground) 与信号地 (Signal Ground)： 合理设计接地回路对于避免噪声和稳定性至关重要。常采用“星型接地”。

关键组件图示简述

虽然无法画出完整的精确原理图，这里用文字和简单符号表示核心功率放大和电源部分：

      交流输入
         |
    [ 大功率变压器 ]
         |    (次级输出)
         |
    [====整流桥====]
         |
         +-----(+)-----  [大容量电解电容]   ------  (+Vcc)  ------  [功放芯片1 V+]  | [功放芯片2 V+]
         |                (+)   |   (-)                         |             |
         |               ------ GND (主地) ------               |             |
         +-----(-)-----  [大容量电解电容]   ------  (GND)  ------  [功放芯片1 GND] | [功放芯片2 GND]
                      (负电源或单电源GND)                 [功放芯片1 V-]  | [功放芯片2 V-]
                                                                  |             |
                         前级低音信号 ---> [功放芯片1 IN+] | [功放芯片2 IN+]   |
                               (信号地) --------------- [功放芯片1 SGND] | [功放芯片2 SGND] -.
                              反相信号 ---> [功放芯片1 IN-] | [功放芯片2 IN-]   | (信号地连接到主地)
                                                                  |             |
                                                                  |             |
                                                                  [OUT+] ------ \ /
                                                                                 |  [ 低音喇叭 ]  阻抗：如 4Ω
                                                                  [OUT-] ------ / \
                                                                             (喇叭负)

(关键说明 - BTL接法)：

• 图中的 [功放芯片1] 和 [功放芯片2] 被配置为BTL。
• 前级低音信号 直接输入到 [功放芯片1 IN+]。
• 前级低音信号 需要经过一个反相器 后变成 反相信号，输入到 [功放芯片2 IN+]。 (图中[功放芯片2 IN+] 实际接收的是反相后的信号，而 [功放芯片2 IN-] 通常会连接到内部的参考电压或信号地)。
• 喇叭连接在 [功放芯片1 OUT+] 和 [功放芯片2 OUT+] 之间。喇叭本身没有一端直接接到电源地(GND)！
• 两个芯片的供电都是相同的 +Vcc 和 GND (单电源)。

重要提醒和补充

1. 安全第一： 构建和测试功放涉及市电(交流220V)和直流高压，非常危险！必须严格遵守安全操作规程：断电操作、绝缘良好、使用隔离变压器、电容放电等。
2. 散热： 功放芯片（尤其是AB类）发热巨大！必须安装足够大的散热器，配合导热硅脂，保证芯片不会过热损坏。D类芯片效率高发热小。
3. 芯片选择： 不同芯片的引脚定义、外围电路（反馈电阻、增益设定、保护电路、自举电路等）、最大电压和电流都不同！务必查阅并严格遵循你所选用的 具体芯片的官方数据手册(Datasheet)！这是成功的关键。常见AB类芯片有TDA7293, TDA7294, LM3886；D类芯片有TPA3116D2, TPA3255等。
4. 电源能力： 变压器的功率（瓦数）、次级电压和整流滤波后的直流电压 (+Vcc) 直接决定了最大输出功率。电压过低功率不足，过高可能烧芯片。直流电压 (+Vcc) 一般至少要比峰值输出交流电压高几伏。
5. 输出功率估算 (AB类 BTL)： 理想最大峰值功率 ≈ (+Vcc)^2 / (2 * Rl) (Rl为喇叭阻抗)。实际持续功率（RMS）会比这小很多（约为此值的1/5到1/3）。功率需求取决于你的低音炮喇叭和听音环境。
6. 低通滤波器： 作为低音炮，必须限制只放大低频段信号（通常是80Hz-120Hz以下）。这可以通过前级的有源滤波电路或集成DSP/专用低音炮管理芯片来实现。
7. 喇叭保护： 实际电路中通常包含喇叭保护继电器，防止开机冲击(DC Offset)和过流损坏喇叭。
8. 参考资源：
   • 芯片Datasheet： 在芯片生产商官网（TI, ST, NXP, Infineon等）搜索你选定芯片的型号。如 “TDA7293 Datasheet”。
   • 经典应用电路： Datasheet中通常会提供推荐的电路图（原理图）。
   • 电子爱好者论坛： 如www.crystalradio.cn, www.diyaudio.com（英文）等，有很多制作实例和讨论。

总结

一个基本的低音炮功放电路核心在于：

1. 为低音设计的信号输入（可能包含低通滤波）。
2. (核心)BTL配置的高功率输出级（使用1对芯片或专用单芯片）。
3. 强健稳定的高功率电源（变压器 + 整流 + 大电容滤波）。

再次强调：务必根据所选芯片的官方Datasheet进行设计和制作，并高度重视安全！ 如果你只是想了解概念，这个框图已经足够；如果需要实际制作，请深入研究具体芯片的资料并参考成熟的设计方案。
