在STM32微控制器上实现空间矢量脉宽调制（SVPWM）是驱动三相电机（如BLDC或PMSM）的关键技术。以下是实现步骤和要点：
1. SVPWM基本原理

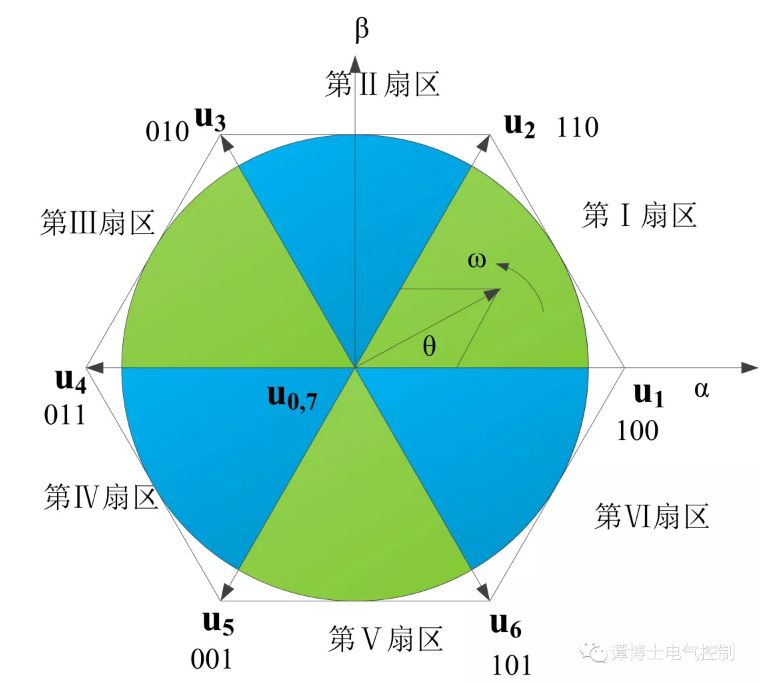

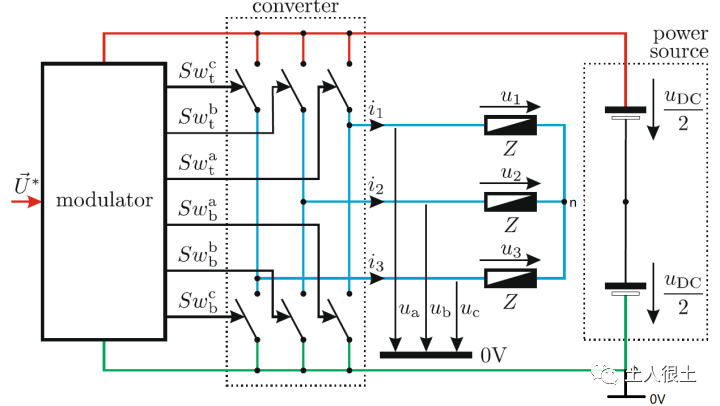

- 目标：通过组合6个基本电压矢量，合成近似圆形的旋转磁场，提高电压利用率。
- 关键步骤：
- 扇区判断：根据电压矢量的角度确定当前所在的扇区（共6个扇区）。
- 矢量作用时间计算：计算两个相邻矢量及零矢量的占空比。
- PWM波形生成：通过调整定时器的占空比输出合成的矢量。
2. STM32硬件配置
所需资源：
- 高级定时器（如TIM1、TIM8）：支持互补PWM输出和死区时间插入。

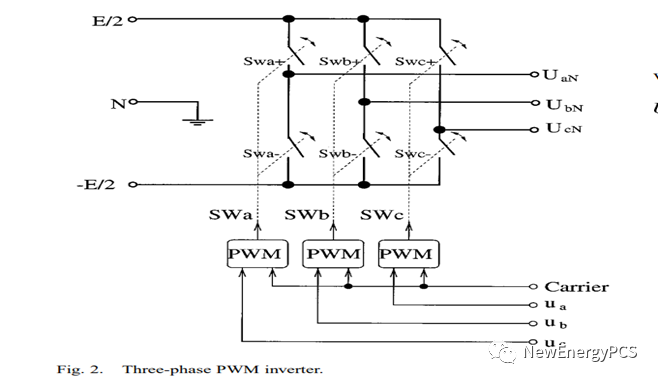

- GPIO引脚：用于输出3对互补PWM信号（驱动三相逆变桥）。
- ADC（可选）：用于电流/电压反馈（实现闭环控制）。
CubeMX配置步骤：
- 开启高级定时器（如TIM1）：
- 选择 PWM Generation CHx/CHxN 模式（互补输出）。
- 设置 PWM频率（通常10-20kHz），根据电机特性调整。
- 配置 死区时间（Dead Time，防止上下桥臂直通）。
- 选择 中心对齐模式（Center-aligned），减少谐波。
- 时钟配置：确保定时器时钟足够高（例如72MHz），以支持高分辨率PWM。
3. SVPWM算法实现
代码流程：

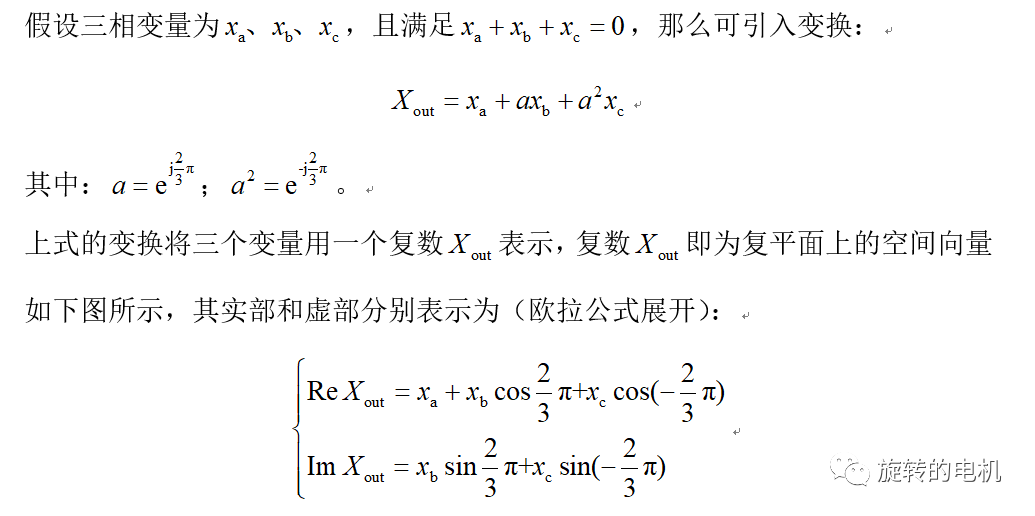

- 输入电压矢量：将目标电压（Vα, Vβ）转换为极坐标系（幅值、角度）。
- 确定扇区：
- 计算角度θ，确定所在扇区（0~5）。
- 计算占空比：
- 根据扇区，计算相邻矢量作用时间（T1, T2）和零矢量时间（T0）。
- 归一化为定时器的计数值。
- 更新PWM占空比：
- 根据扇区和计算的时间，设置定时器通道的比较寄存器（CCRx）。
示例代码片段（伪代码）：
// 以扇区1为例
void SVPWM_Update(float Vα, float Vβ) {
// 1. 计算扇区
float theta = atan2(Vβ, Vα);
int sector = (int)(theta / (M_PI/3));
// 2. 计算矢量作用时间（简化公式）
float T1 = (sqrt(3) * Ts * Vα) / Vdc;
float T2 = (Ts * (Vβ + Vα / sqrt(3))) / Vdc;
float T0 = Ts - T1 - T2;
// 3. 根据扇区分配PWM占空比
switch(sector) {
case 0:
TIM1->CCR1 = T1 + T2 + T0/2;
TIM1->CCR2 = T2 + T0/2;
TIM1->CCR3 = T0/2;
break;
// 其他扇区类似...
}
}4. 关键注意事项
- 死区时间：必须根据功率器件特性设置，防止短路（通常50ns~1µs）。
- 电压限制：确保合成矢量幅值不超过逆变器最大输出电压（(V_{dc}/\sqrt{3})）。
- 实时性：SVPWM计算需在每个PWM周期更新，建议在定时器中断中处理。
5. 调试与优化
- 示波器观察：验证PWM波形是否对称，死区时间是否生效。
- 电机响应测试：调整PWM频率和电压矢量，优化电机启动和运行平稳性。
- FOC结合：SVPWM常与磁场定向控制（FOC）结合使用，需配合Clarke/Park变换。
6. 参考资料
- STM32应用笔记：AN1017（电机控制专题）。
- STM32Cube库：参考
Motor Control Library中的SVPWM实现。 - 书籍：《现代电机控制技术》（王成元）第4章。
通过上述步骤，你可以在STM32上高效实现SVPWM驱动三相电机。建议先从STM32CubeMX生成基础代码，再逐步集成算法逻辑。
