双刀双掷开关

好的！这是一个关于电子元器件的中文介绍：

双刀双掷开关

中文名称： 双刀双掷开关
简称： DPDT开关 (英文“Double Pole Double Throw”的缩写)

详细解释

双刀：
- 指开关内部包含两个独立的电路通道（或称为“活动触点”）。
- 可以同时控制两个独立的电路的通断状态。
- “刀”指的就是活动的接触点。
双掷：
- 指每个“刀”都有两个不同的位置或连接点。
- 意味着每个活动触点都可以在两个不同的静止触点之间进行切换。
- “掷”指的就是静止的触点位置。

功能和结构特点

核心功能： 用一个开关操纵杆/拨片，同时控制两个独立电路的连接方式。
触点配置：
- 总共有6个接线端。
- 对于每个刀（每个独立通道）：
  - 有1个公共端，这是活动触点连接的中心点。
  - 有2个“掷”端，公共端可以选择连接到其中之一。
- 两个通道（两个公共端和对应的两组掷端）是电隔离的，但它们机械联动。当你操作开关时，两个通道会同步切换状态。
工作状态： 通常有两个稳定的开关位置。
- 位置1： 通道1的公共端连接到其掷端A，通道2的公共端连接到其掷端A。
- 位置2： 通道1的公共端连接到其掷端B，通道2的公共端连接到其掷端B。

典型符号图示 (文字描述)

虽然无法在这里画图，典型的电路符号包含：

一个代表开关操作臂的线条。
两条并列的“Z”或“L”型折线，表示两个独立的刀（每个刀连接到一个公共端）。
每个刀的左右两侧各有一个与“Z/L”端点连接的短线，代表两个掷端。

常见应用

双刀双掷开关用途广泛，特别是在需要同时切换两个独立信号、电源或控制线路的场合：

电源切换/正反转控制：
- 电机正反转控制： 最常见应用之一。通过切换两个通道的连接（如交换直流电机的正负极），实现改变电机旋转方向。
- 电源路径切换： 在两路电源（如主电源/备用电源）之间切换负载。
信号路由：
- 在两组输入信号之间选择一组输出（例如，在两个音频源之间切换，立体声情况下需要同时切换左右声道）。
- 在两组输出设备之间切换一组输入信号。
- 信号平衡/非平衡转换。
桥接电路： 在音频放大或测量电路中构建H桥或其他桥式结构。
状态选择/模式切换： 在需要同时改变两个电路设置的地方使用。
测试设备： 用于连接测试点、切换量程或校准信号路径。

总结

双刀双掷开关是一种具有两个独立可控通道（双刀）且每个通道可在两个不同连接点之间切换（双掷） 的开关元件。它通过一个操作机构实现两个通道的同步切换，非常适合需要同时控制两个电路连接状态的应用场景，如电机正反转控制、电源切换和立体声音源切换等。

求一款类似双刀双掷开关的芯片

推荐一款类似双刀双掷开关的芯片呗！

fysydfdsfw 2019-07-03 04:36:01

多控开关接线方式

用两个单刀双掷开关和多个双刀双掷开关控制一个灯的接线方式下载proteus8.11仿真文件

渭水一方 2021-12-21 16:29:42

两款电动窗帘电路原理分享

将双刀双掷开关扳至d、b，电动机D正转．传动绳带着帘布、撞击压块向某方向移动，当撞击压块触及限位开关K1时，电路断开，停止工作。当将双刀双掷开关扳至a、c时，电动机D反转，窗帘向反方向移动，当撞击压

糖栗子 2021-05-20 07:46:21

一款五控开关多线开关接线电路图解析

我们先来看一下三控开关的接线方法，不难看出，只要增加中间双刀双掷开关的数量，就可以实现多地点控制一盏灯（理论上可以是无限数量），四控、五控、六控...，想增加多少都可以。

bairunwanda168 2021-04-26 06:22:30

一例多控开关的接线图分享

一例多控开关的接线图，三位控制，改变三个开关任意一个开关状态，实现开关灯，需要2个单刀双掷开关和一个双刀双掷开关。

2020-10-28 10:42:40

Pasternack推出双脊波导机电继电器开关新产品

Pasternack双脊波导机电开关新产品现有12种模式可供选择，这些模式在SPDT（单刀双掷开关）和可选的DPDT（双刀双掷开关）配置中具有6.5 GHz至40 GHz的宽带多倍频程频率覆盖。

2020-06-24 15:27:44

双控开关的连接方法常见的照明控制原理图

家居和装修常面临灯饰、台灯的线路连接，三个开关控制一盏灯，就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开关，也可用双开代替。

2022-08-17 11:35:57

三控开关怎么接_三控开关接线图

三控开关是指三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。如果没有的话，可以用双开代替。

2019-08-02 15:32:24

三控电灯开关电路图

三控开关是指三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。如果没有的话，可以用双开代替。

2019-07-25 15:18:06

双刀双掷开关与高速DPDT模拟开关PIN.SGM7222介绍

•BCT4222C是一个高带宽、快速双极双掷(DPDT)模拟开关。宽的带宽和低bit-to-bit倾斜允许它通过高速差分信号具有良好的信号完整性。每个开关都是双向的,提供很少或没有衰减高速信号的输出

2022-08-23 14:37:25

两个DIY电动窗帘电路的电路图分析

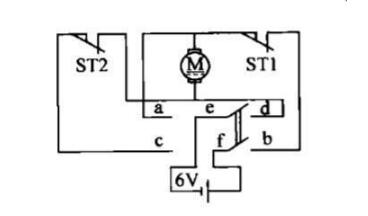

工作说明：该电路用了两个限位开关ST1、ST2，一台直流电动机M，一个双刀双掷开关QS和一组6V干电池。

2022-10-24 09:44:47

电动窗帘电路图分享

将双刀双掷开关扳至d、b，电动机M正转，传动绳带着帘布、撞击压块（用于碰触限位开关的）向某方向移动，当撞击压块触及限位开关ST1时，电路断开。

2019-09-22 10:39:29

双控开关/多控开关控制一盏灯电路图

双控开关在电工学里边称为阵式双掷开关，多控开关称为双刀双掷开关；这里边讲的‘刀’实际上便是开关里边的动接触点，‘掷’便是静接触点。双掷开关在电气设备上边还可以当做是自锁互锁关联，便是他们中间不能够另外合闭，务必是一个断掉一个合闭；开关的基本原理就简易详细介绍这么多。

2020-12-13 11:07:14

ASW7227 高速USB 2.0（480Mbps）双刀双掷开关

欢迎来电咨询，林先生，***（微信同号）

小佑_ 2021-11-23 10:54:19

巧用开关控制蓄电池的充放电资料分享

充电又要将电池组变为串联方式,实在太麻烦.有什么电路能解决电池组的串联充电而并联供电的问题呢? 　　经过分析.采用一个双刀双掷开关解决这个问题.其电原理图如附图所示.充电时将开关扳至"充电

颜刚YanG 2021-05-13 07:43:58

方便实用的遥控器接收头两用检测器资料分享

(如图2)接入电路也可等效代换ZD(稳压值为5．4V左右)。K1为带自锁功能的双刀双掷开关。红外接收头插座，可以用IC插座剪开使用。本电路因元件较少，不用印板，可直接搭焊。笔者用正常的遥控器在10m外发射时，本接收头能听到声音，看到闪光。

gvjhvbc 2021-05-14 07:00:37

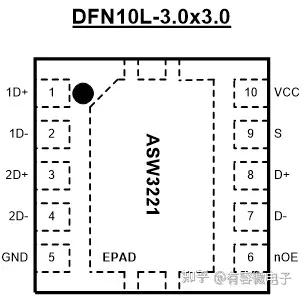

GRANDMICRO有容微电子ASW3221：具备单使能端和断电保护的高速双刀双掷开关
