好的，我们来详细解释一下步进电机的细分及其控制原理。
什么是步进电机细分？
步进电机细分是一种电子控制技术。它的核心目的是将一个整步（即步进电机固有的基本步距角）分解成若干个更小的步距角来运行。
- 基本概念： 一个常规的两相混合式步进电机，其基本步距角通常为 1.8°（整步模式）。这意味着驱动器每接收到一个脉冲，电机转子就精确地转动 1.8°。
- 细分的作用： 通过细分技术，驱动器内部会对输入的每一个脉冲信号进行处理，生成一系列更细小的中间步骤。例如，4 细分（1/4步）模式下，驱动器接收到 1 个输入脉冲后，会将其等效地分解为 4 个微小的电流变化步骤。结果是，电机转子需要接收到 4 个这样的细分后的内部驱动信号，才能完成原来 1.8° 的旋转，相当于每接收 1 个外部脉冲只转动 0.45°。
- 效果： 细分的主要效果是显著提高了步进电机运行的分辨率（每步的转角更小）和运动平滑性。它让电机在低速时运行更平稳、振动更小、噪音更低，同时减少了共振现象的发生。更高的细分倍数（如 8、16、32、64、128、256 甚至更高）意味着更高的分辨率和更平滑的运行。
- 不变的本质： 需要注意的是，细分并没有改变步进电机本体的机械结构和固有的步距角特性。它纯粹是通过更精确地控制输送给电机线圈的电流，让转子能够稳定地停在两个物理整步之间的位置上。
细分控制的原理是什么？
细分控制的核心原理是对步进电机两相线圈中的电流进行精密的余弦和正弦波形控制，通过控制合成磁通矢量的方向来精确定位转子。
-

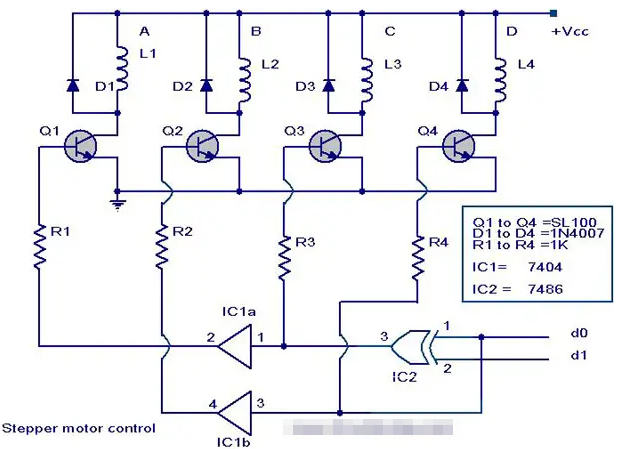

整步电流控制（对比）：
- 在整步模式下，驱动器给两相线圈（通常称为 A 相和 B 相）通入的是满额的方波电流。
- 电流状态只有几种离散的组合：A 正最大/B 零、A 正最大/B 正最大、A 零/B 正最大、A 负最大/B 正最大... 以此类推。每个状态对应一个确定的整步位置。
- 电流的切换是跃变的，导致力矩变化剧烈，是低速振动和噪音的主要来源。
-
细分电流控制（核心）：
- 电流按正弦规律变化： 在细分模式下，驱动器控制 A 相和 B 相线圈的电流不再是非正即负的满额方波，而是连续的、按余弦（Cos）和正弦（Sin）规律变化的阶梯波形（理想目标是完美的正弦波）。
- 公式表示：
Ia = Im * Cos(θ)(A 相电流)Ib = Im * Sin(θ)(B 相电流)- 其中：
Ia,Ib：A 相和 B 相的瞬时电流。Im：线圈能承受的最大峰值电流（由驱动器设置）。θ：希望转子转到的目标电角度（是机械角度乘以电机极对数）。对于细分来说，θ 被精细地等分。
- 合成磁通矢量： 给 A 相通入余弦电流，给 B 相通入正弦电流后，在电机气隙中产生的合成磁通矢量的方向角
φ就等于目标电角度θ(φ = θ)。 - 精确停位： 根据电机电磁原理，转子会试图保持其磁场与气隙合成磁通矢量方向一致，以达到稳定平衡。因此，通过精确控制
Ia和Ib的比值（即控制θ），就能精确控制合成磁通矢量的方向φ，从而让转子停在两个整步物理位置之间的任意微小角度位置上。
-
实现过程简述（在驱动器内部）：
- 脉冲和方向信号输入： 上位机（如 PLC、单片机）给驱动器发送脉冲和方向信号。每个脉冲对应一个细分步（不再是原来的物理整步）。
- 细分设置： 驱动器通过拨码开关、驱动器参数设置软件或在控制信号中指定，获知当前使用的细分倍数 N。
- 角度计算器： 驱动器内部有一个计数器（或相位累加器）。每当接收到一个外部输入脉冲，该计数器的值就增加
360° / N（如果是整步，则直接 +90° 或 -90°）。 - 查表/DDS： 驱动器内部通常预存了（或通过算法实时计算）对应细分步角度 θ（计数器的当前值）的正弦和余弦函数值（也可能是经过一些优化补偿的值）。
- D/A 转换： 根据查表或计算得到的 sin(θ) 和 cos(θ) 值，驱动器内部的数模转换器将其转换为对应的模拟电压参考信号。
- 电流控制： 驱动器内部的电流控制环（通常采用 PWM 技术）将参考电压信号与通过采样电阻实际检测到的电机线圈电流反馈信号进行比较，驱动功率电路（H桥）调节 A、B 两相的电流
Ia和Ib，使它们精确跟踪Im * Cos(θ)和Im * Sin(θ)。 - 驱动电机： 精确控制的两相电流流入电机线圈，产生理想的旋转磁场或精确定位的磁场矢量，使转子平稳地转动一个细分步的角度。
关键优势总结
- 更高的分辨率： 将整步分解成微小步距，实现更精密的定位。
- 更平滑的运行： 连续的电流变化（接近正弦波）代替方波跃变，显著减小低速振动、噪音和扭矩波动。
- 减少/消除共振： 运行更平稳，避免了电机在固有共振频率点附近产生的剧烈振动。
- 精度一致性提升： 良好的细分驱动下，微步步距误差可控制在很小的范围。
- 提高扭矩： 尤其在中高速范围，由于波形更接近理想的正弦，能更充分地利用电机的扭矩潜力（但也可能带来额外的发热）。
重要补充
- 细分倍数越高，对驱动器电流控制精度和电机本身的性能要求越高。过高的细分如果电流控制不好，可能无法达到预期精度甚至导致不稳定。
- 细分的分辨率是一种控制分辨率（或理论分辨率），电机的最终定位精度还取决于负载惯量、摩擦力、传动机构精度、驱动器电流控制精度、电机本身的制造精度等因素。
- 细分并不能提高步进电机的“最高转速”。电机的最高速度主要受限于绕组电感、反电动势和电源电压。
总而言之，步进电机细分通过驱动器精密控制两相线圈的电流为连续变化的正弦波（阶梯逼近），精确控制定子合成磁通矢量的方向，使转子能够稳定地停在传统整步位置之间的任意点上，从而实现了更高分辨率、更平滑、更安静的运行效果。
