n型半导体掺入几价元素

中掺入三价元素，如硼、铝等，形成空穴（正电荷）的半导体。而N型半导体是指在半导体材料中掺入五价元素，如磷、砷等，形成自由电子（负电荷）的半导体。 性质 P型半导体和N型半导体的性质主要表现在以下几个方面： 2.1 导电性质 P型半导

N型半导体也被称为电子型半导体,它(们)是自由电子浓度远大于空穴浓度的杂质半导体。N型半导体靠电子导电,在半导体材料中掺入微量磷、砷、锑等元素后,半导体材料中就会产生很多带负电的电子 ,使半导体中自由电子的浓度大大高于空穴浓度

。 1. p型半导体和n型半导体 半导体的特性与杂质的掺杂有关。p型半导体通过向原材料中掺入一些三价杂质离子，如硼 (B) 或铝 (Al) 来实现。这些杂质的掺入导致晶格中缺少电子，形成所谓的“空穴”。空穴可以视为带正电荷的移动空位，带有正

微量掺杂元素表征的意义1.材料性能掺杂元素可改变半导体的能带结构和载流子行为，从而决定器件的电学特性。以硅材料为例，掺入五价砷（As）元素可为晶格引入多余电子，使本征硅转变为n型半导体，直接影响导电

高纯的单晶硅是重要的半导体材料。在单晶硅中掺入微量的第IIIA族元素，形成p型硅半导体；掺入微量的第VA族元素，形成n型半导体。p型半导体和n型半导体结合在一起形成p-n结

载流子则是正空穴。多数载流子对于半导体器件的性能和特性具有重要的影响，因此对多数载流子的研究和认识是半导体物理学的重要内容。 n型半导体是指在原本的半导体中，加入了一个杂质元素，使得半导体材料中的带电粒子变得不平衡。n型半导体材料中，掺

区别在于其内部的掺杂材料。P型半导体中的杂质原子掺入了三价元素（如硼、铝等），而N型半导体中则掺入五价元素（如砷、硅等）。这种掺杂形成的电荷不对称使得P型半导体中电子较少，空穴较多，而N型半导体中则恰好相反，电子较多，空穴较

N型单导体和P型半导体是两种不同类型的半导体材料，它们具有不同的电子特性和导电能力。

n型半导体和p型半导体之间的主要区别在于它们的载流子类型和浓度。

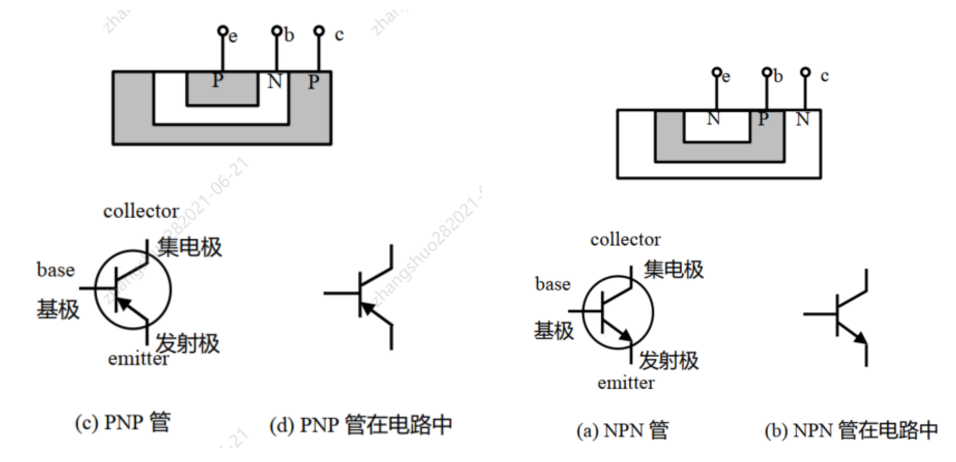

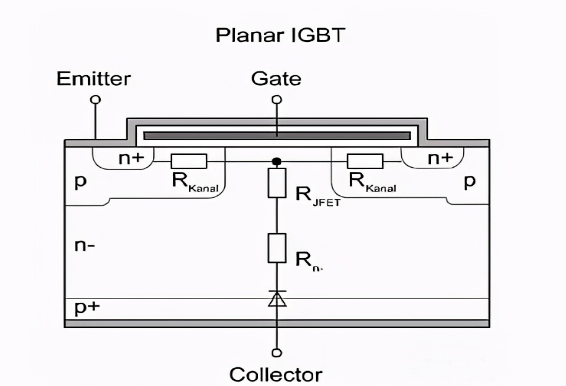

双极型晶体管分为NPN管和PNP管。N 英文 Negative（负），N型半导体：在4价硅材料中掺杂少量的5价元素如砷、磷等，行程N型掺杂半导体。所谓P英文Postive（正），指P型半导体：在4价的硅材料中掺杂少量的3价元素如硼等，形成P型掺杂半导体。

P型材料是通过向纯的硅或者其他半导体材料中掺入三价元素（如硼、铝等）而形成的。这些三价元素会在半导体材料中引入少量空穴（正电荷载流子）。

的 p 型半导体与 n 型半导体直接结合；二是利用 “杂质补偿作用”—— 在 p 型半导体局部区域掺入高浓度五价杂质（如磷），使该区域转变为 n 型半导体（形成反型层），或在 n 型半导体局部掺入高浓度三价杂质（如硼），使其转变为 p 型半导体，两种方式均可在交界面形成稳定的 PN 结。

微量掺杂元素在半导体器件的发展中起着至关重要的作用，可以精准调控半导体的电学、光学性能。对器件中微量掺杂元素的准确表征和分析是深入理解半导体器件特性、优化器件性能的关键步骤，然而由于微量掺杂元素含量极低，对它的检测和表征也面临很多挑战。

1、P型和N型半导体：本征半导体掺杂三价元素，根据高中学的化学键稳定性原理，会有“空穴”容易导电，因此，这里空穴是“多子”即多数载流子，掺杂类型为P（positive）型;同理，掺杂五价元素，电子为“多子”，掺杂类型为N（negative）型。

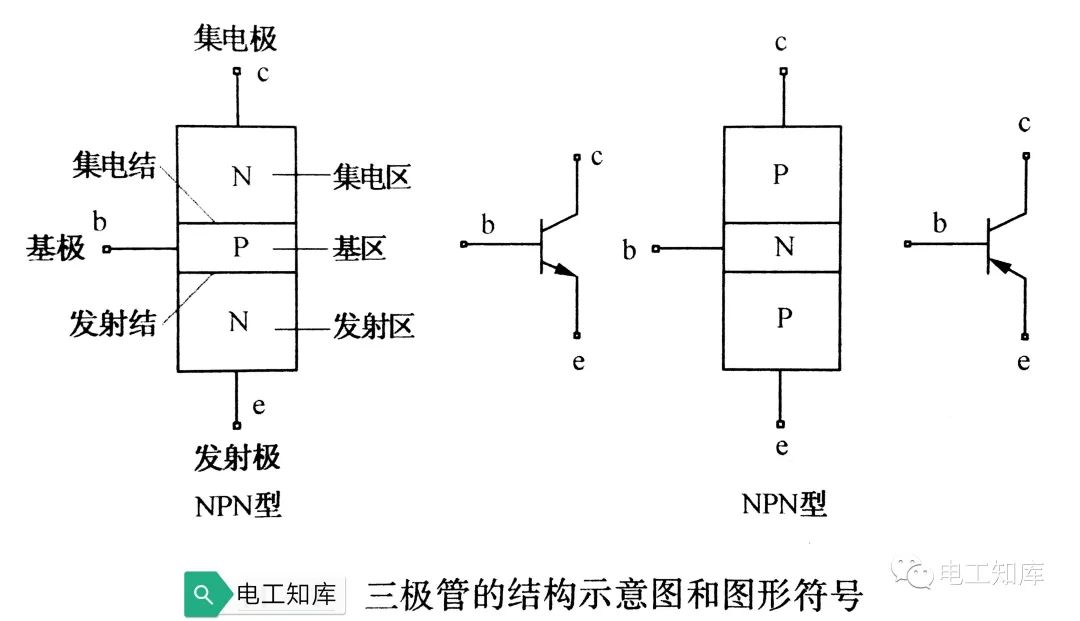

三极管分为NPN管和PNP管，N是英文Negative(负)的意思，指N型半导体，在4价的硅材料中参杂少量的5价元素砷、磷等； 形成N型半导体。 P是英文Positive(正)的意思，指P型半导体

半导体是四价元素，呈晶体结构，内部原子按一定规律整齐排列。高温或光照下，其电子冲破束缚，成为自由电子。电子跑出后留下的空位称空穴。故半导体有电子导电和空穴导电两种形式。 3、P型半导体 在半导体中掺入少量三价元素即成空穴型半导

制成的，常见的半导体材料有硅（Si）和锗（Ge）。半导体材料的导电性介于导体和绝缘体之间，可以通过掺杂杂质来改变其导电性。 1.2 PN结 半导体二极管的核心结构是PN结，它是由P型半导体和N型半导体组成的。P型半导体中掺杂了三价元素（如

　　PN结二极管由P型和N型两种半导体材料的两个相邻部分组成，这些材料是半导体，例如Si(硅)或 Ge(锗)，包括原子杂质。这里的半导体类型可以由杂质种类决定，而向半导体材料中添加杂质的过程称为掺杂。
