红外线IR发射管（Infrared Emitting Diode），中文全称为红外线发射二极管，是一种能将电能转化为特定波长红外光的半导体电子元件。以下是其核心特性及应用的详细介绍：
核心特性
- 发光原理
基于半导体PN结的电致发光效应，工作电压通常在 1.1-1.5V，驱动电流范围约 20-100mA，需串联限流电阻使用。 - 波长范围
主流型号发射波长为 850nm、940nm（不可见光），少数特殊型号可达 780nm（可见红光边缘）。 - 封装类型
常见封装：透明/蓝色环氧树脂（增强红外透射率）的 3mm、5mm 直插式圆柱封装，以及贴片封装（如SMD-LED系列）。
驱动电路示例
Vcc (+5V) —— [限流电阻] ——┳── IR发射管(+) ──┳── GND
└── (可选: 串联三极管驱动) - 限流电阻计算：
公式：( R = \frac{(V_{cc} - V_f)}{I_f} )
示例：( V_f = 1.2V ), ( I_f = 30mA ) → ( R = \frac{(5V - 1.2V)}{0.03A} = 126.7Ω )（选用标准值120Ω）
关键参数指标
| 参数 | 典型值 | 说明 |
|---|---|---|
| 正向电压 ( V_f ) | 1.1~1.5V | 导通所需电压 |
| 波长 ( \lambda ) | 850nm / 940nm | 940nm隐蔽性更佳 |
| 辐射强度 | 10~100mW/sr | 半角强度（单位：毫瓦/球面度） |
| 视角 | ±10°~±50° | 光束发散角度 |
核心应用场景
- 遥控设备
TV/空调遥控器（载波频率通常为38kHz，通过脉宽调制传输信号）。 - 夜视系统
安防摄像头配合850nm发射管实现无红曝补光（940nm无可见红光）。 - 传感器系统
- 红外对管（发射+接收管）用于物体检测（如自动感应水龙头）。
- 光电编码器（旋转位置检测）。
- 工业通信
短距离IrDA协议数据传输（需协议编码支持）。 - 生物检测
医疗设备中的血氧仪（结合接收管检测组织吸收）。
选型注意事项
- 波长匹配：接收端传感器（如IR接收头）需匹配发射波长（例如HS0038接收模块适配940nm）。
- 发射角度：窄角度（±10°）适用于定向传输；宽角度（±50°）用于广域覆盖。
- 抗干扰设计：高频调制（30-56kHz）可抑制环境光干扰（日光、白炽灯含红外光谱）。
- 散热管理：大功率发射管需PCB散热铜箔或金属基板（如COB封装）。
经典型号参考
- 直插型：
TSAL6200 (850nm, 40°), TSOP4838 (940nm接收头) - 贴片型：
SFH4546 (Osram, 850nm), VSLY5940 (Vishay, 940nm)
通过合理选型及电路设计，红外发射管可实现高效、稳定的非接触式信号传输与检测。

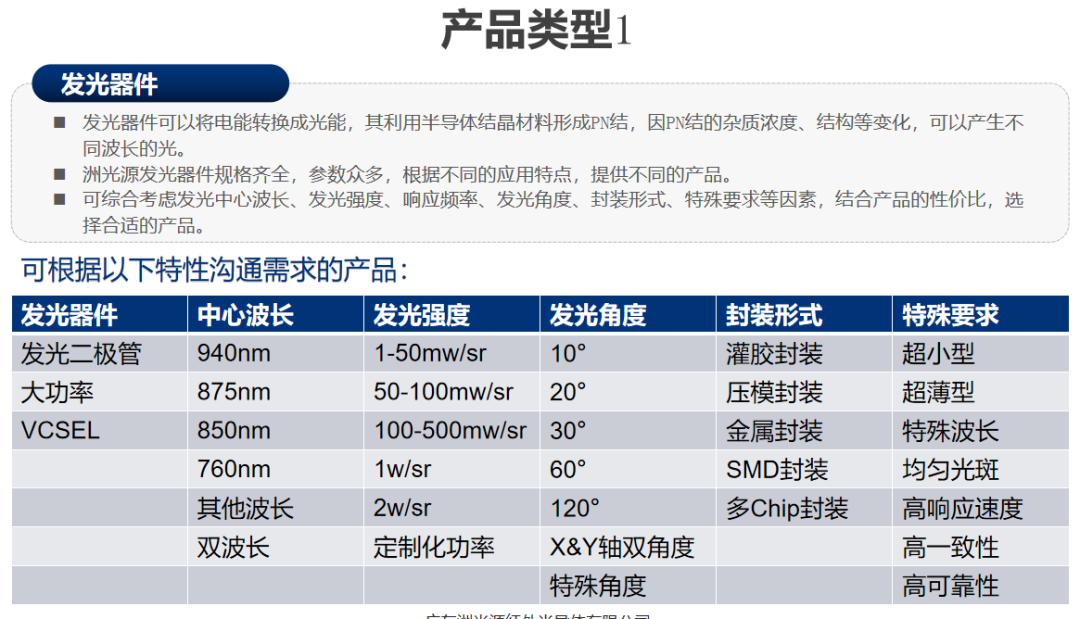

红外线发射管简介及参数 红外线发射管和接收管的工作原理
今天洲光源小编来给大家介绍下红外线发射管，对于红外线发射管大家应该有些疑惑 下面逐步介绍它的一些相关问题。包括：红外线发射管简介及参数、红外对管识别及红外测距系统原理、红外线发射管和接收管怎么区分
2023-11-18 17:33:25

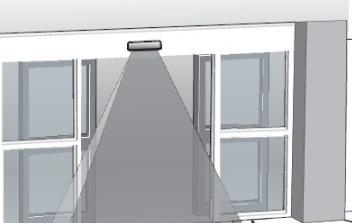

红外发射管_红外线发射接收的场景应用广泛
人们日常所见的红外线发射接收感应场景有许多，红外发射管_红外线发射接收的场景应用广泛，很多车辆的测速系统已经是用红外感应器来测量的了。当红外线接收管接收到 红外发射管发出的红外线时，灯关闭；还有常见的红外感应龙头也是应用了这种原理，还有哪些我们所熟悉的红外线发射接收场景应用呢？
2021-10-14 16:32:35
如何区分红外线发射管与红外线接收管
如何区分红外线发射管与红外线接收管 红外线技术在我们的日常生活中扮演着重要角色，它被广泛应用于安全监控、遥控器、自动化控制等领域。红外线发射管和红外线接收管是红外线技术中常见的元器件，它们分别负责
2024-01-31 15:04:06
了解红外线发射管的整体性是什么
人们通常把红外线发射管的发射管和红外线发射管的接收管一起称为红外线发射管对管。红外线发射管对管的外形与普通圆形的led发射管相近。初接触红外线发射管对管者，较难区分红外线发射管和红外线接收管。鑫环
2022-10-14 10:37:13
红外线发射管和红外线接收管的判断方法
人们习惯把红外线发射管和红外线接收管称为红外对管。红外对管的外形与普通圆形的发光二极管类似。初接触红外对管者，较难区分发射管和接收管。本文介绍三种简便的识别方法。
2020-02-14 06:11:00
请问红外线发射管和接收管的工作原理是什么？
红外线发射管加了一个电压，是否就发出特定频率的红外线，接收管接收到红外线时，对应管脚低电平？一直发送，就是一直低吗？
kdkashd
2019-07-09 04:36:14
如何提高红外线发射管在遥控器上的发射距离
如何提高红外线发射管在遥控器上的发射距离 遥控器成为了我们日常生活中不可或缺的一部分，我们通过遥控器可以控制电视、空调、音响等大量设备。而遥控器的核心部件之一就是红外线发射管，它能够将遥控器上
2024-01-31 14:47:55
5mm红外线发光二极管 佰鸿红外发射管的常规参数
红外线发射管是由红外发光二极管组成发光体，5mm红外线发光二极管 佰鸿红外发射管的常规参数，发光二极管、光电子器件系列常用的直径3mm,5mm为小功率红外线发射管。其中常用的红外发射管有30、45
2021-10-15 12:24:33
红外线LED发射管用途介绍
红外线LED发射管，是一种能发射出红外光的电子元器件，从被研发出来至今已经被广泛应用于各行各业，接下来本篇文章讲解红外线LED发射管具体有哪些用途？
2022-07-10 11:39:28

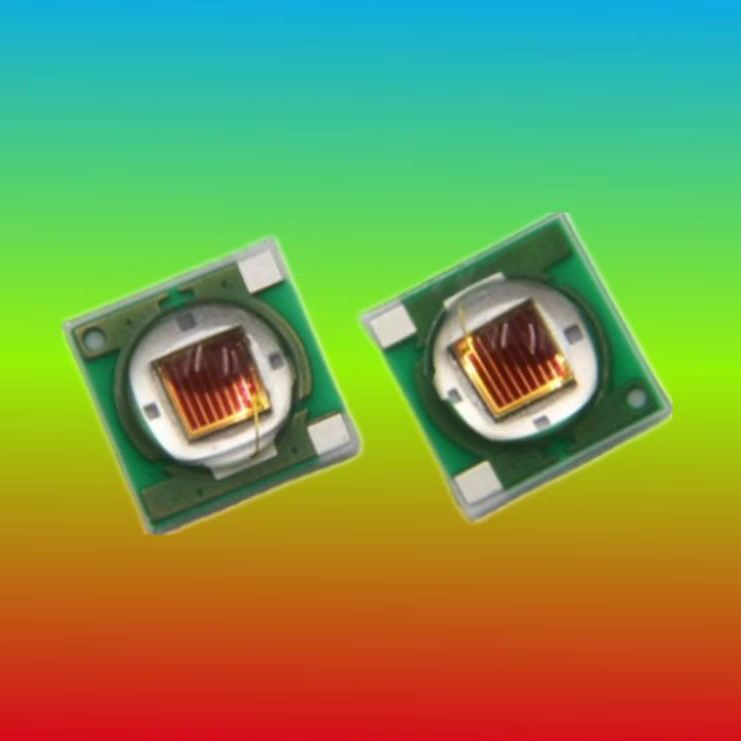

3535红外线 LED红外线 红外线LED
2022-04-27 09:36:13
红外线障碍物探测器相关资料分享
这种红外线障碍物探测器不仅能用于机器人行进跟踪控制，而且还可作为家庭和商店自动控制系统的重要部分。电路核心部分采用一只红外线发射LED(IR1)和一只红外线接收二极管(IR2)。
发财树
2021-04-28 07:03:20
红外线感应开关原理 红外线感应开关怎么接线
和接收两个部分。在感应开关上安装有发射器和接收器，发射器发出红外线信号，而接收器接收到红外线信号后，通过处理电路对其进行分析并产生控制信号。 红外线感应开关的发射器通常由红外发光二极管组成，当通电时，发光二极
2024-01-23 17:15:45
红外线发射接收波形很乱
我直接将红外线发射头接2.3V的38KHZ的方波，接收处波形很乱，然后又没了 这是怎么回事呢？（接收我是用的原子大哥板子上的那个红外线接收器）
60user111
2019-04-28 07:41:12
红外线系统是由哪些部分组成的
巨大的方便，红外线系统一般是由红外线发射装置和红外线接收装置两大部分组成，红外发生装置又由键盘电路，红外编码芯片，电源和红外发射电路组成的。红外接收装置可有红外接收电路，红外解码芯片，电源和应用电
nhcp
2022-01-12 06:03:36

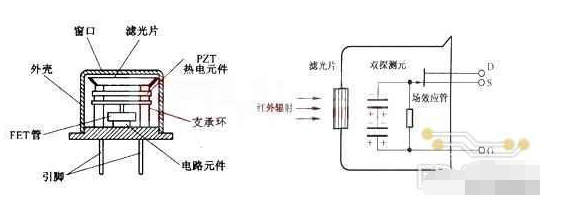

红外线传感器的工作原理 红外线传感器优缺点
红外线传感器是一种能够感应红外线并转换成电信号输出的传感器。它的工作原理是利用材料对红外线的吸收和反射特性，将光学信号转换成电信号输出。一般来说，红外线传感器由发射器和接收器两部分组成。发射器主要负责发射红外线，接收器则主要负责接收红外线并将其转换成电信号输出。
2023-03-25 11:58:23
如何区分红外线接收头的故障部位？
接收头故障部位的详细解释。 一、光源故障部位的判断方法： 1. 检查红外线发射二极管（LED）：如果红外线接收头收不到任何红外线信号，可能是发射二极管出现故障。可以使用万用表的二极管测试功能来测试发射二极管是否正常工
2024-01-31 15:04:04
红外线板的资料分享
描述红外线板这是对典型红外模块的改造，有两个重大变化：IR-LED 和光电二极管的位置可通过跨接焊盘交换。该设计使用单 *331 比较器而不是双 *393 类型。这种选择主要是强迫症之一。PCB
发烧友推温针
2022-07-13 06:57:57
红外线发射管和接收管怎么区分？红外接收管的两脚三脚有什么区别？
红外线发射管和接收管怎么区分？红外接收管的两脚三脚有什么区别？ 红外线发射管和接收管是红外线通信中常用的两种器件。它们的主要功能是分别发射和接收红外线信号。在本篇文章中，我们将详细介绍这两种器件
2023-12-25 14:30:34
关于红外线的应用分析和介绍
与此形成鲜明对比的是，红外发射管可以利用不同的能量密度和波长，来达到合适的加热速度和温度。与对流加热炉相比，红外线具备更高的能量传输速度，从而可以更快地提升产品的温度。例如， 长波红外线发射 4.0 至 6.0 µm 的能量，能量密度介于 5 至 15 W/in2。
2019-10-24 08:34:18

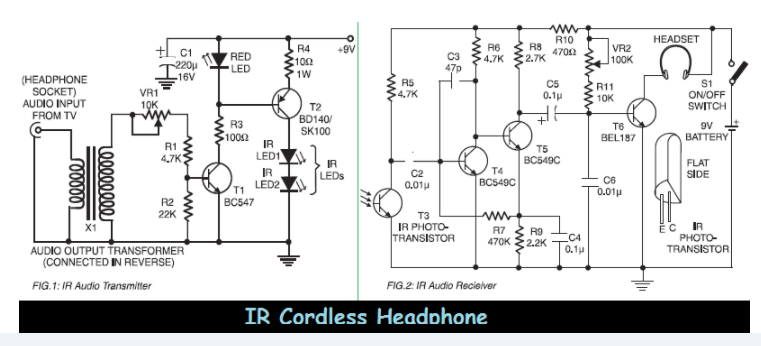

红外线无绳耳机电路图分享
这是红外线（IR）无绳耳机的示意图。也许它也可以称为“无线耳机”，但它使用红外线作为声音信号载体。它使用一对电路图，即红外发射器和红外接收器。
2022-06-14 17:08:39
红外线传感器工作原理与特点
、吸收和发射的不同响应原理。红外线传感器通常使用红外线发射器和接收器。发射器发射红外线，接收器用于接收物体反射的红外线。当红外线射人目标物体表面时，红外线会被物体表面的特性吸收、反射或透射。不同的物体表面材料会
2024-03-27 18:25:44
红外线测温仪危害？红外线测温仪有辐射吗
现在疫情期间一天测个十多次体温都不必大惊小怪，那么红外线测温仪危害有吗？红外线测温仪有辐射吗？小编可以明确告诉你，红外线测温仪并不是对人体发射红外线，而是接收我们身体发出的红外线热辐射，对我们的眼睛
2020-02-29 15:20:28
红外线发射接收管_烟感常用红外接收管的种类大不同
烟感设备常用的红外接收管外形一样，但参数不一定一样，一些关于红外线发射接收管的应用领域知识介绍，烟感常用的红外接收管种类也是大有不同，光电式烟感探测器发展很快，如上面需要了解发光二极管、红外线发射管或 红外发光二极管其他系列规格指导说明文件知识。
2021-10-14 16:24:10
红外线人体测温仪的工作原理是什么？
红外测温仪测温的原理是将被测物体发射的红外线具有的辐射能转变成电信号。红外线辐射能量的大小与物体本身的温度是相关联的，根据转变成电信号大小，就可以确定物体的温度。所有在绝对零度以上的物体都会自行辐射
wang_901218
2019-10-18 09:01:04
如何自制PC机红外线接口
的发射接收装置，所以用户在想使用红外线通讯时，仍然需要购买红外线连接器。 目前市面上较少有商品化的连接器销售。下面就介绍三个 DIY 方案，以供大家参考。一、主板红外接口 主板上的红外线接口大多是
qiangqzuo
2021-05-14 07:16:33
红外线遥控器原理及编程 精选资料分享
红外线遥控器内部有发射不同对应红外线信号的芯片，而其接收端则是一个光感二极管，该二极管可根据遥控器发射的红外线信号进行相应的电压改变，但是是反相的。故我们只需要在单片机中配置好外部触发中断，然后将
andyfly7
2021-07-21 09:22:25

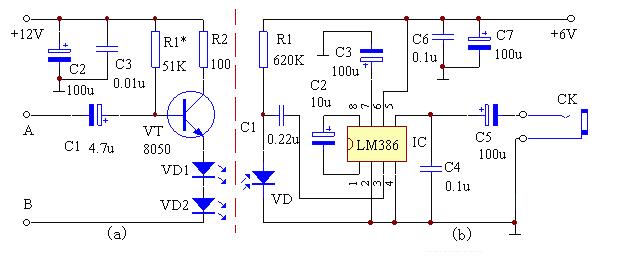

红外线音频信号发送器电路 电子资料
