电压电流转换器

好的！“电压电流转换器”（Voltage to Current Converter，简称V/I转换器）是一种将输入电压信号线性地转换为输出电流信号的电子电路或器件。它在工业自动化、传感器信号调理、仪器仪表等领域应用非常广泛。

以下是关于电压电流转换器的详细解释：

核心目的：
- 提供一种与输入电压成精确比例关系的输出电流。
- 使得电流信号能够在长距离传输中抵抗干扰（电压信号长距离传输易受线路电阻压降和电磁干扰影响，电流信号更稳定）。
- 驱动需要电流控制的执行器（如电磁阀、部分电机、电流驱动的指示灯或继电器线圈）。
基本原理：
- 通常基于运算放大器（Op-Amp） 电路实现。利用运放的高增益、虚短和虚断特性。
- 通过负反馈机制，迫使输出电流（流经特定负载或反馈电阻）与输入电压建立线性关系。
- 转换关系由电路中的电阻值决定，遵循Iout = Vin / Rs（对于某些简单电路）或更通用的Iout = K * Vin形式（K由电路设计决定）。
常见类型（基于运放的实现）：
- 浮空负载型：
  - 负载不接地，一端连接运放输出，另一端通常连接负电源或另一个电路节点。
  - 基本原理：运放输出驱动负载，负反馈迫使输入端的虚短成立，使负载电流Iout = Vin / Rin（Rin是输入电阻）。
  - 优点： 电路简单。
  - 缺点： 负载不接地，电源配置可能复杂；负载电流必须由运放直接提供，受运放输出电流能力限制；输出电压范围受运放限制。
  - 公式： Iout = Vin / R1
  - 示意图（简化）：
```
Vin ----[R1]----+
              |
              |--- (运放-)
(运放+) ---- GND
              |
(运放输出) ----[负载]---- (V-电源)
```
- 接地负载型：

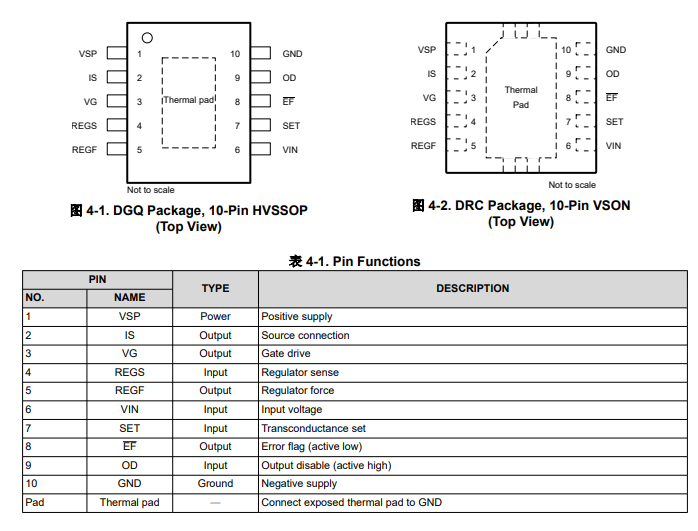

  - 负载的一端接地。这是更常见的工业标准电路，如产生4-20mA信号。
  - 基本原理：使用运放和晶体管（通常是MOSFET或BJT）来扩展输出电流能力。运放驱动晶体管，晶体管提供负载所需的大电流。关键反馈电阻Rsense接在负载的低端（地端）。
  - 优点： 负载接地，便于接线；输出电流能力由晶体管决定，可以很大；易于实现双线制仪表应用（信号与电源共用线）。
  - 缺点： 电路比浮空负载型稍复杂。
  - 公式： Iout = Vin / Rsense
  - 示意图（简化 - Howland 电流源是一种变体）：
```
Vin ----[Rin]----+
               |
               |--- (运放-)
GND ----[Rsense]---- (运放+)
               |
(运放输出) ----[晶体管基极/栅极]
               |
(晶体管发射极/源极) ---- [负载] ---- V+
               |
(晶体管集电极/漏极) ---- Rsense --- GND (反馈点连接至运放+)
```
  - 经典应用： 产生4-20mA标准电流环信号。当Vin = 1V, Rsense = 62.5Ω 时，Iout = (1V / 62.5Ω) * 1000 = 16mA。配合合适的偏移电压设置，可实现4-20mA输出范围。

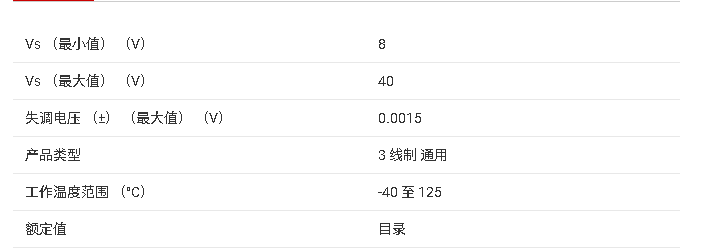

关键特性：
- 转换系数/跨导： 输出电压变化引起输出电流变化的比率 (gm = ΔIout / ΔVin)，单位通常为西门子或安培/伏特。
- 精度： 输出电流相对于理想线性关系的偏差（受电阻精度、运放失调电压电流等影响）。
- 线性度： 在整个工作范围内，转换关系保持线性的程度。
- 输出电流范围： 能够提供的最大和最小输出电流。
- 符合电压范围： 在给定电源下，输出电流能驱动的最大负载电压（负载电阻 * 输出电流）。
- 输出阻抗： 理想电流源的输出阻抗应为无穷大（提供恒定的电流，不随负载变化）。实际电路中应尽量提高。
- 带宽： 能正确响应输入信号变化的最高频率。
- 电源要求： 所需的正负电源电压。
主要应用：
- 工业过程控制（4-20mA 电流环）： 传感器信号远传（温度、压力、流量等变送器），驱动执行器（阀门控制器）。
- 传感器激励： 为需要恒定电流工作的传感器（如PT100热电阻的恒流源激励）提供精确电流。
- 测试设备： 产生精确可控的电流源进行器件或电路测试。
- 仪器仪表： 多通道数据采集系统的输入信号调理。
- 音频设备： 一些功率放大器的输入级或音量控制电路。
- 模数转换器（ADC）驱动： 为一些需要电流输入的ADC提供精确信号。
- LED驱动： 提供恒流驱动。
设计/选择要点：
- 输入电压范围： 你预期的最大和最小输入电压是多少？
- 期望输出电流范围： 你需要驱动多大的电流？（例如：0-20mA，4-20mA，±5mA等）
- 负载类型和阻抗： 负载电阻值范围是多少？是感性的、容性的还是纯阻性的？
- 精度要求： 需要多高的转换精度和线性度？
- 带宽要求： 输入信号的频率范围是多少？
- 电源条件： 可用的电源电压是多少？（单电源？双电源？电压值？）
- 环境条件： 工作温度范围？是否需要高可靠性？成本约束？
