脉冲发生器是一种产生短暂电脉冲信号的电子装置，其核心工作原理在于快速切换电路状态（开/关），在极短时间内输出高电压或电流，随后迅速归零，形成一个非常陡峭的（上升沿和下降沿都很短）的波形。
具体的实现方式有多种，但基本原理通常包含以下几个关键环节：
-
储能：
- 电源通过一个充电回路（通常包含电阻）向一个储能元件（通常是电容器）充电。随着充电进行，电容两端的电压逐渐升高。
- 此时，输出开关元件（如晶体管、晶闸管、雪崩晶体管等）处于关断状态，阻止电流流向输出端。
-
触发：
- 当需要一个脉冲时，一个触发信号（可以是外部输入的信号，也可以是内部振荡器产生的信号）被送入脉冲发生器的控制电路。
- 这个触发信号指示脉冲发生器开始产生一个脉冲。
-
快速开关动作：
- 控制电路响应触发信号，驱动高速开关元件（如晶体管、MOSFET、闸流管、雪崩器件等）在极短的时间内（纳秒甚至皮秒级）从完全关断状态切换到完全导通状态。
- 这个开关动作需要非常快，这是产生陡峭脉冲边缘的关键。
-
能量释放：
- 开关导通后，储能电容中储存的电能通过一个放电回路（包含开关元件和负载）进行释放。
- 由于开关导通速度快、阻抗低，放电电流在极短时间内达到峰值（产生脉冲的上升沿），电容电压急剧下降。放电回路的阻抗（通常很小）和特性决定了脉冲的峰值电流和宽度。
-
恢复：
- 电容放电后，电压下降到不足以维持开关导通的状态（对于某些开关），或者控制电路主动将开关关闭。
- 开关回到关断状态，阻断了放电回路。
- 电源重新开始通过充电回路向电容充电，为下一次脉冲的产生储备能量（产生脉冲后的归零阶段，即下降沿及之后的低电平状态）。
-
脉冲形成与输出：
- 这个“电容充电（高阻）-快速开关导通放电（低阻）-开关截止-重新充电”的过程就在输出端负载上产生了一个尖锐、短暂的电压或电流脉冲信号。
- 脉冲的宽度由开关元件的导通时间、电容大小、放电回路阻抗等因素决定。
- 脉冲的幅度主要由充电电压和电路设计决定。
- 脉冲的重复频率由触发信号的频率决定（如果是可调的）。
总结关键点：
- 充电： 储能元件（电容）被缓慢充电至所需电压。
- 快速导通： 在触发信号作用下，高速开关元件极快地“打开”。
- 放电： 储能元件通过低阻抗路径（开关和负载）快速释放能量，形成脉冲上升沿和主体。
- 快速关断与恢复： 开关迅速“关闭”，切断放电回路，储能元件重新开始充电，形成脉冲下降沿和静默期。
- 参数控制： 通过电路参数（电容值、充电电阻、开关速度、放电路径阻抗、触发频率等）来控制输出的脉冲宽度、幅度、重复频率等特性。
常见的实现类型：
- 阻容弛豫振荡器型： 利用电容充放电和晶体管开关特性产生基础方波脉冲。
- 雪崩晶体管/二极管型： 利用半导体器件的雪崩击穿效应实现纳秒级甚至皮秒级的超快脉冲。
- Marx 发生器： 用于产生极高电压脉冲，原理是多个电容并联充电，然后串联放电。
- 专用集成电路（如单稳态触发器）： 提供预置宽度和幅度的干净脉冲。
脉冲发生器广泛应用于通信、雷达、激光驱动、医疗设备（如电外科、除颤器、神经刺激）、科学仪器、半导体测试、数字电路调试等众多领域，是电子技术中一种基础而重要的信号源。
脉冲发生器工作原理 脉冲信号怎么产生？产生脉冲信号的方法
脉冲发生器工作原理 脉冲信号怎么产生？产生脉冲信号的方法 脉冲发生器是一种能够产生高频脉冲信号的电子设备，它可以将电信号转化成为时间间隔相等的脉冲信号，同时也可以对脉冲的频率和宽度进行调节。脉冲
2023-08-24 15:49:41

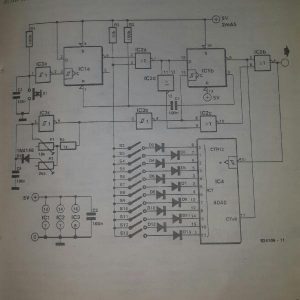

序列脉冲发生器需要多少个触发器?
组成，通常使用D触发器或JK触发器作为基本的构造器件。本文将对序列脉冲发生器的工作原理、它所需的触发器数量、以及如何根据具体的需求去选择适当的触发器进行实现，进行详尽的介绍和探讨。 一、序列脉冲发生器的工作原理 序列脉冲发生器通常由多个触发器组成
2023-08-24 15:50:04
测速电机的工作原理是什么？
测速电机的工作原理是将转速转变为电压信号，它运行可靠，但体积大，精度低，且由于测量值是模拟量，必须经过A/D转换后读入计算机。脉冲发生器的工作原理是按发电机转速高低，每转发出相应数目的脉冲信号。
uwufwjrw
2020-04-08 09:01:08
数字延时脉冲发生器的工作原理及应用场景介绍
SYN5610型数字延时脉冲发生器是一种能够产生精确时间延迟和脉冲信号的电子设备，核心原理基于数字逻辑控制和定时电路，通过编程或外部触发实现对脉冲信号的延迟时间、宽度、频率等参数的精准控制。其主要
2025-06-03 17:22:35
测速发电机的工作原理
测速发电机的工作原理是将转速转变为电压信号，它运行可靠，但体积大，精度低，且由于测量值是模拟量，必须经过A/D转换后读入计算机。脉冲发生器的工作原理是按发电机转速高低，每转发出相应数目的脉冲信号。按要求选择或设计脉冲发生器，能够实现高性能检测。
2019-08-06 14:49:33

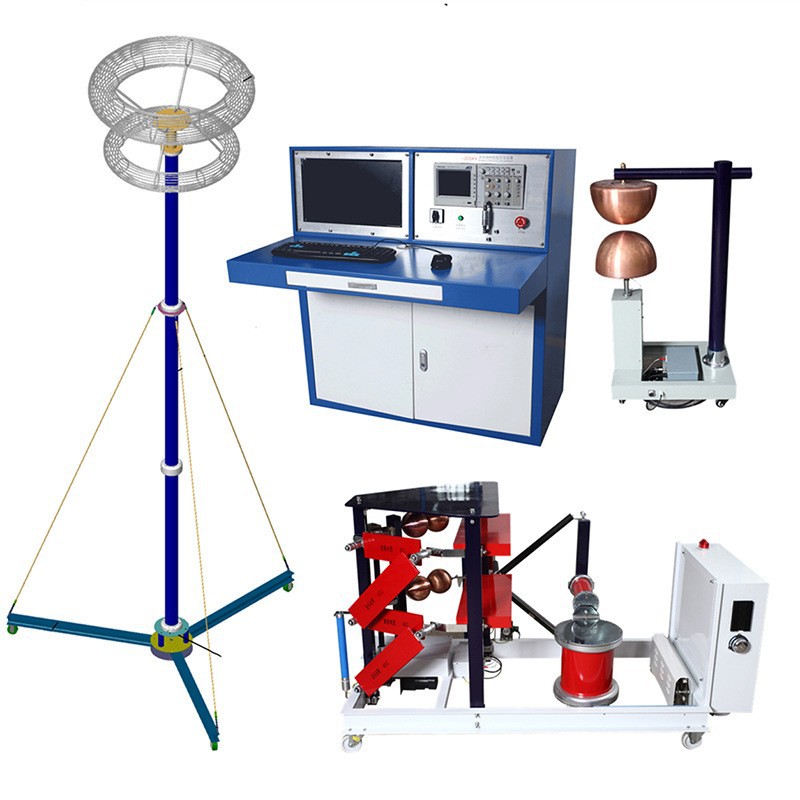

凯迪正大电气KDCJ-DL雷电冲击高压发生器
和放电过程产生高压瞬时脉冲。发生器的工作原理包括充电过程、放电过程、波形形成以及控制与测量。主要用于测试电力设备、电子产品等对雷电冲击的抗扰度和耐压能力。
2024-08-27 15:35:52
脉冲发生器是什么意思？脉冲发生器怎么使用？
脉冲发生器是什么意思？脉冲发生器怎么使用？ 脉冲发生器是一种电子设备，可以生成不同类型的脉冲信号。这些信号可以被用于各种测试、测量和控制应用，包括电子、通信、无线电、雷达、医疗等领域。它通常由多个
2023-08-24 15:18:09
霍尔信号发生器的基本结构_霍尔信号发生器的工作原理
电阻设置在点火器内。霍尔信号发生器有三根引出线且与点火器件相连接，其中一根是电源输入线，一根是霍尔信号输出线，一根是接地线。霍尔信号发生器的工作原理霍尔信号发生器的优点1）工作可靠性高，霍尔信号发生器
sumzia
2020-05-09 14:32:17
大电流发生器的工作原理是怎么样的
大电流发生器的工作原理是怎么样的 大电流发生器是一种能够产生大电流的电力设备，常用于电力系统、工业生产和科研实验等领域。其工作原理是基于同步发电机的原理，并通过电流放大电路、变压器等装置将输出的电流
2023-12-20 15:01:46
脉冲发生器输出是1吗？信号发生器怎么只发一个脉冲？
脉冲发生器输出是1吗？信号发生器怎么只发一个脉冲？ 脉冲发生器和信号发生器是常用的电子测量仪器，用于产生脉冲和不同类型的信号。在实际应用中，人们通常会误解它们的作用和输出特性，因此需要进行详细的解释
2023-08-24 15:18:06
波形发生器的工作原理
当下很多电子电路装置中都有波形发生器，在调试硬件时，常常需要加入一些信号，以观察电路工作是否正常。这些装置拥有丰富多样的功能，为人们的生活提供了方便。对此，很多用户对于波形发生器并不了解，今天这篇文章将为大家详细介绍波形发生器的工作原理。
2022-09-20 14:41:07
信号发生器如何发出双脉冲？
信号发生器如何发出双脉冲？ 信号发生器是一种用于产生各种信号波形的仪器。双脉冲信号是一种特殊的信号波形，由两个脉冲组成，通常用于测试和测量系统的响应和性能。在本文中，将详细介绍信号发生器如何发出双
2023-12-21 15:03:35

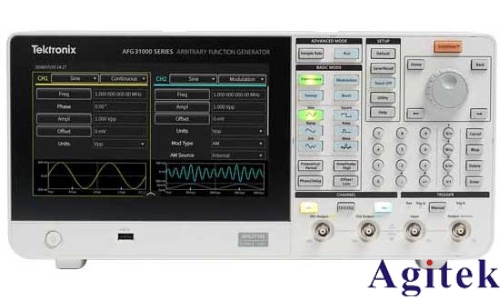

函数发生器的工作原理和基本结构
函数发生器，作为电子测试和测量领域的重要工具，以其多波形、宽频率范围的特性，广泛应用于生产测试、仪器维修、实验室研究以及医学、教育、化学、通讯等多个科技领域。本文将详细介绍函数发生器的工作原理、基本结构以及其主要应用。
2024-05-15 11:43:42
霍尔信号发生器的基本结构_霍尔信号发生器的工作原理
霍尔信号发生器又叫霍尔脉冲信号发生器，也叫霍尔信号传感器、霍尔脉冲传感器，它是利用霍尔效应制成，装在无触点分电器中。
2019-10-13 16:28:00
信号发生器的构成和工作原理
信号发生器作为现代电子测试与测量领域中的关键设备，其精密的构造和巧妙的工作原理使之能够产生各种所需的电信号。本文将深入探讨信号发生器的构成及其工作原理，以帮助读者更好地理解这一重要电子设备
2025-11-13 11:45:14
脉冲信号发生器的主要原理和组成结构
脉冲信号发生器，作为一种重要的电子测试设备，在通信、雷达、电子测量等多个领域发挥着关键作用。它能够产生具有特定频率、幅度、占空比等参数的脉冲信号，为各种电子系统的测试、校准和验证提供了有效的手段。本文将详细探讨脉冲信号发生器的主要原理，包括其组成结构、工作原理以及调整方法等方面。
2024-05-15 14:52:49
脉冲发生器的工作模式是什么
脉冲发生器作为一种重要的电子设备，在科学研究、工业检测、医学诊断、雷达应用以及通信领域等多个方面发挥着关键作用。其工作模式复杂而精细，涉及多个组件的协同工作。
2024-08-12 17:17:13
关于脉冲发生器，你知道多少？
关于脉冲发生器，你知道多少？01引言脉冲发生器（PulseGenerator，PG）是产生脉冲信号的专用仪器。它可以生成具有特定频率、幅值和脉冲宽度的脉冲信号，常用于各种科学、工程和技术领域中的实验
2023-07-31 22:24:30

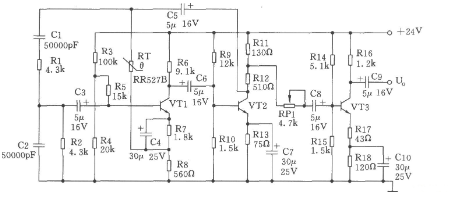

文氏桥信号发生器的工作原理和结构
