在PCB（印制电路板）设计和制造中，"倒角"通常指对板边或特定位置（如金手指、板角）进行斜面切割或圆弧处理，以提高装配性、防止刮伤或满足机械要求。以下是常见的PCB倒角方式及说明：
1. 板角倒角（Corner Chamfer / Bevel）
- 目的：防止PCB锐角划伤人员或设备，便于插入机箱导轨。
- 方式：
- 斜面倒角（Chamfer）：将90°直角切割成45°斜面（常见尺寸：0.5mm×45°、1mm×45°）。
- 圆角倒角（Round Corner）：用圆弧替代直角（半径通常为0.5mm~1.5mm）。
- 适用位置：PCB四角或特定边角。
- 设计标注：在Gerber或CAD图纸中标注倒角尺寸（如 C0.5 表示0.5mm倒角）。
2. 金手指倒角（Gold Finger Beveling）
- 目的：金手指（连接器插拔触点）边缘切斜角，确保顺利插入插座。
- 方式：
- 单面倒角：仅切削插入侧（常见角度：30°~45°）。
- 双面倒角：上下两面均切削（用于高密度接口）。
- 标准要求：
- 倒角长度：通常为板厚的0.5~1倍（如1.6mm板厚，倒角长0.8~1.6mm）。
- 角度公差：±5°（严格管控）。
3. 拼板V-CUT分板倒角
- 目的：对拼板V-CUT（V型槽）边缘倒角，防止分板后毛刺划手。
- 方式：
在V-CUT两侧板边增加小型倒角（约0.3mm×45°）。
4. 工艺实现方式
| 加工方法 | 适用场景 | 精度 | 备注 |
|---|---|---|---|
| 数控铣床（CNC） | 高精度倒角（金手指、异形板边） | ±0.1mm | 最常用，需设计文件标注倒角路径。 |
| 砂轮磨削 | 大批量简单倒角（板角） | ±0.2mm | 成本低，效率高。 |
| 手动倒角 | 样品或小批量 | 较低 | 仅限非关键位置，易产生不一致。 |
设计注意事项
- 文件标注：
- 在PCB设计软件（Altium、KiCad等）的机械层（Mechanical Layer）清晰绘制倒角尺寸。
- 使用注释说明（如："ALL CORNERS CHAMFER 0.5mm x 45°"）。
- 金手指特殊要求：
- 倒角区域禁止铺铜/走线，预留足够安全距离（＞0.5mm）。
- 注明镀金厚度（如：Flash Gold 0.025μm + Hard Gold 0.76μm）。
- 沟通确认：
- 提前与PCB工厂确认工艺能力（角度公差、最小倒角尺寸）。
⚠️ 关键提醒
- 倒角 ≠ 圆边（Round Edge）：倒角是斜面，圆边是圆弧（需特殊磨板工艺）。
- 阻抗板谨慎倒角：高频信号线附近倒角可能影响阻抗，需仿真验证。
✅ 建议：批量生产前制作首板确认倒角效果，避免装配干涉问题。
通过规范设计标注和工艺选择，可确保PCB倒角兼顾功能性与可靠性。
PCB倒角对信号质量的影响
在PCB设计和制造过程中，走线批量倒角是一个重要的步骤，它有助于提高PCB的电气性能和机械强度，同时也便于生产和装配过程中的操作。我们需要注意PCB走线批量倒角的一些关键点：倒角的目的：避免90°走
2024-12-30 18:28:00
请问四方形的PCB板子究竟是倒角好还是不倒角好？
从我使用过程中，这个PCB板子倒个角，我在使用中不会轻易被刺到或割到，但是我在实际应用中遇到的板子好多都是四方的，但是都没有倒角，所以在这里想问一下大家：四方形的PCB板子究竟是倒角好还是不倒角好？
djw200988
2019-09-02 01:33:44
CAD快捷键命令：倒角的使用技巧
命令可以用斜线连接两个不平行的线型对象，连接对象可以是直线段、双向无限长线、射线和多线段。 CAD倒角命令的启动方式下面几个都可以： （1） 直接在命令窗口输入CHAMFER；（2） 点击菜单栏【修改
dilino
2020-02-24 11:25:08
机械CAD制图软件入门教程：绘制倒角/圆
辰机械（M）】→【构造工具（S）】→【倒圆/倒角（F）】或输入“DJ”命令，就会弹出如下图所示的对话框。有六种倒圆或倒角方式，下面以轴倒角为例来详细说明。选择“轴倒角”，单击【确定】按钮，弹出如下
dilino
2020-10-13 14:51:41
螺纹孔倒角如何避免产生凸起的毛刺
对内螺纹孔进行倒角或沉头孔的目的通常是为了避免产生凸起的毛刺，毛刺会妨碍适配件与平整的工件表面之间固定。另外，当装配件压在毛刺上时，毛刺将被压下，从而导致内螺纹变形并增加螺纹错扣的可能性。 在零件图
2020-09-27 10:31:01
PCB电路板标刻有几种可选方式
2023-08-18 10:05:35
影响硅片倒角加工效率的工艺研究
、InP、GaAs、SiC等均有脆性。通过对晶圆边缘进行倒角处理可将切割成的晶圆锐利边修整成圆弧形,防止晶圆边缘破裂及晶格缺陷产生,，增加晶圆边缘表面的机械强度，减少颗粒污染。同时也可以避免和减少后面的工序
advbj
2019-09-17 16:41:44
速科德Kasite风力发电渗碳钢齿轮机器人打磨倒角去毛刺方案
人工打磨倒角不仅效率低且加工精度不均匀，倒角机设备虽然能满足加工效率，但性价比不高，为此机器人高效率、高精度的机器人自动化打磨倒角去毛刺方案已成为中高端企业的选择，【速科德kasite】根据用户现场
2022-05-26 15:45:37

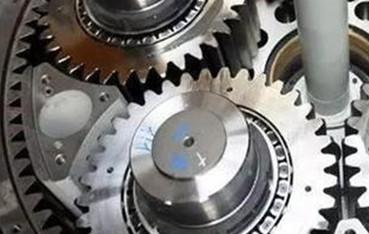

机器人携手SycoTec高速电主轴汽车齿轮倒角去毛刺加工工艺
工业机器人携手德国SycoTec高速电主轴，采用工业自动化对汽车齿轮进行倒角去毛刺，提高生产效率和产品质量，满足各种类型的齿轮倒角去毛刺需求的同时，可以根据实际需求，经过简单的编程和调整，适应不同的工作场景，具有很强的灵活性。
2021-12-07 09:07:45

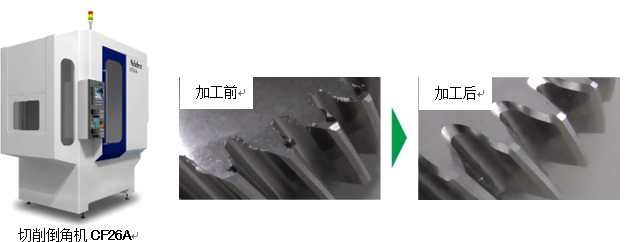

尼得科机床在产品阵容中新增新研发的齿轮切削倒角机“CF26A” 将和配套专用工具“EdgeCut”同时发售
◆实现了可支持EV用齿轮精加工工艺的、高精度倒角形状 ◆采用新开发的工具设计模拟提供符合需求的倒角形状
2022-09-29 15:25:05
PCB布线案例分享
布线是PCB设计的重要组成部分，也是整个PCB设计中工作量最大和最耗时间的部分，工程师在进行PCB布线工作时，需要遵循一些基本的规则，如倒角规则、3W规则等。
2022-11-04 08:58:22
尼得科机床在产品阵容中新增新研发的齿轮切削倒角机“CF26A” 将和配套专用工具“EdgeCut”同时发售
◆实现了可支持EV用齿轮精加工工艺的、高精度倒角形状 ◆采用新开发的工具设计模拟提供符合需求的倒角形状 为了实现齿轮的高精度精加工，尼得科机床株式会社将从9月29日起发售用于切削去除齿轮倒角部
2022-10-08 10:29:03
为什么要做PCB拼板？PCB拼版方式邮票孔和V-CUT哪个好？
为什么要做PCB拼板？PCB拼板方式哪个好？PCB拼版方式邮票孔和V-CUT哪个好？ PCB拼板是为了方便批量生产PCB（Printed Circuit Board，印刷电路板）而进行的一种操作
2023-11-27 15:39:59
PCB板互联方式有哪些？
电子元器件和机电部件都有电接点，两个分立接点之间的电气连通称为互连。电子设备必须按照电路原理图互连，才能实现预定的功能。那么 PCB 板互连的方式有哪些呢？以下简要概述两种： 一、焊接方式 该
2020-10-30 16:33:02
芯片制造中的硅片倒角加工工艺介绍
硅片倒角加工是半导体硅片制造中保障边缘质量与可靠性的关键工序，其核心目标在于消除切割后边缘产生的棱角、毛刺、崩边、裂缝及表面污染，通过降低边缘粗糙度、增强机械强度、减少颗粒沾污，为后续研磨、抛光等工序提供优质基底。
2026-03-25 14:46:52
英威腾倒角贴窗机系统方案提高了机械的稳定性
倒角式贴窗机贴膜动作由抽纸、上胶、切膜、粘合等几个步骤组成。此类设备对各种开窗礼品盒，化妆品盒，纸巾盒，开窗瓦楞纸盒进行贴膜工艺加工。目前，行业中现有倒角贴窗设备，底纸为非连续匀速动作，生产速度只能达到四千片每小时。
2022-10-21 16:11:10
【设计技巧】PCB板的互连方式
很多种，要根据不同的特点灵活选择。 该连接方式的优点是简单、成本低，可靠性高，可以避免因接触不良而造成的故障；缺点是互换、维修不够方便。这种方式一般适用于部件对外引线较少的情况。 1、PCB导线
uvysdfydad
2019-08-27 08:00:00
PCB板常用的连接方式有哪些
连接器的连接方式种类很多，基本上可以分为接线（与线缆连接）和接板（与 PCB 连接）两个大类。而 Crimp 与 Press-in 就是这两大类里面最常用的连接方式。
2019-10-17 17:31:34
PCB布线需要遵循的一些基本规则
布线是PCB设计的重要组成部分，也是整个PCB设计中工作量最大和最耗时间的部分，工程师在进行PCB布线工作时，需要遵循一些基本的规则，如倒角规则、3W规则等。
2022-10-31 14:30:32
射频电路PCB布局注意事项
结构需要在PCB 板上体现出来。比如腔壳的外边厚度大小，中间隔腔的厚度大小，倒角半径大小和隔腔上的螺钉大小等等(换句话说，结构设计是根据完成后的 PCB 上所画的轮廓（结构部分）进行具体设计的)。
2023-01-29 13:37:18
连接器与pcb板连接方式有哪些
连接器与PCB板的连接方式有很多种，每种连接方式都有其特点和应用场景。以下是一些常见的连接器与PCB板的连接方式： 直插式连接（Through Hole） 直插式连接是最早的一种连接方式，也被称为
2024-06-20 09:26:01

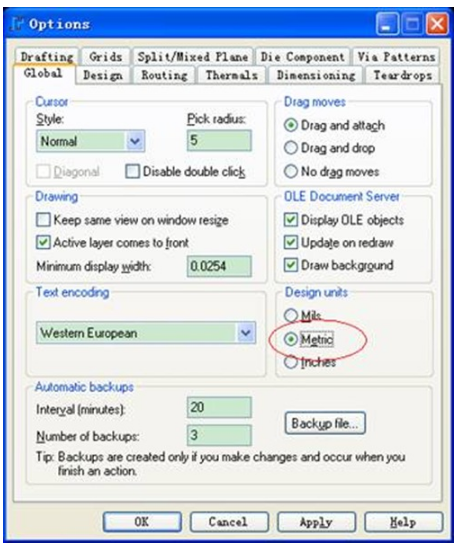

PCB的插接件连接方式
][/***][***=left][/***][***=left] PCB插座连接方式常用于多板结构的产品，插座与PCB或底板有簧片式和插针式两种。[/***]
中信华ZXH
2019-12-03 17:03:33

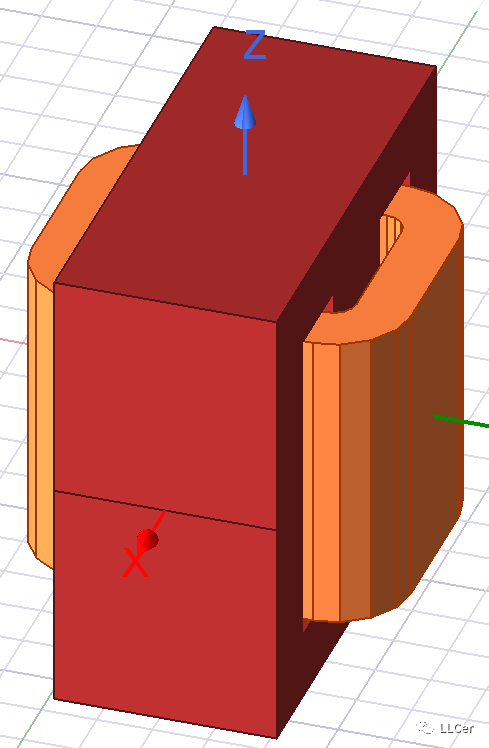

磁芯中柱气隙倒角maxwell仿真分析
