好的，PCB 电感的测试方法因其类型（分立元件 vs. 嵌入式走线/平面）和关注的参数（电感量 L、品质因数 Q、自谐振频率 SRF、直流电阻 DCR）而有所不同。以下是常用的 PCB 电感测试方法，用中文说明：
核心原则
- 区分类型： 首先要明确测试对象是焊接在 PCB 上的 分立电感元件，还是 PCB 上设计的 嵌入式电感结构（螺旋走线、平面线圈等）。
- 选择仪器： 根据测试频率范围和精度要求选择合适的仪器。
- 校准与夹具： 极其重要！ 测试前必须对测试仪器进行校准（通常包括开路、短路、负载校准），并使用合适的测试夹具（如 SMA 连接器、探头、专用治具）。夹具本身的寄生参数（电容、电感、电阻）会严重影响高频测量结果。所有后续方法都假设已进行正确的校准并使用合适的夹具连接待测电感。
- 频率相关性： 电感的特性（L、Q）强烈依赖于测试频率，必须在目标工作频率或感兴趣的频率范围内进行测试。
主要测试方法
-
阻抗分析仪 / LCR 表 (最常用且精确)
- 原理： 向待测电感施加一个已知频率和幅度的小交流测试信号，测量其两端的电压和流过它的电流，从而计算出阻抗的实部（电阻 R）和虚部（电抗 X），进而得到电感量 L（L = X / (2πf)）、品质因数 Q（Q = X / R）、损耗因数 D (D = 1/Q) 和直流电阻 DCR（通常在极低频率或直流下测得）。
- 适用：
- 分立电感元件： 最标准的方法。将元件焊接到测试板或使用专用治具夹持（避免额外引线电感）。
- 嵌入式电感： 需要在电感两端设计测试点或连接器（如 SMA），通过夹具接入仪器。
- 优点： 精度高，频率范围广（好的仪器可从 Hz 到 GHz），能直接测量 L、Q、D、DCR、|Z| 等多种参数，操作相对简便。
- 缺点： 仪器成本相对较高。夹具设计和校准对高频测量至关重要。
- 关键步骤：
- 选择正确的测试频率范围（覆盖电感预期工作频率）。
- 设置合适的测试信号电平（通常是小信号，避免饱和）。
- 选择串联或并联等效电路模型（高频电感通常选串联模型）。
- 执行校准（开路/短路/负载）。
- 连接待测电感进行测量。
- 读取 L、Q 等参数值，绘制参数随频率变化的曲线（如 Bode 图），找出自谐振频率 SRF（此时电抗 X=0，Q 值急剧下降）。
-
矢量网络分析仪 (适用于高频、射频嵌入式电感)
- 原理： 向待测电感（作为二端口网络的一部分）发射扫频信号，测量其散射参数（S 参数，特别是 S11 或 S21）。通过转换或计算，可以从 S 参数中提取阻抗 Z、导纳 Y、电感 L 和品质因数 Q。
- 适用：
- 嵌入式高频/射频电感： 这是测试板上集成电感（如 RFIC、MMIC 匹配网络中的电感）的黄金标准。需要精确设计到 VNA 端口的连接（通常用 GSG 探针台或 SMA 连接器）。
- 优点： 频率范围极宽（可达数百 GHz），精度非常高，能直接表征在高频环境下的完整网络特性（S 参数），非常适合分析 SRF 和宽带特性。
- 缺点： 仪器非常昂贵，操作复杂，对夹具（探针台、电缆、校准片）要求极高，校准过程更繁琐（SOLT 校准）。
- 关键步骤：
- 设计 PCB 上的测试结构，包含电感并引出精确的射频测试点。
- 使用探针台（接触式）或连接器（如 SMA）将 DUT 接入 VNA。
- 进行精确的 SOLT（Short-Open-Load-Thru）校准，校准面必须在 DUT 的输入/输出端。
- 测量 S 参数（通常是单端口 S11 或两端口 S21）。
- 利用 VNA 内置功能或后处理软件（如 ADS, MATLAB）将 S 参数转换为 Z 参数或 Y 参数，再计算 L 和 Q。SRF 直接在 S11 阻抗圆图或 |Z| vs. f 图上观察（Z 的虚部过零点）。
-

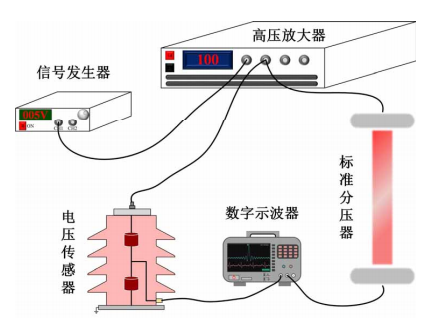

利用示波器和函数发生器/信号发生器 (低成本、基础测量方法)
- 原理： 基于 RL 电路的瞬态响应或谐振原理。
- 方法 A： RL 时间常数法 (粗略估算 L 和 DCR)
- 搭建电路：将待测电感与一个已知阻值的精密电阻串联。
- 使用函数发生器产生一个方波电压信号输入到该串联电路。
- 用示波器测量电阻两端的电压（反映电感电流）。
- 观察电流波形上升沿或下降沿的时间常数 τ = L / R_total (总电阻 = 已知电阻 + 电感DCR)。
- 测量 τ 和已知电阻值，可估算 L。在直流或极低频下测量电感两端电压降（当电流稳定时）可估算 DCR。
- 优点： 设备要求低。
- 缺点： 精度低（受限于示波器测量精度、方波边沿质量），难以测量 Q 值和频率特性，仅适用于低频、大电感。
- 方法 B： LC 谐振法 (测量 SRF 和估算 Q)
- 搭建电路：将待测电感与一个已知容量的高质量电容串联或并联。
- 使用信号发生器产生扫频正弦波信号输入电路。
- 用示波器测量电容或电阻（如果串联了检测电阻）上的电压。
- 寻找电压峰值（串联谐振）或谷值（并联谐振）对应的频率，即为该 LC 谐振回路的谐振频率 f_res。
- 如果电感自身的寄生电容是 C_p，则其自谐振频率 SRF ≈ f_res (当使用的外部电容远小于 C_p 时，但实际操作较难满足)。
- 通过测量谐振峰/谷的宽度（带宽 BW）可以粗略估算 Q 值：Q ≈ f_res / BW。
- 优点： 可用于测量 SRF 和粗略 Q 值。
- 缺点： 操作繁琐，精度不高（受元件精度、寄生参数影响），需要额外的高精度电容，难以直接准确测量电感量 L（需要已知精确的 C）。
针对嵌入式 PCB 电感结构的特别注意事项
- 测试结构设计：
- 必须设计专门的测试焊盘（如接地-信号-接地的 GSG 焊盘用于探针）或连接器（SMA）。
- 尽量减小测试焊盘/走线引入的额外寄生参数。
- 有时需要设计去嵌结构（如 Open, Short, Thru）用于校准或后处理去除焊盘和走线的影响。
- 地回路：
- 嵌入式电感通常需要良好的接地平面。测试时要确保 VNA/LCR 表的接地与 PCB 的接地良好连接，避免接地环路引起测量误差。
- 邻近效应： PCB 上其他走线和元件会影响电感的性能，测试结构应尽量模拟实际应用环境或进行隔离。
总结与建议
- 对于分立电感： 首选 LCR 表/阻抗分析仪。这是最准确、最方便的标准方法。
- 对于高频/射频嵌入式电感： 首选 矢量网络分析仪配合精密探针台或连接器。这是表征高频性能的必备工具。
- 低成本粗略测量/教学演示： 可考虑 示波器+信号发生器的 RL 时间常数法或 LC 谐振法，但需理解其局限性。
- DCR 测量： 可使用 LCR 表在直流或极低频率测量，或直接用 数字万用表的欧姆档 测量（注意表笔电阻归零）。
- 核心关键： 无论哪种方法，精确的校准和合适的夹具/连接是获得可靠结果的前提。 务必遵循仪器的校准流程，选择与测试频率匹配的夹具。对于嵌入式电感，精心设计和加工测试结构至关重要。
- 关注频率： 一定要在实际工作频率附近或目标频段内测量参数，因为电感值 L 和 Q 值随频率变化显著。
- 查看规格书： 如果测试的是分立电感，务必参考制造商提供的规格书，了解其推荐的测试条件（频率、电平、模型）。
选择哪种方法最终取决于测试对象、所需精度、频率范围以及可用的设备资源。LCR 表和 VNA 是现代 PCB 电感测试的主流和推荐工具。
