看懂PCB原理图需要系统的方法和基础知识。以下是分步骤的详细指南：
一、必备基础知识
-
电子元件符号
- 掌握常见元件符号：电阻（R）、电容（C）、电感（L）、二极管（D）、三极管（Q）、集成电路（IC）等。
- 区分电源符号（VCC/VDD/GND）和接口符号（USB、HDMI）。
- 示例：⚡️ 三角形+横线 = 地线（GND），长方形带引脚 = IC芯片。
-
电路基本概念
- 理解电流路径、电压、接地（GND）的含义。
- 熟悉分压、滤波、放大等基础电路结构。
二、读图步骤
1. 整体框架分析
- 看标题栏：确认图纸名称、版本、设计日期。
- 找核心器件：定位主控芯片（如MCU、CPU）、电源芯片、接口芯片。
- 划分功能模块：
- 电源模块（DC-DC、LDO）
- 信号输入/输出（传感器、屏幕接口）
- 通信模块（UART、I2C、USB）
- 控制逻辑（MCU周边电路）
2. 追踪电源路径
- 从输入到输出：
graph LR 外部电源 --> 保险丝 --> 整流电路 --> 降压芯片 --> 3.3V/5V输出 --> 各模块供电 - 注意电源层级：高压→低压，标注电压值（如12V→5V→3.3V）。
3. 分析信号流向
- 关键信号线：
- 时钟信号（CLK）
- 复位信号（RST）
- 数据总线（如SDIO_D0~D3）
- 遵循"输入→处理→输出"逻辑：
传感器 → 放大器 → ADC → MCU → 驱动器 → 执行器
4. 模块化拆解
- 以STM32系统为例：
┌─────────┐ ┌─────────┐ ┌─────────┐ │ 电源 │───▶ │ 晶振 │───▶ │ MCU │ └─────────┘ └─────────┘ └──┬──────┘ │ ┌───────┴───────┐ ┌───────▼──────┐ ┌──────▼──────┐ │ UART转USB │ │ LED驱动电路 │ └──────────────┘ └──────────────┘
三、关键技巧
-
善用标注
- 网络标签（Net Label）：相同标签的端口电气连通，避免追踪长走线。
示例：UART_TX标签出现的位置直接相连。
- 网络标签（Net Label）：相同标签的端口电气连通，避免追踪长走线。
-
查阅数据手册
- 对不熟悉的IC，查Datasheet的引脚定义（如"Pin 7: EN (使能端，高电平有效)"）。
-

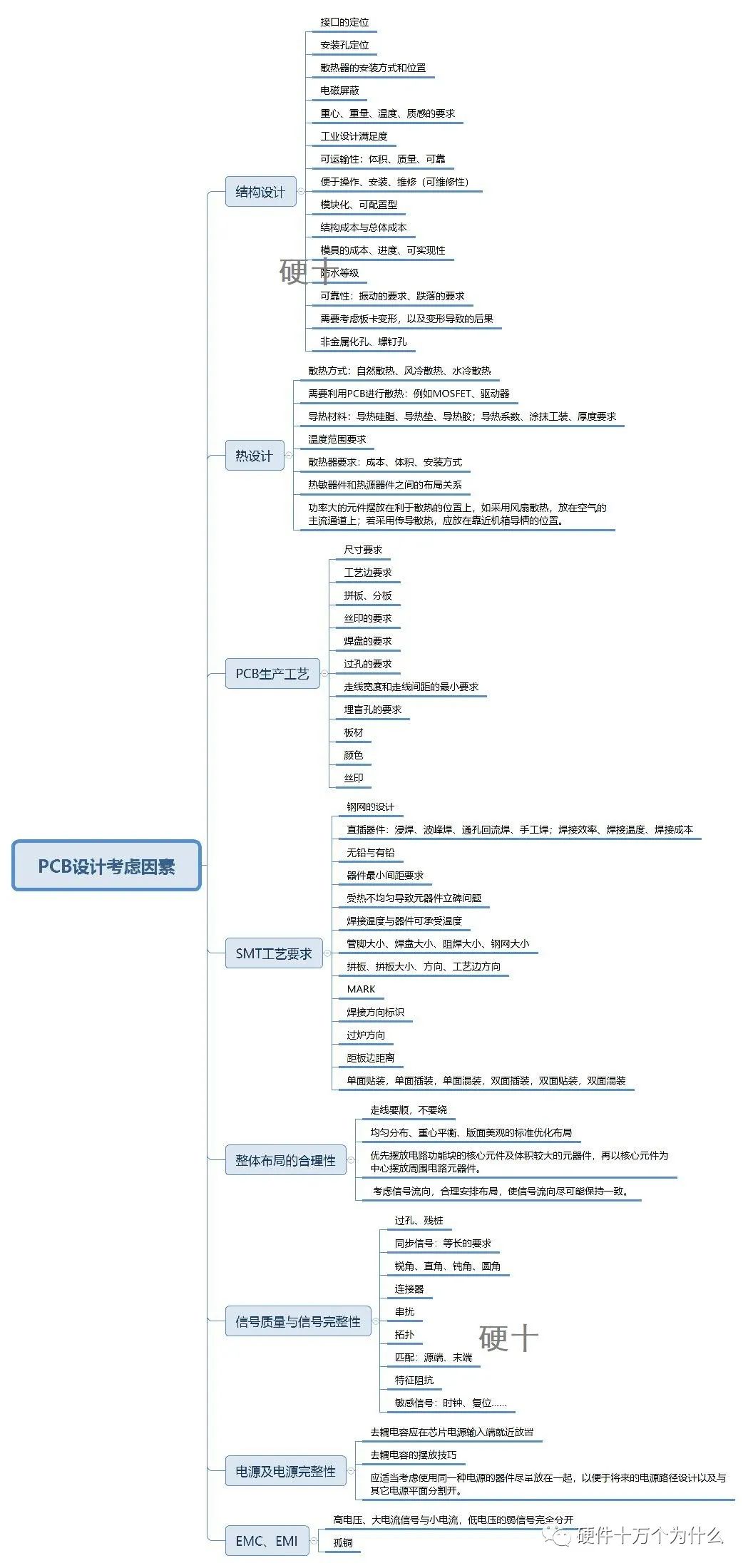

对照PCB布局
- 在PCB图上验证关键路径（如高速信号线是否最短）。
-
工具辅助
- 用KiCad/Altium的"高亮网络"功能追踪信号。
- 打印分模块查看，避免遗漏。
四、常见问题排查
- 电源异常：检查滤波电容是否靠近芯片，电源芯片使能端是否接对。
- 信号干扰：注意时钟线是否有包地处理，串行总线是否接上拉电阻。
- 未连接提示：原理图中"×"符号表示未连接（NC），勿误认为接地。
安全提示：高压区域（如AC-DC电源）通常用虚线框标注，分析时优先断电！
五、实战案例
分析蓝牙模块原理图：
- 电源：3.3V LDO输出 → 模块VCC引脚
- 核心：蓝牙IC（如NRF52832）
- 通信：
- USB转串口芯片（CP2102）连接MCU
- 天线匹配电路（π型滤波器）
- 外设：LED状态灯串联330Ω电阻到IO口
学习资源推荐：
- 书籍：《电子电路识图从入门到精通》
- 工具：Falstad在线电路模拟器（直观展示电流路径）
- 开源项目：Arduino扩展板原理图（结构简单易学）
掌握原理图需循序渐进，从简单电路（如LED驱动）开始练习，逐步过渡到复杂系统。每看懂一个模块，都在图中标记功能，积累经验后读图速度将大幅提升！ ?
