针对您查询的“96pin欧式免焊接PCB连接器”，以下是关键信息总结及主流方案：
核心特征
- 接口类型：欧式（Eurostyle），符合IEC 603-2标准，矩形/直槽结构，工业级可靠性。
- 引脚数：96针（常见双排布局，如48×2）。
- 免焊接：无需过孔焊接，通过机械压接或插接固定。
- 典型应用：工控设备、通信机柜、电源模块等高密度板间连接。
主流免焊接方案
方案1：IDC压接式连接器（线缆端）
- 结构：
- 插头（Plug）：带绝缘位移触点（IDC），直接压接扁平电缆。
- 插座（Receptacle）：PCB表面贴装（SMT）或通孔焊接（板端需焊接，插头端免焊）。
- 免焊原理：
通过压接工具将电缆导线刺破绝缘层嵌入IDC金属槽，实现气密性连接。 - 适用场景：板对线缆（Board-to-Wire）高速数据传输（如RS485、以太网）。
方案2：插针座+压接端子（板对板/线）
- 结构：
- PCB插座：96针欧式母座（SMT/THT焊接在PCB上）。
- 插头：可插拔式塑壳 + 压接端子（Crimp Terminal）。
- 免焊原理：
将导线压接至金属端子，再插入插头塑壳，最后与PCB母座咬合。 - 优势：支持导线端灵活更换，维护便捷。
方案3：簧片式免焊连接器（板端免焊）
- 结构：
PCB安装侧采用弹簧接触片（Spring Contact），通过螺丝或卡扣压接PCB导电焊盘。 - 免焊原理：
机械压力使簧片与PCB表面焊盘导通，无需过孔焊接（适合无铅工艺敏感场景）。
选型关键参数
| 参数 | 说明 |
|---|---|
| 间距(Pitch) | 常见2.54mm（0.1英寸），需匹配PCB布局 |
| 电流/电压 | 工业级通常支持1A/250V以上，核对实际负载 |
| 锁扣机制 | 卡扣/螺丝锁定（如ERNI系列卡扣），防止振动脱落 |
| 材质 | 塑壳：PA66（耐热）；端子：磷青铜镀金（防腐蚀） |
推荐品牌及系列
- ERNI：
- ErMac 系列（经典欧式，卡扣锁紧，IDC/压接可选）。
- TE Connectivity：
- Dynamic系列（高密度免焊，支持高速信号）。
- Harting：
- har-flex®（板对板免焊，簧片接触技术）。
- 国产替代：
- 德丰（Winchester）、航凌（HL）提供兼容方案（需验证IEC标准）。
使用注意事项
- PCB设计：
- 预留插座安装孔及锁紧扣空间。
- 焊盘需镀金/沉金处理（防氧化，确保簧片接触可靠）。
- 线缆压接：
- 使用专用压接工具（如Molex压线钳），避免损伤IDC触点。
- 维护：
- 定期检查簧片弹性和锁扣状态（工业振动环境易松动）。
采购建议
- 明确需求：
确认是板端免焊（簧片式）还是线缆端免焊（IDC/压接端子）。 - 索取样品：
测试插拔力、接触阻抗（目标＜20mΩ）及高温老化性能。 - 兼容性：
若替换旧型号，核对引脚定义图（防反插设计可能不同）。
✅推荐型号示例：ERNI 154583（96pin IDC插头）+ 154591（PCB母座），支持免焊线缆压接。
如需具体型号图纸或供应商链接，请告知应用场景（如传输速率、电流要求），我将进一步筛选方案。
连接器焊接不良故障分析
仔细看这颗连接器上面镀层有拔插过痕迹，看引脚底部PCB焊盘焊点上有跟Pin 脚焊接过的痕迹（中间pin脚形状下塌）。所以可能不是共面性问题。看起来像没焊牢，用力拔插导致Pin浮高。
2023-09-28 09:51:21
连接器pin针标准有哪些
连接器pin针是连接器中的重要组成部分，它负责连接电路和传输信号。连接器pin针的性能直接影响到连接器的可靠性和稳定性。因此，对连接器pin针的标准要求非常高。本文将对连接器pin针的标准进行详细
2024-01-04 17:00:25
连接器pin针的尺寸标准
pin针是连接器的关键组成部分，负责连接电路以及传输信号。由于连接器pin针与插孔的配合精度可直接影响到连接器的传输可靠性与稳定性，因此，其尺寸参数的精确控制至关重要。 连接器pin针的尺寸标准主要
2024-03-21 11:29:37

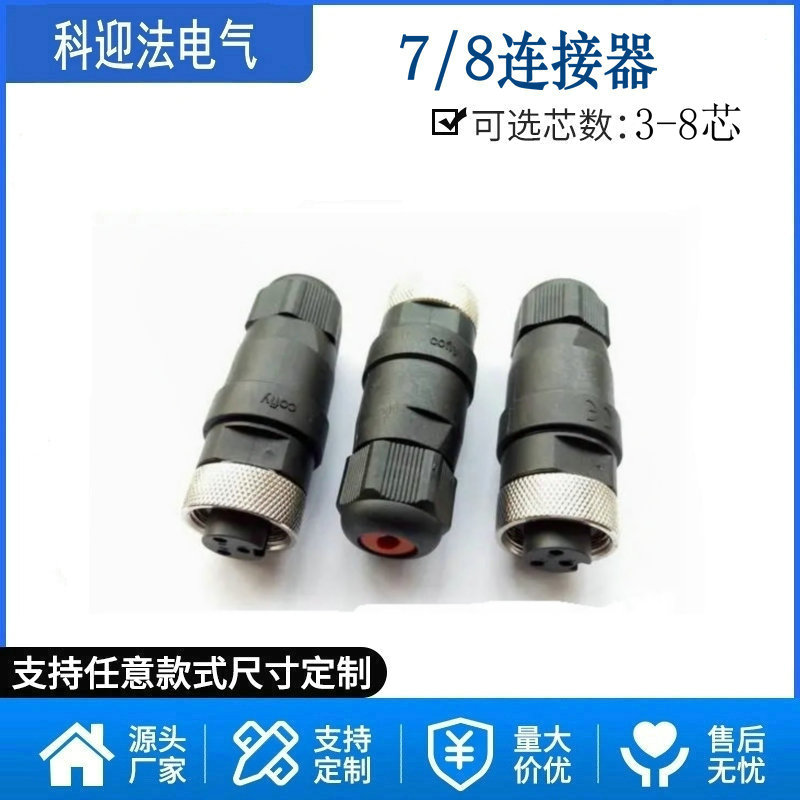

7/8免焊接螺丝压紧式3芯4芯5芯连接器
7/8免焊接螺丝压紧式3芯4芯5芯连接器是一种用于连接传感器和其他设备的接头。它可以有效地帮助传感器与设备进行连接，从而使传感器能够正常工作。
2023-07-07 10:57:59

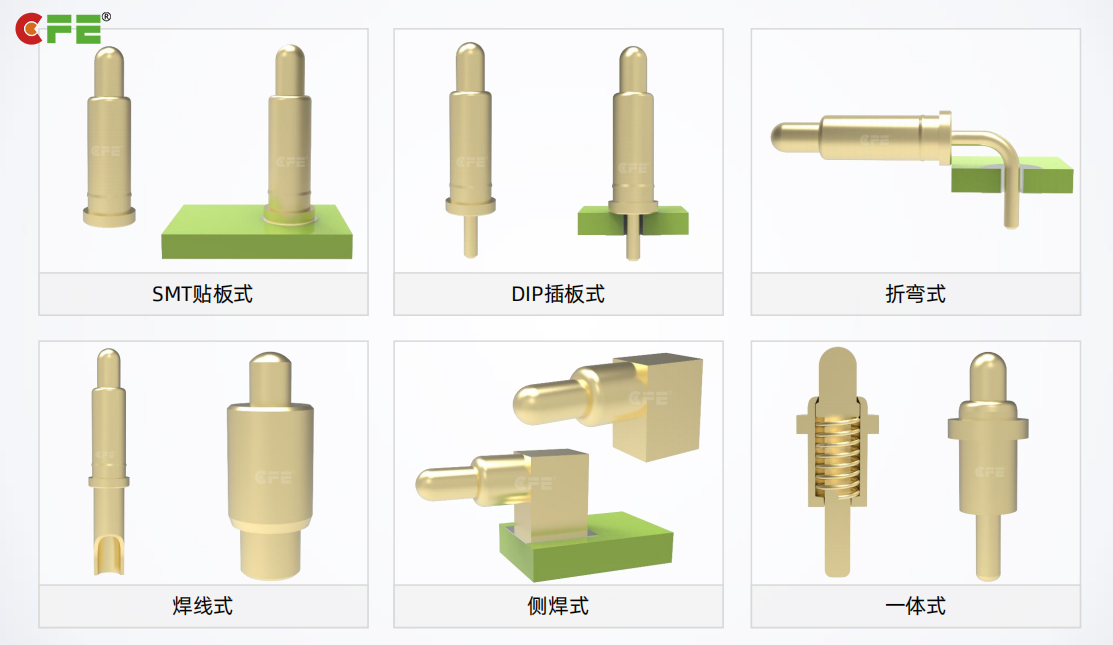

pogopin连接器焊接过程中注意事项
pogopin连接器与PCB焊接安装有两种方式，分别是人工焊接和机器焊接，不管是用哪种pogopin连接器焊接方式，其过程中需要注意的以下3点： 1、锡量的控制,锡量过大会造成堆积、容易造成
2022-11-22 09:09:44
让连接更便捷|| DP系列免焊接电源插头航空插座
近期，电子谷DP系列防水航空插互连解决方案阵容迎来了新成员——免焊接螺丝压接圆形防水连接器。这款连接器的优势在于其便捷性和可维护性，无需使用专业工具即可轻松完成接线安装过程，操作简便快捷。此外，在后
2024-10-17 08:05:09
公母连接器PIN针的特点
PIN针是公母连接器中的关键导体，影响电流和信息传输。LC系列公母插头的PIN针有多种排列，适用于大多数智能设备，采用紫铜导体、冠簧结构等独特优势。PIN针与线束压接成型，避免了焊接氧化的缺点。欢迎了解更多产品信息。
2024-01-27 16:20:39
连接器焊接方法有哪些？
。今天我们跟小欣了解一下连接器的焊接方法究竟会有几种呢？连接器焊接教程来了1.烙铁焊接法：这是最常见的连接器焊接方法之一。使用烙铁将连接器和电路板焊接在一起。这种
2024-07-17 08:03:02
连接器与pcb板连接方式有哪些
通孔连接。在这种方式中，连接器的引脚直接插入PCB板上的通孔中，并通过焊接固定。直插式连接具有以下特点： 可靠性高：由于引脚直接插入PCB板，焊接面积大，因此连接可靠性较高。 易于维修：如果连接器出现问题，可以很容易地从PCB板上拆下并更换。 成本
2024-06-20 09:26:01
怎么确定板对板连接器的Pin脚数呢？
KEL板对板连接器的Pin脚数量应该根据特定应用的需求来确定，不会因为板对板连接器的Pin脚数越多越好，需要根据产品的设计大小等多种因素来选择。
2023-12-05 10:07:39
关于USB连接器激光焊接空焊不良的解决方案
。而在USB连接器的成产制造问题中，USB连接器与PCB焊接在整个生产过程中，决定了整个产品的质量走向。 USB连接器与PCB焊接是USB应用的常用方式，对于USB 2．0A/F SMT 90度连接器，现有技术中，该类连接器焊接PCB制程中，由于端子焊脚的焊接面的共面度
2021-02-02 11:39:26
M12连接器6pin应用特性概述
不同种类的M12连接器6pin对电磁干扰的敏感性不同。选择适合应用场合的M12连接器6pin类型，如屏蔽式M12连接器6pin、滤波式M12连接器6pin、高速M12连接器6pin等，可以降低电磁干扰的影响。
2023-09-13 10:37:11
浅谈连接器端子焊接技术热失效问题
焊接是更传统和最经济的连接器端接方法，它是将铅、锡、黄铜或银的合金熔化并冷却到焊料杯中，以将导体粘合到连接器的触点上。 浅谈连接器端子焊接技术热失效问题 连接器使用焊接技术，而不是需要
2022-12-29 14:21:40
自动化设备航空插头M21免焊接防水连接器
自动化设备航空插头M21免焊接防水连接器是一种广泛应用于工业自动化领域，主要用于连接机器设备之间导线的插头。它具有防水、耐腐蚀、稳定可靠等特点，广泛应用于工业自动化领域，极大地提高了工作效率。
2023-05-09 11:03:08
焊接接线不可小视哟！分享LP系列焊接款工业级连接器焊接接线要领
焊接是连接器接线中常用的一类接线方式，目前很多市面上的工业连接器都采用了此种接线方式。连接器焊接接线乍一看很简单，实则对操作技能的要求甚高。如果焊接不当，就会出现虚焊、灼伤连接器绝缘体等情况，对连接器
2024-06-05 08:13:42
电蜂分享高压连接器端子焊接热失效
高压连接器端子焊接不牢固是指在焊接过程中，端子与焊接件之间的焊接点未能充分熔合，导致高压连接器在正常使用时出现接触不良、信号传输失效等问题。
2023-06-20 17:28:06

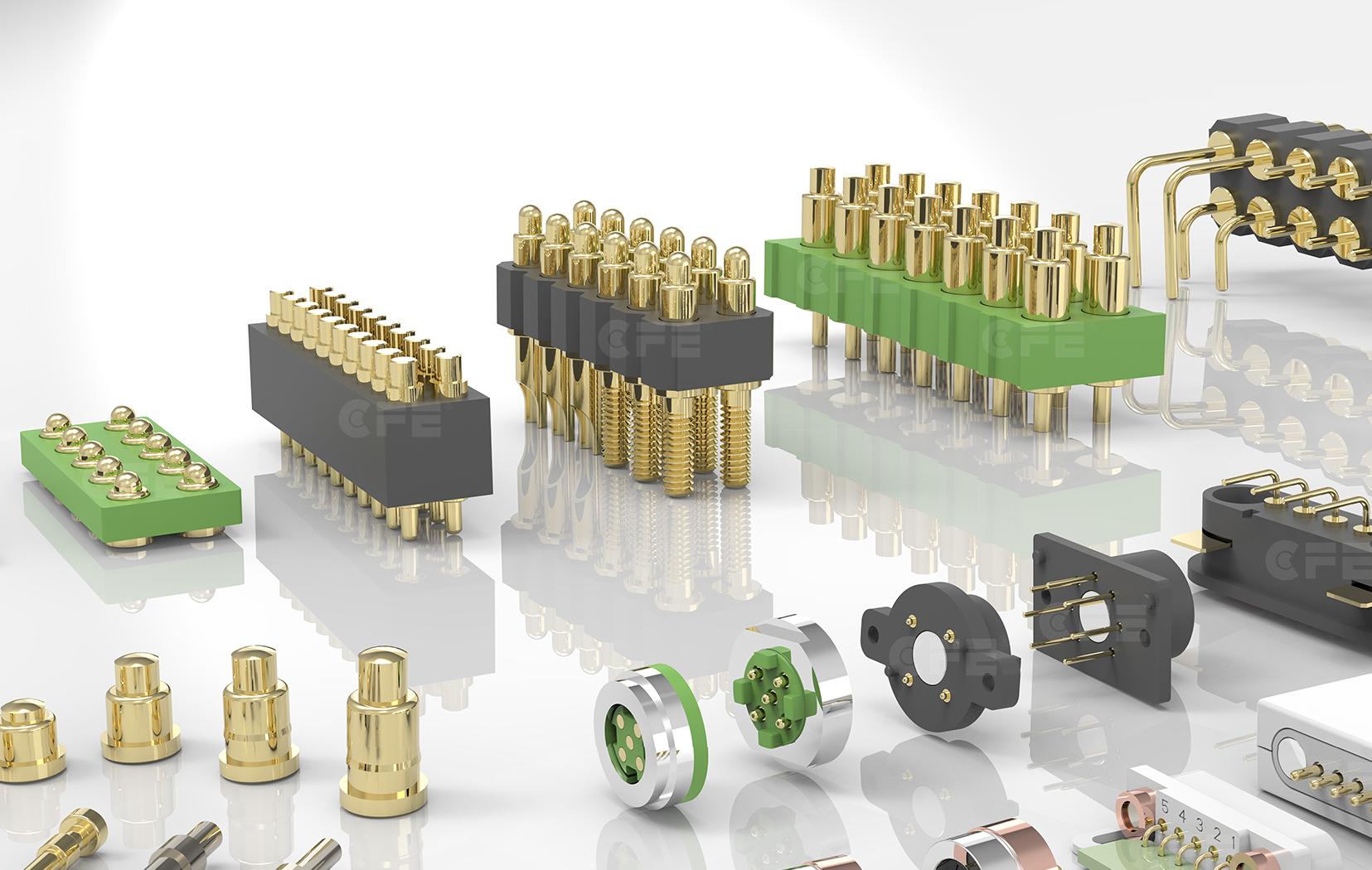

pogo pin连接器上表面的电镀层有什么作用呢？
