好的，关于PCB冲槽拼版（PCB Panelization for Punching/Milling Slots），以下是关键注意事项和优化建议，用中文说明：
核心目标： 在保证生产效率、产品质量和成本效益的前提下，将多个带有槽孔（冲切或铣削而成）的PCB单元排列在更大的生产板（Panel）上。
关键考虑因素和最佳实践
-

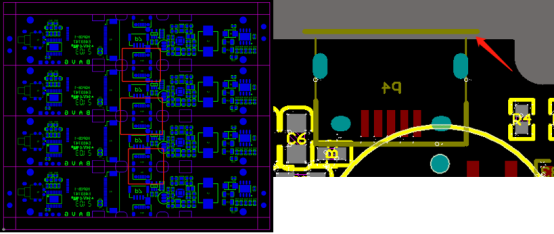

槽孔位置与板边/连接桥关系：
- 避免冲突： 槽孔边缘必须与V-CUT线、邮票孔连接桥、铣削分离路径保持足够的安全距离。
- 安全间距： 一般要求槽孔边缘到最近的V-CUT线或连接桥边缘的距离不小于1.0mm（具体需咨询PCB板厂确认其最小要求）。
- 严禁重叠/相交： 槽孔绝对不能延伸到V-CUT线内或与邮票孔重叠。这会导致：
- 冲压/铣削时损坏连接桥，导致单元提前分离或移位。
- V-CUT深度控制困难，分板时损坏槽孔附近结构。
- 铣削分离路径被干涉。
-
槽孔与板边距离：
- 增加间距： 槽孔（尤其是大型槽孔）边缘距离Panel外缘或内部铣削板边的距离不宜过小。
- 防止变形： 过近的距离在冲压或铣削时容易导致板边材料向内凹陷、变形或产生毛刺（特别是冲压工艺）。
- 建议距离： 通常建议≥1.5mm（冲压低要求更高，铣削可略小，务必确认板厂能力）。大型槽孔或密集槽孔区域需要更大间距。
-

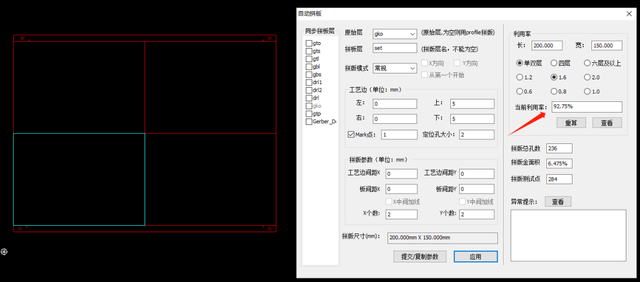

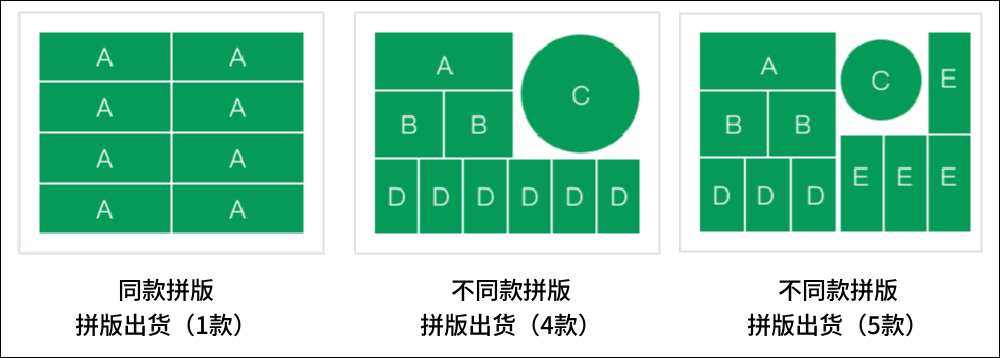

拼版方向与材料利用率：
- 槽孔方向： 考虑槽孔的主要长轴方向。尽量让主要的长槽方向与Panel的标准尺寸（如大料边长）平行。
- 减少废料： 优化单元排列角度和间距，最大化利用板材面积，减少因槽孔朝向复杂导致的材料浪费。
- 拼版数量： 在满足设备限制（最大Panel尺寸）和工艺要求的前提下，尽量增加每Panel的单元数量以提高效率。
-
连接桥（邮票孔）设计与强度：
- 足够强度： 连接桥的数量、宽度和位置必须能承受冲压/铣削槽孔产生的冲击力和震动，防止单元在加工过程中松动、移位或脱落。
- 避开应力区： 连接桥应尽量布置在远离大型槽孔的位置，避免槽孔加工产生的应力集中导致连接桥断裂。
- 对称分布： 连接桥在板边均匀、对称分布，保证受力平衡。
-
工艺兼容性：
- 明确工艺： 确认槽孔是采用模具冲压（Punching） 还是CNC铣削（Milling/Routing） 加工？这对设计约束（如最小间距、圆角、精度）有显著影响。
- 冲压： 要求更高（最小间距更大、需要圆角过渡、模具成本）。槽孔尺寸、形状、间距需严格遵守模具制造规则。
- 铣削： 更灵活（可做直角、间距要求相对宽松），但耗时更长，成本可能更高（尤其数量多时）。
- 标识清晰： 在拼版图上清晰标注槽孔是冲压还是铣削（或不同槽孔用不同工艺），并用Gerber层（如
GKO或专用层）准确绘制槽孔轮廓及尺寸标注。
- 明确工艺： 确认槽孔是采用模具冲压（Punching） 还是CNC铣削（Milling/Routing） 加工？这对设计约束（如最小间距、圆角、精度）有显著影响。
-
辅助边/支撑（如果必要）：
- 大型槽孔/薄弱区域： 如果槽孔非常大或导致局部结构非常薄弱（尤其靠近板边），考虑在拼版时增加额外的边框或支撑条（Dummy Rails） 来增强Panel的整体刚性，防止在运输或加工过程中变形断裂。这些辅助边在最终分板时去除（通常也是铣削）。
-
Panel Mark & Tooling Hole：
- 精准定位： 确保Panel Mark（光学定位点）和Tooling Hole（定位孔）远离槽孔区域，避免因槽孔加工导致定位点变形或缺失，影响后续步骤（如SMT）的定位精度。
- 数量充足： 保证有足够且分布合理的定位点和定位孔。
-
与PCB板厂沟通：
- 提前咨询： 最重要的一步！ 在最终确定拼版方案前，务必将拼版设计稿（含槽孔细节）发送给你的PCB制造商进行评审。
- 确认能力： 让他们审核槽孔位置、间距、与连接桥的距离、板边距等是否符合其设备、模具和工艺能力。
- 获取建议： PCB板厂经验丰富，能提供针对其生产线的优化建议，避免潜在问题。

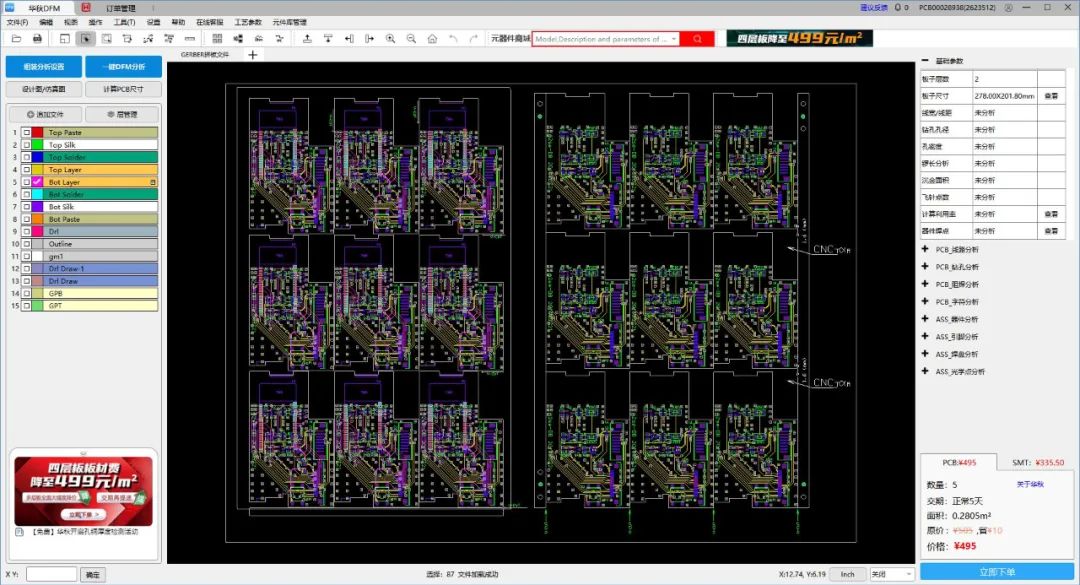

拼版示意图关键点 (想象或绘图时)
- 清晰显示所有PCB单元轮廓。
- 用醒目的线型/颜色标注所有槽孔（Slot） 的位置和形状。
- 清晰绘制V-CUT线（实线或虚线）。
- 清晰标注邮票孔连接桥（Mouse Bites） 的位置和宽度。
- 标注Panel的外边框和内部铣削分离路径（如有）。
- 标明槽孔边缘到最近V-CUT/连接桥/板边的距离（数值标注）。
- 标注Panel Mark 和 Tooling Hole 的位置。
- (可选) 如果使用辅助边，需标注其位置和去除方式（铣削线）。
总结
成功的PCB冲槽拼版关键在于预见性和严谨性。核心是确保槽孔加工与Panel的连接、分板方式（V-CUT/邮票孔/铣切）以及板边结构互不冲突且留有足够安全余量。紧密的前期沟通与制造商确认是不可或缺的环节，能有效避免昂贵的返工和延误。
务必记住：设计再好，也要让板厂工程师点头确认！
