有刷直流电机是什么？图解分析

好的，我们来详细图解分析一下有刷直流电机。

核心定义： 有刷直流电机是一种利用直流电源供电，并依靠内部电刷和换向器的机械接触来实现电机换向（电流方向切换）的电动机。它是最传统、最经典的直流电机类型。

核心结构与工作原理图解分析：

我们可以将电机的结构分成几个主要部分来看：

定子 (Stator)：
- 作用： 提供稳定的主磁场。
- 构成：
  - 磁极： 通常由永磁体（如钕铁硼、铁氧体）或绕有激磁绕组的电磁铁构成。图示中通常画成弧形或方块形。
  - 机壳： 固定磁极和支撑整个电机。
- 磁场方向： 磁极有固定的N极和S极。
(想象图：机壳内包含两片相对的永磁体，一个标N，一个标S)
转子 (Rotor) 或电枢 (Armature)：
- 作用： 在定子磁场中受力而旋转。是电机的转动部分。
- 核心构成：
  - 电枢铁心： 由硅钢片叠压而成，固定在转轴上。它既是磁路的一部分，又用来安放电枢绕组。铁心表面有槽。
  - 电枢绕组： 由绝缘导线绕制在电枢铁心的槽中。它是电机的核心回路，通入电流后产生自己的磁场。通常包含多个线圈（绕组元件），这些线圈的首端和末端都连接到换向器上。关键点： 同一时刻只有部分线圈处于有效的磁场中产生最大转矩。
(想象图：圆柱体，表面开槽，槽内有导线绕成的线圈)
换向器 (Commutator)：
- 作用： 机械换向的关键！ 它是一个随转子一同旋转的电气开关，负责在恰当时机改变转子绕组中电流的方向，确保转子能在定子磁场中获得持续的旋转力矩（转矩）。
- 构成：
  - 由许多楔形铜片（换向片） 排成一个圆柱体，片与片之间用云母片绝缘。
  - 每个换向片都与一个或多个电枢绕组的首端或末端焊接连接。
(想象图：圆柱体表面由多片间隔的铜片构成，铜片之间有绝缘间隔)
电刷 (Brushes)：
- 作用： 将固定电源的电能通过滑动接触的方式导入旋转的换向器。
- 构成： 通常由石墨（碳） 或含金属的石墨制成，具有良好的导电性、耐磨性和润滑性。
- 安装： 固定在电机的端盖或刷架上，静止不动。通过弹簧施加一定的压力，确保与旋转的换向器表面可靠接触。
- 接线： 电刷的尾端通过导线连接到电机的外部直流电源接线端（+/-）。
(想象图：小块状物，压在换向器上，通过导线引出)

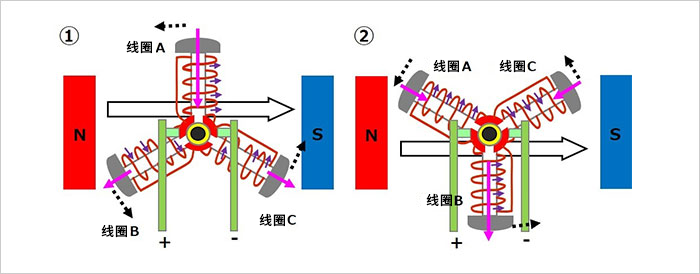

工作原理图解与过程分解：

图解 1：初始状态

假设外部直流电源连接：电刷A接电源正极(+)，电刷B接电源负极(-)。
电刷A接触换向片1，电刷B接触换向片2。
电流路径：电池(+) -> 电刷A -> 换向片1 -> 连接到换向片1的电枢绕组线圈L1 -> 换向片2 -> 电刷B -> 电池(-)。（绕组内部有多组线圈，此时线圈L1电流方向如图）
线圈L1通电后在磁场中受力：应用弗莱明左手定则，在N极下（或S极下）的导体受到向右（或向左）的电磁力，产生逆时针的转矩，转子开始旋转。

图解 2：旋转过程与换向

转子逆时针旋转，带动换向器一同旋转。
当电枢绕组和换向器转过一定角度后（线圈L1即将离开磁场最强区域）：
- 电刷A即将离开换向片1，电刷A开始接触换向片2。
- 电刷B即将离开换向片2。
在电刷同时接触两个相邻换向片的短暂瞬间（称为换向过程）：
- 连接到换向片1的线圈L1中的电流被短路（通过电刷A和换向片1、2）。
- 连接到换向片2（或新接触的其他片）的线圈（比如线圈L2）开始被接入电路。
结果： 当电刷完全脱离换向片1并完全接触换向片2时：
- 电流路径变为：电池(+) -> 电刷A -> 换向片2 -> 线圈L2 -> 换向片3 (或其他片) -> 电刷B -> 电池(-)。
- 线圈L2在磁场中受力方向仍能产生逆时针转矩（或接近最大转矩的位置）。
关键： 虽然流经具体线圈的电流方向在换向时发生了翻转（比如L1在之前和之后电流方向可能相反），但在磁极下导体受到的电磁力方向始终保持一致（比如在N极下的导体，力总是向左；在S极下的导体，力总是向右），这确保了电机能够持续朝一个方向旋转！

核心特点总结：

优点：
- 结构相对简单，成本较低。
- 调速容易： 只需改变电源电压或串联电阻即可平滑调速。
- 启动转矩大： 特别适合需要大启动转矩的应用（如电动工具、汽车启动电机）。
- 控制简单： 只需要简单的电压和方向控制电路。
缺点：
- 电刷和换向器摩擦：
  - 产生噪音和电火花（是主要的电磁干扰源）。
  - 带来磨损：电刷需要定期更换，换向器表面也可能磨损。这是最主要的寿命限制因素。
  - 效率降低： 摩擦损失导致效率相对较低（尤其在高转速下）。
- 维护需求： 需要定期检查和更换电刷，清理换向器积碳。
- 转速限制： 高转速时电刷磨损加剧、容易发生“换向不良”甚至“环火”，限制了最高转速。
- 体积和重量： 通常比同功率的无刷电机体积大、重量重。

主要应用场景：

尽管有缺点，由于其简单、成本和启动优势，有刷直流电机仍广泛应用在：

汽车： 启动电机、车窗升降器、雨刮器、风扇。
家用电器： 电动牙刷、玩具、吸尘器、榨汁机。
电动工具： 电钻、电锯、角磨机。
工业自动化： 小型传送带、阀门执行器（需要简单调速）。
低成本设备： 对价格敏感、对寿命和效率要求不苛刻的场景。

有刷 vs 无刷：

结构本质区别： 有无电刷+换向器。
控制方式区别： 有刷依靠机械换向，控制简单（直接电压）。无刷依靠电子换向（ECU），需要位置传感器（霍尔元件）和控制算法（通常用三相逆变器）。
性能差异： 无刷电机效率高、噪音小、寿命长（无机械磨损）、转速高、功率密度大、维护少，但成本和控制系统复杂。有刷电机在启动扭矩和低成本上仍有优势。

图解总结:

有刷直流电机的核心在于电刷-换向器机械组合，它们巧妙地将外部电源的直流电转换成电枢绕组内部不断改变方向的电流，通过电磁感应产生持续的旋转动力。虽然结构相对简单且成本低廉，但机械磨损是其固有的主要缺点。随着电子技术的发展，无刷直流电机在许多领域正逐渐替代有刷电机，但在特定的成本敏感或需要大启动转矩的应用中，有刷电机依然发挥着重要作用。
