pcb传输线中的阻抗匹配

好的，我们来详细解释一下PCB传输线中的阻抗匹配：

核心目标： 确保信号从驱动源（源端）通过PCB上的传输线尽可能无损地传输到接收端（负载端），最大限度减少信号在传输线两端的反射，从而保证信号的完整性和时序准确性。

为什么需要阻抗匹配？

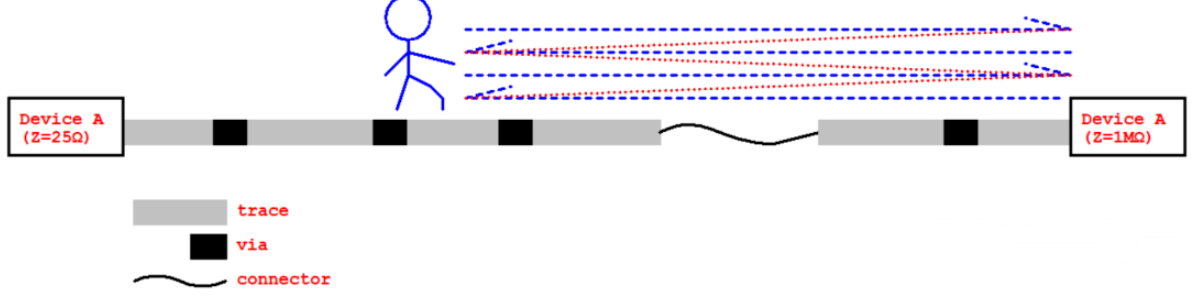

信号反射：
- 当信号在传输线上传播时，它“看到”的是传输线本身的特征阻抗。
- 如果传输线的特征阻抗（通常记为 Z₀）不等于驱动源的输出阻抗（通常记为 Zₛ），或者不等于接收端的输入阻抗（通常记为 Zʟ），那么在源端和负载端就会发生信号反射。
- 反射回来的信号会与后续发出的信号叠加，导致信号波形产生畸变，如过冲、下冲、振铃、边沿变缓。在极端情况下，可能导致逻辑错误或器件损坏。
功率传输效率：

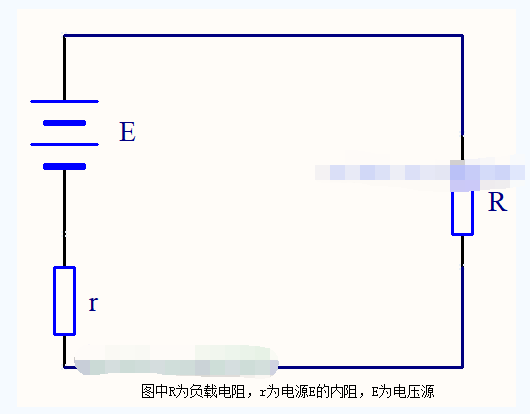

- 在射频领域尤为重要。当源阻抗、传输线特征阻抗和负载阻抗三者匹配时，信号能量能最大效率地从源传递到负载，反射最小，功率传输效率最高。
- 在高速数字电路中，虽然主要关注信号完整性，但反射造成的能量损失同样会影响信号质量。

什么是PCB传输线的特征阻抗？

它是一个固有的特性，取决于传输线的物理结构和周围介质材料（通常是PCB基材的介电常数 εᵣ）。
主要影响因素包括：
- 导体宽度： 信号线宽度（W）。
- 导体厚度： 信号线铜厚（T）。
- 介质厚度： 信号层到参考层（通常是地平面或电源平面）的距离（H）。
- 介电常数： PCB基材的相对介电常数（εᵣ）。
- 阻焊层： 覆盖在信号线上方的阻焊绿油会影响阻抗，但通常影响较小。
常见的标准值： 50Ω（广泛应用于射频、单端数字信号）、75Ω（视频信号）、90Ω / 100Ω（常用于差分信号线对，如USB、PCIe、以太网、DDR等）。

如何实现PCB传输线的阻抗匹配？

匹配主要集中在源端和负载端采取措施，使源阻抗或负载阻抗等于传输线的特征阻抗。

串联端接：
- 位置： 靠近驱动源（源端） 的输出引脚。
- 方法： 在驱动源输出和传输线起点之间串联一个电阻 Rₛ。

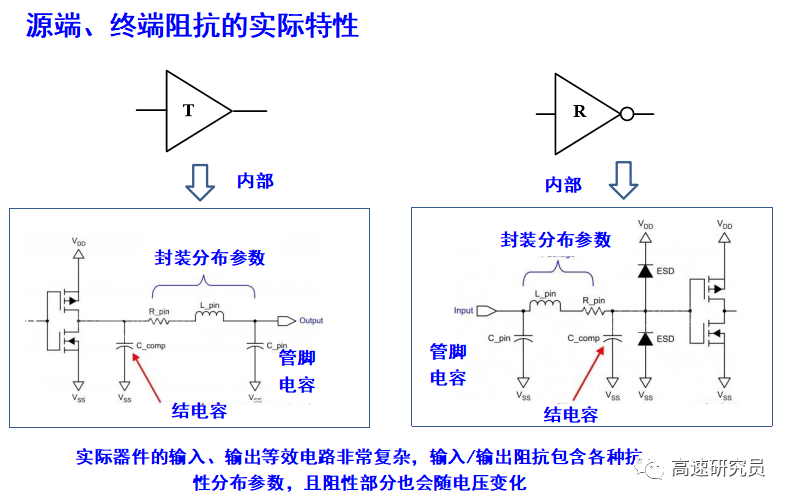

- 目的： Rₛ + Zₛ ≈ Z₀。源阻抗 Zₛ 通常很小（如CMOS器件输出阻抗几Ω），通过串联电阻 Rₛ 将其提高到接近传输线特征阻抗 Z₀。
- 优点：
  - 有效抑制源端反射。
  - 功耗较低（电阻仅在信号跳变时消耗电流）。
  - 接收端信号摆幅接近满幅（低电平为0V，高电平为VCC）。
- 缺点：
  - 接收端是开路（高阻），存在传输线末端反射，但这个反射在源端被匹配电阻吸收。
  - 点对点拓扑最适合。
  - 串联电阻会略微减慢信号边沿速度。
- 典型值： Rₛ = Z₀ - Zₛ ≈ Z₀ (因为 Zₛ 通常很小)。
并联端接：
- 位置： 接收端（负载端），靠近接收芯片的输入引脚。
- 方法：
  - 直接并联端接： 在接收端和地（或参考平面）之间连接一个电阻 Rₚ。要求 Rₚ ≈ Z₀。
  - 戴维南端接： 使用两个电阻 (R₁ 和 R₂)，一个连接到电源 Vᵀᴴ（通常是信号高电平电压），一个连接到地。要求 R₁ 和 R₂ 的并联值 (R₁ // R₂) ≈ Z₀，并且 Vᵀᴴ 通过分压提供合适的直流偏置。
  - RC端接： 在接收端和地之间串联一个电阻 R 和一个电容 C。R ≈ Z₀，C 的值需要选择（通常在几十pF量级），使得在信号频率下容抗远小于 Z₀（即电容近似短路交流信号）。优点是消除直流功耗。
- 目的： 使负载阻抗 Zʟ ≈ Z₀。
- 优点：
  - 有效消除负载端反射（信号到达匹配负载时不会反射）。
  - 拓扑适应性稍好（点对点或多负载）。
- 缺点：
  - 直接并联端接： 产生持续直流电流（当输出高电平时），功耗大；接收端高电平被拉低（VCC * Rₚ / (Rₚ + Zₛ) ≈ VCC * Rₚ / (Rₚ + 0) ≈ VCC，但如果 Zₛ 较大或 Rₚ 较小则需要计算）。功耗是主要问题。
  - 戴维南端接： 消除反射效果好，但功耗最大（静态电流 Vᵀᴴ / (R₁ + R₂)）。
  - RC端接： 解决了直流功耗问题，但会增加元件数量、成本和布局复杂性，且电容对信号上升沿有影响。
差分信号匹配：
- 差分对除了每条单端线需要阻抗控制到参考平面外（Z₀ss），更重要的是控制差分阻抗（Zᴅɪғғ）。
- 差分阻抗主要受：
  - 线宽 (W)
  - 线间距 (S)
  - 介质厚度 (H)
  - 介电常数 (εᵣ)
- 匹配方法： 策略与单端类似，但端接电阻通常是连接在差分对的两个信号线之间（一个电阻 Rᴛ 跨接在差分线上），要求 Rᴛ ≈ Zᴅɪғғ。这相当于在接收端为差分信号提供了匹配负载。

PCB设计实现阻抗匹配的关键步骤：

确定阻抗要求： 根据芯片规格（如接口标准：USB, DDR, PCIe, HDMI等）、信号类型（单端/差分）和目标阻抗（如50Ω, 100Ω差分）。
与PCB制造商沟通： 获取精确的PCB叠层结构参数（每层厚度、铜厚、基材型号及实测 εᵣ）。
使用阻抗计算工具：
- 利用PCB设计软件（如Altium Designer, Cadence Allegro, KiCad）内置的阻抗计算器。
- 使用独立阻抗计算工具（如Polar Instruments的Si9000e/Si8000m）。
- 输入上面获得的参数，计算满足目标阻抗所需的线宽和线间距（对于差分线）。
在PCB设计中设置规则：
- 在布线规则管理器中为特定的网络或网络类（如高速总线）定义所需的阻抗轮廓（Impedance Profile）。
- 应用计算得到的线宽和间距约束。
精心布线：
- 严格按照计算出的宽度和间距布线。
- 保持参考平面完整连续（避免在高速信号线下方的参考平面出现切割或开槽）。
- 避免直角走线（用45°或圆弧拐角）。
- 控制长度匹配（对于差分对或总线）。
- 尽量减少过孔的使用（避免过孔带来的阻抗不连续），若必须使用，需优化过孔结构（背钻、残桩移除）。
端接电阻放置：
- 根据选择的端接策略（串联或并联），将端接电阻放置在靠近驱动源或接收端的位置。
- 电阻的走线要尽量短且直。
阻抗仿真与验证（强烈推荐）：
- 使用信号完整性（SI）仿真工具（如HyperLynx, ADS, CST）对设计的传输线和端接进行仿真，预测信号波形和反射情况。
- 将最终设计文件提供给PCB制造商，要求他们进行阻抗控制（Controlled Impedance）生产，并在制造报告（IPC-2581, Gerber等）中提供阻抗实测值（通常允许±10%的偏差）。

总结：

PCB传输线的阻抗匹配是高速电路设计的基石。它通过控制传输线的物理结构（宽度、间距、叠层）使其具有所需的特征阻抗(Z₀或Zᴅɪғғ)，并在源端或负载端添加适当的端接电阻，使得等效源阻抗或负载阻抗等于传输线的特征阻抗。这样可以最大限度地抑制信号反射，确保信号能量高效传输，维持良好的信号完整性（波形清晰、无过冲/振铃）和时序关系，使高速数字系统和射频电路能够稳定可靠地工作。精确的计算、严格的PCB布局布线和正确的端接是实现成功阻抗匹配的关键环节。
