在PCB上设计50欧姆特性阻抗的传输线，其线宽不是独立确定的，而是需要根据PCB的叠层结构（层压厚度）、所用板材（介电常数）、铜厚以及传输线的类型（微带线或带状线） 进行计算或模拟。
以下是确定50欧姆阻抗线宽的步骤和方法：
-
明确PCB叠层结构和材料参数：
- 介质层厚度： 这是最关键的因素之一。对于表层微带线，是指走线所在层到下方参考层（通常是相邻的电源或地平面）之间的介质厚度。对于内层带状线，是指走线到上下两个参考平面之间的介质厚度。
- 板材介电常数： 常用FR-4板材的介电常数通常在4.2 - 4.6之间（具体值可能因品牌、树脂含量、频率而变化）。高频板材（如Rogers）会有更精确稳定的值（如3.48, 3.66, 10.2等）。务必知道你使用的板材的Dk值或Er值。
- 铜箔厚度： 通常用盎司表示（如1oz铜≈35μm，0.5oz铜≈17.5μm）。铜厚会影响导体的有效横截面积。
- 阻焊涂层： 表层的绿油覆盖也会略微影响微带线的阻抗（通常会降低几欧姆），在要求严格的计算中需要考虑其厚度和介电常数。
-
确定传输线类型：
- 微带线： 位于PCB表层，下方只有一个参考平面（通常是地层）。最常见。
- 带状线： 位于PCB内层，上下方各有一个参考平面（通常是地层）。抗干扰更好，但布线稍复杂。
- 共面波导： 另一种结构，通常需要专门的设置。
-
使用阻抗计算工具进行计算：
- 在线计算器：
- 许多PCB制造商官网提供在线阻抗计算器（如JLCPCB, PCBWay, Sierra Circuits等）。
- 第三方工具网站（如Saturn PCB Toolkit, EEWeb Impedance Calculator等）。
- 专业软件：
- Polar Instruments Si9000e： 行业标准，功能强大且精确，考虑了铜箔轮廓、阻焊、差分对等多种因素，计算结果最可靠。许多板厂也使用此软件验证设计。
- EDA软件内置工具： 如Altium Designer, Cadence Allegro, KiCad等，通常内置阻抗计算器或与Si9000e集成。在PCB设计规则中设定目标阻抗后，软件可自动计算或建议线宽。
- 计算公式：
- 有近似公式可用（例如微带线简化公式），但强烈不建议手动计算，因为实际结构复杂，公式精度有限且容易出错。工具计算是标准做法。
- 在线计算器：
-
输入参数并获取线宽： 在选定的计算工具中：
- 选择传输线类型（Surface Microstrip / Embedded Microstrip / Stripline）。
- 输入目标阻抗（50 Ω）。
- 输入已知的介质层厚度。
- 输入板材介电常数。
- 输入铜厚。
- （可选）输入阻焊层厚度和介电常数。
- 点击计算，工具会输出所需的线宽值。
-
关键点与注意事项：
- 介质厚度是核心： 厚度越大，要达到50Ω所需的线宽就越宽。厚度越小，所需的线宽就越细。
- 板材很重要： 高介电常数的板材需要更宽的线宽或更薄的介质层才能达到50Ω。FR4的Er波动较大，高频或精密设计建议用高频板材。
- 与板厂沟通： 这是最重要的一步！
- 在最终确定设计前，将你的叠层结构设计（包括计划使用的板材型号、各层厚度、铜厚）和目标阻抗（50Ω）发送给PCB制造商。
- 板厂会根据他们实际采购到的板材的精确参数和实际的生产工艺能力（如蚀刻因子、介质层压合厚度控制精度），使用他们的专业软件（如Si9000e）进行精确计算，并反馈给你最终的、可制造的、能保证阻抗的线宽值。
- 板厂的计算结果才是最终依据。自己计算的值可作为初步设计参考。
- 结构对称性： 对于带状线，上下介质层厚度尽量对称。
- 制造公差： 线宽、介质厚度、蚀刻都有公差，设计时要考虑这些公差对阻抗的影响（通常目标阻抗范围是50Ω ± 10% 或更严格）。
- 参考平面连续性： 阻抗传输线下方（或上下方）的参考平面必须是完整的地平面，避免跨分割区，否则阻抗会突变。
总结步骤：
- 确定PCB叠层结构（各层厚度、材料）和铜厚。
- 确定传输线类型（表层微带线？内层带状线？）。
- 使用阻抗计算工具（在线或软件）输入参数进行初步计算，得到预估线宽。
- 将叠层设计要求和50Ω目标阻抗告知PCB板厂。
- 等待板厂根据实际材料和工艺反馈最终确认的、保证50Ω阻抗的线宽值。
- 在PCB设计软件中，将对应网络的走线宽度设置为板厂反馈的线宽值。
- 标注阻抗要求（在Gerber文件中或单独说明文件），告知板厂哪些线需要做50Ω阻抗控制。
切记：板厂的计算和反馈是保证最终阻抗符合要求的关键环节！ 不要仅依赖自己计算的值。
班通科技：PCB线宽线距对阻抗的影响有哪些？
PCB线宽主要决定阻抗大小，线距主要影响耦合强度和差分/共面结构的阻抗；加宽线宽会降低阻抗，增大线距一般会增加差分或共面结构的阻抗。因此，PCB阻抗与线宽线距的关系是——线宽增加会导致阻抗降低，而线
2026-01-20 17:53:21
关于非50欧系统阻抗的S参数测试
1. S参数依赖于系统阻抗 S参数的定义需要约定一个系统阻抗。同一个微波电路，在不同系统阻抗下的S参数是不同的。例如，50欧电阻在50欧系统阻抗下的S11为零，是没有反射的匹配状态；但50欧电阻在
2021-02-20 16:11:14
PCB为什么常用50Ω阻抗？6大原因
最大功率传输，从而减少信号衰减和反射。 在无线通信领域，50Ω阻抗也是最常用的天线输入阻抗。一般阻抗低，PCB走线的性能会较好。 对于一条给定线宽的传输线，其和平面距离越近，相应的EMI会减小，串扰也会
攻城狮华哥
2023-04-11 10:32:34
按照参考设计CC2541EM_2layer算出来的阻抗和50欧相差很大
如图所示，射频部分完全抄参考设计CC2541EM_2layer，发给PCB生产厂家做50欧阻抗控制，PCB厂家计算出来的参数和50欧相差很大。下图是PCB厂家计算的阻抗：厂家说走线改成24mil才能
nmcz
2019-10-17 07:20:08
PCB设计中的阻抗匹配与0欧电阻
电阻的阻值为20~75Ω，阻值大小与信号频率成正比，与PCB走线宽度和长度成反比。在嵌入式系统中，一般频率大于 20M的信号PCB走线长度大于5cm时都要加串行匹配电阻，例如系统中的时钟信号、数据
白老大大
2022-05-16 16:15:03
为什么PCB上的单端阻抗控制50欧姆
高密板来说空间上比较难满足；过高的阻抗又需要较细的线宽及较厚的介质（或较小的介电常数），不利于EMI及串扰的抑制，同时对于多层板及从量产的角度来讲加工的可靠性会比较差；而50欧姆在常用材料的环境下普通
tong5682
2019-05-30 08:13:09
PCB上常用50Ω阻抗的主要原因
PCB上常用50Ω阻抗主要是因为其在高速信号传输中的匹能当信号通过PCB中的传输线时，各部分之间会出现阻抗不匹配，如果阻抗不匹配，就会导致信号反射，使信号质量下降。 而使用50Ω阻抗能够保证
DH9527
2023-04-14 16:41:14
pcb线宽与电流关系
上能够承载的电流大小。本文将详细介绍PCB线宽与电流之间的关系，并探讨影响电流承载能力的因素。 首先，我们需要明确PCB线宽的定义。PCB线宽是指PCB上导线的宽度，通常以单位长度内线宽的平均值来表示，单位可以是毫米（mm）或者英寸（inch）。PCB线宽的选择与电流承载能力密切相关
2023-12-08 11:28:48
为什么PCB上的单端阻抗控制50欧姆
线缆连接的PCB，为了阻抗的匹配，最终也是按照50欧姆阻抗标准来要求了。其次，从线路板制作可实现的角度出发，50欧姆实现起来比较方便。从前面阻抗计算公式可知，过低的阻抗需要较宽的线宽以及薄介质（或较大
edadoc
2019-08-07 09:59:20
PCB为什么常用50Ω阻抗？6大原因
在PCB设计中，阻抗通常是指传输线的特性阻抗，这是电磁波在导线中传输时的特性阻抗，与导线的几何形状、介质材料和导线周围环境等因素有关。 对于一般的高速数字信号传输和RF电路，50Ω是一个常用的阻抗值
2023-04-06 09:20:03
PCB为什么常用50Ω阻抗？6大原因
在PCB设计中，阻抗通常是指传输线的特性阻抗，这是电磁波在导线中传输时的特性阻抗，与导线的几何形状、介质材料和导线周围环境等因素有关。对于一般的高速数字信号传输和RF电路，50Ω是一个常用的阻抗值
2023-04-10 15:21:23
怎么在PCB版图上做阻抗控制？

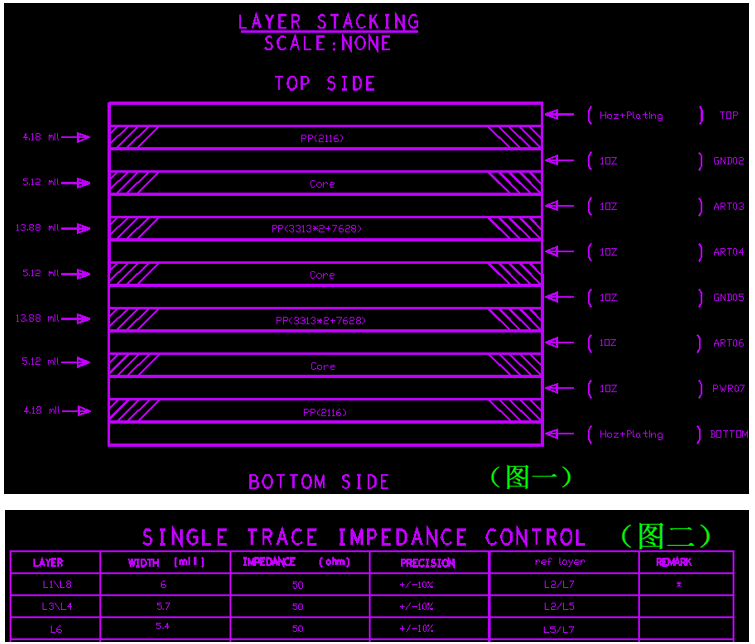

特性阻抗，体现在PCB板上，主要是通过叠层、线宽、线距。在PCB版图布局完成以后，我们要对PCB板进行层叠设计，将PCB板按照一定的厚度叠好以后，根据层叠结构，通过SI9000这个软件来进行阻抗
一只耳朵怪
2020-09-07 17:52:55
RK3588 PCB推荐叠层及阻抗设计
决于选择的PCB叠层结构。由于最小线宽和最小线距是取决于PCB类型以及成本要求，受此限制，选择的PCB叠层结构必须能实现板上的所有阻抗需求，包括内层和外层、单端和差分线等。 一、PCB叠层设计 层的定义设计原则： 1）主芯片相临层
2023-08-01 07:45:01
影响PCB阻抗的三大因素
影响PCB阻抗的三大因素主要包括：介质厚度、导线宽度和介电常数。 以下是详细解释： 1、介质厚度（H）： 介质厚度与阻抗成正比，即介质越厚，阻抗越大；介质越薄，阻抗越小。 在实际生产过程中，导线
2024-11-22 17:23:06
最基本且最容易出错的PCB检查要素
%。 80、 对于50 欧姆带状线，线间距是线宽的3 倍时，近端串扰约为0.5%。 81、特性阻抗。高速信号线需要控制特性阻抗，减少信号反射。高速PCB设计中常用的阻抗设计为单端线50欧，差分线
blueshine
2023-04-18 15:23:55
PCB设计中的阻抗匹配与0欧电阻
高频信号一般使用串行阻抗匹配。串行电阻的阻值为20~75Ω，阻值大小与信号频率成正比，与PCB走线宽度和长度成反比。在嵌入式系统中，一般频率大于20M的信号PCB走线长度大于5cm时都要加串行匹配电阻
2023-09-12 17:32:33
一文轻松搞定PCB叠层和阻抗设计
决于选择的PCB叠层结构。 由于最小线宽和最小线距是取决于PCB类型以及成本要求，受此限制，选择的PCB叠层结构必须能实现板上的所有阻抗需求，包括内层和外层、单端和差分线等。 PCB叠层设计 “ 层的定义设计原则 1、主芯片相临层
2023-07-19 07:45:02
高压放大器的输入和输出阻抗为啥是50欧的
选择高压放大器的时候，经常会看到有些高压放大器的输入和输出阻抗都是50欧，今天就来说说高压放大器和无处不在的50欧姆，来聊聊它们的关系。
2022-12-06 15:56:19
PCB上的单端阻抗控制50欧姆的原因
的进步，需要给出阻抗标准，以便在经济性和方便性上取得平衡。在美国，最多使用的导管是由现有的标尺竿和水管连接成的，51.5欧姆十分常见，但看到和用到的适配器/转换器又是50欧姆到51.5欧姆；为联合陆军
ajcfmxd
2019-06-04 07:51:57
浅谈PCB叠层设计原则及阻抗设计
由于最小线宽和最小线距是取决于PCB类型以及成本要求，受此限制，选择的PCB叠层结构必须能实现板上的所有阻抗需求，包括内层和外层、单端和差分线等。
2023-07-18 09:22:31
pcb电流和线宽计算
在电子设备中，印刷电路板（PCB）是连接和控制电子元件的关键组件。为了确保电路的正常工作，需要对PCB上的电流和线宽进行精确计算。本文将介绍如何计算PCB上的电流和线宽，以及这些计算在实际设计中
2023-12-30 11:25:00
pcb线宽铜厚与电流的关系大吗
PCB线宽是指电路板上导线（铜线）的宽度。线宽的大小直接影响电路的电流承载能力。 线宽与电流承载能力的关系 线宽越大，导线的电阻越小，电流承载能力越强。这是因为电阻与导线的截面积成反比。根据欧姆定律，电阻R=ρL/A，其中ρ是导体的电阻率，L是导线长度，A是导线的
2024-08-15 09:32:55
PCB设计如何设置时线宽、线距规则

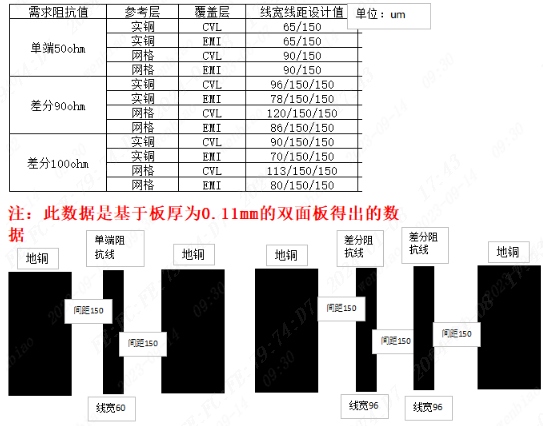

一丶 需要要做阻抗的信号线，应该严格按照叠层计算出来的线宽、线距来设置。比如射频信号（常规50R控制）、重要单端50R、差分90R、差分100R等信号线，通过叠层可计算出具体的线宽线距（下图
