根据您的查询“5V PCB 12mil”,我理解您是在询问 5V电源的PCB走线是否可以使用12mil(约0.3mm)的线宽。以下是专业分析和建议:


关键考虑因素:电流承载能力

PCB走线宽度(如12mil)的核心制约因素是电流大小温升。具体需计算:

  1. 电流需求
    确定您的5V电路需要承载的最大电流(例如:0.5A、1A等)。若电流未知,需根据负载(芯片、传感器等)的功耗估算:
    电流(A) = 功率(W) / 电压(V)

  2. 线宽与电流的关系
    使用 IPC-2221标准 估算12mil线宽的载流能力(以1oz铜厚/外层走线/10°C温升为例):

    • 12mil(0.3mm):约可承载 0.6A
    • 若需更高电流,必须加宽走线(例如:
      • 20mil(0.5mm)→ 1A
      • 50mil(1.27mm)→ 2.5A)
    快速参考表(外层1oz铜,10°C温升): 线宽 电流
    10mil 0.5A
    12mil 0.6A
    20mil 1.0A
    30mil 1.6A

实际应用建议

  • 低电流场景(<0.5A)
    若5V仅为信号电平(如MCU的ADC引脚)或小电流器件(如LED指示灯),12mil线宽完全足够

  • 电源路径(如给IC供电)

    • 若电流≤0.6A,12mil可满足基础需求,但建议预留余量(使用≥20mil更稳妥)。
    • 若为主电源输入(如USB的5V/0.5A-2A),必须加宽走线,并遵循以下原则:
      1. 优先使用20-50mil(0.5~1.27mm)线宽
      2. 缩短走线长度,减少压降
      3. 在PCB边缘或底层铺铜,增强散热

其他关键设计要点

  1. 铜厚选择

    • 标准1oz(35μm)铜厚适用于多数场景。
    • 高电流可选2oz(70μm),载流能力提升约40%。

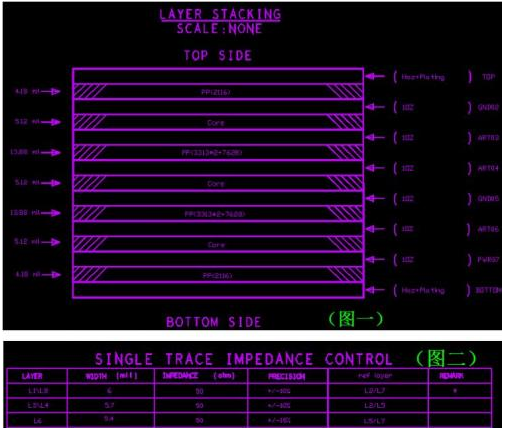

  2. 内层 vs 外层走线
    相同线宽下,外层走线(暴露在空气中)比内层散热更好,载流能力高约50%。

  3. 温升控制
    若环境温度高或密闭空间,需进一步加宽走线(每增加10°C温升要求,线宽需增加15%~20%)。


结论

  • 12mil线宽仅适用于5V低电流路径(≤0.6A),例如信号线、低功耗IC的供电。
  • 若为电源主干线路,强烈建议加宽至20mil以上,并使用在线工具复核:
    PCB走线电流计算器(Saturn PCB Toolkit)

? 优化方案:可在12mil走线两侧铺铜接地(用0.5mm间距),既节省空间又提升散热能力。
