好的，QFN32（32-Pin Quad Flat No-leads）封装因其尺寸小、热性能和电性能优异，在现代PCB设计中非常常见。进行QFN32的PCB设计时，需要特别注意以下几点：
? 1. 焊盘设计 (关键!)
- 严格遵循数据手册： 最重要的一步！ 务必获取芯片制造商提供的最新官方数据手册?。手册中会精确规定焊盘的尺寸（长、宽）、间距（Pitch，常见0.5mm或0.4mm）、中央散热焊盘（Thermal Pad）的尺寸和位置。
- 焊盘尺寸（外围引脚）：
- 长度： 通常略长于芯片引脚长度（数据手册会给出推荐值）。过短可能导致焊接不良，过长可能增加桥连风险。
- 宽度： 通常等于或略大于引脚宽度（推荐值）。保持宽度一致。
- 形状： 推荐矩形或带轻微圆角的矩形。
- 补偿： PCB加工和焊接会有公差。通常需要在数据手册推荐值的基础上，对焊盘长度进行少量外扩补偿（例如每端加0.05-0.15mm），以确保焊接可靠性和爬锡效果。具体补偿量需参考封装规范或制造厂建议。
- 中央散热焊盘:
- 尺寸： 严格按数据手册设计。应略小于芯片上的散热焊盘金属部分（一般每边小0.1-0.2mm），以防止过多的焊锡从侧面挤出导致芯片"浮起"或桥连周边引脚。
- 阻焊开窗（Solder Mask Opening）： 必须开窗！阻焊层需要完全打开，暴露铜皮，以便焊锡附着。
- 阻焊坝（Solder Mask Dam）： 在散热焊盘和周围信号引脚焊盘之间，必须保留足够宽度（通常>=0.1mm）的阻焊层，以防止焊锡在回流时桥连。
- 过孔设计（至关重要）：
- 数量： 在散热焊盘上放置足够数量的过孔（Vias）。数量取决于芯片功耗、层数和板材。通常6-20个不等。
- 孔径： 推荐小孔径，如0.2mm-0.3mm（8-12mil）。太小可能塞孔不良，太大可能焊锡流失过多。
- 孔环（Annular Ring）： 确保过孔有足够的铜环（通常>=0.15mm），以保证可靠连接和制造良率。
- 连接方式： 过孔应连接到PCB内部的大面积铜皮（通常是地层GND Plane）以实现最佳散热。
- 焊锡堵塞（Tenting or Plugging）： 强烈建议对散热焊盘上的过孔进行阻焊覆盖（Tented）或树脂/铜填充塞孔（Plugged/Via-in-Pad）！ 这是为了防止焊锡在回流焊时通过过孔流到背面，导致散热焊盘焊锡不足（空洞）或背面污染。如果塞孔成本高或不可行，至少要保证阻焊盖油（Tented），但这不如塞孔可靠。
- 排列： 均匀分布在散热焊盘区域内。
? 2. 元件布局
- 优先外围元件： 将QFN32的外围去耦电容、滤波元件、匹配电阻/电容等尽可能靠近其对应的芯片引脚放置。缩短走线长度对信号完整性和电源完整性至关重要。
- 去耦电容： 每个电源引脚（VCC/VDD）都应有一个或多个去耦电容就近放置，最好放在引脚的同层，走线最短。典型值是100nF MLCC放在最近位置，可能还需要一个更大容值的（如10uF）稍远一点。
- 散热考虑： 确保芯片周围有足够的空间，避免在紧贴芯片的区域放置过高或发热量大的元件，影响散热气流。
- 方向标识： 在封装丝印框一角清晰标注引脚1的位置（通常是一个圆点或斜角），并在PCB丝印层上明确标出，方便焊接和调试。
? 3. 布线
- 线宽/间距： 根据电流和阻抗要求选择合适的线宽。0.5mm pitch的QFN32引脚间空间有限，需要精细布线。常用4/4mil（线宽/线距）或更细（取决于PCB厂能力）。确保满足制造厂的最小线宽/线距要求（Design Rule）。
- 优先关键信号： 优先布放高速信号线（如时钟、差分对）、敏感模拟信号线和高电流电源线。
- 引脚扇出（Fanout）：
- 可以从焊盘直接拉线出来（线宽小于或等于焊盘宽度）。
- 对于内侧引脚，可能需要使用更细的线先引出到稍宽的空间，然后加粗。
- 避免在散热焊盘正下方走信号线！ 散热焊盘通常连接地平面，下方走线会破坏参考平面连续性，影响信号质量（尤其是高速信号）。如需穿越，应在相邻层完成。
- 电源和地：
- 使用宽导线或电源平面为电源引脚供电。
- 地平面： 强烈建议在QFN32下方（至少是相邻层）有一个完整或大面积的地平面（GND Plane）。这对于提供低阻抗回路、屏蔽噪声和散热都至关重要。
- 散热焊盘接地： 确保散热焊盘通过多个过孔（如前面所述）良好地连接到地平面上。
- 电源和地引脚应就近打过孔连接到相应的电源层和地层。
- 高速信号： 需要阻抗控制时，按计算好的线宽、间距和层叠结构布线。差分对应保持等长、等距。
? 4. 阻焊层（Solder Mask）
- 外围引脚焊盘： 阻焊开窗应比焊盘略大（通常每边大0.05-0.1mm），以确保焊盘完全暴露且有一定阻焊坝。
- 中央散热焊盘： 如前所述，必须开窗（尺寸与焊盘相同或略小），并确保与外围引脚之间有足够的阻焊坝（>=0.1mm）。
- 散热焊盘上的过孔： 强烈建议盖油（Tented）或塞孔（Plugged），防止焊锡流失。
? 5. 钢网（Solder Stencil）设计
- 外围引脚焊盘开孔： 通常1:1或略小于PCB焊盘（95%-98%），推荐矩形开孔（长度方向可比焊盘稍短一点以减少桥连风险）。
- 中央散热焊盘开孔： 这是关键！
- 覆盖率： 通常开孔面积占焊盘面积的50%-80%（常见60%-70%）。具体值需参考数据手册?推荐或SMT厂建议。开孔太大易导致芯片"浮起"和锡珠；太小则散热焊盘锡量不足，空洞率高。
- 分割方式： 强烈建议将大焊盘的开孔分割成多个小区域（网格状或条状），如6-16个小方格。这有助于：
- 减少焊锡熔融时的表面张力，使芯片更容易下沉贴合焊盘。
- 允许焊接过程中的气体逸出，减少空洞。
- 提供更多的毛细通道，促进焊锡爬升。
- 小格尺寸： 每个小格尺寸和间距需优化（参考手册或钢网厂建议），太小可能印锡不良，太大则失去分割效果。
? 6. 制造和装配考虑
- PCB加工能力： 确认PCB制造商能满足你设计的线宽/线距、最小过孔孔径、焊盘尺寸、阻焊桥宽度等要求。
- SMT贴装精度： QFN32需要较高的贴片机精度（通常要求±0.05mm或更高）。
- 回流焊曲线： 必须优化回流焊温度曲线（预热、保温、回流、冷却），特别是对于有底部散热焊盘的QFN。需要足够的预热时间让助焊剂活化，避免冷焊；峰值温度和时间要足够保证焊锡完全熔融和浸润，但不能过高以免损坏元件或PCB。严格遵循芯片和焊膏供应商的建议曲线。
- 焊膏选择： 选择类型合适（如SAC305）、颗粒度合适（Type 3或Type 4）的免洗焊膏。
- 检查：
- 自动光学检查： AOI可以检查元件有无、位置偏移、极性、桥连等。
- X射线检查： 强烈推荐！ X-Ray是检查QFN底部焊点（尤其是中央散热焊盘的焊接质量和空洞率）最有效的方法。设定可接受的空洞率标准（通常<25%-30%）。
? 总结关键点
- 数据手册至上： 焊盘设计严格依从官方规范。
- 散热焊盘处理： 尺寸精确、阻焊开窗、充足且小尺寸的过孔（务必塞孔或盖油）、可靠连接到地平面 —— 这是成败关键。
- 钢网优化： 中央焊盘分割开孔，控制锡膏量。
- 精细布线： 注意线宽间距，优先关键信号，避免在散热焊盘下走线。
- 良好接地： 完整地平面，低阻抗连接。
- 外围元件就近： 去耦电容必须紧挨电源引脚。
- 阻焊坝： 确保散热焊盘与引脚间有阻焊隔离。
- 制造沟通： 确认PCB和SMT工厂的能力是否匹配设计。
- X-Ray检查： 不可或缺的焊接质量验证手段。
遵循这些要点并进行仔细检查，能大大提高QFN32封装PCB设计的成功率和产品可靠性。初次设计建议做小批量打样验证后再量产。?
什么是小间距QFN封装PCB设计串扰抑制？
。对于8Gbps及以上的高速应用更应该注意避免此类问题，为高速数字传输链路提供更多裕量。本文针对PCB设计中由小间距QFN封装引入串扰的抑制方法进行了仿真分析，为此类设计提供参考。那么，什么是小间距QFN封装PCB设计串扰抑制呢？
Noyeet
2019-07-30 08:03:48
小间距QFN封装PCB设计串扰抑制的分析
提供更多裕量。本文针对PCB设计中由小间距QFN封装引入串扰的抑制方法进行了仿真分析，为此类设计提供参考。 二、问题分析 在PCB设计中，QFN封装的器件通常使用微带线从TOP或者
2021-11-10 09:42:22
宇凡微QFN20封装介绍，QFN20封装尺寸图
宇凡微QFN20封装是一种表面贴装封装技术，广泛应用于电子产品的集成电路中。QFN代表"Quad Flat No-leads"，即四面无引脚的扁平封装。QFN20封装具有小尺寸、高密度、良好的散热
2023-07-17 16:55:54
PCB设计中由小间距QFN封装引入串扰的抑制方法分析
在PCB设计中，QFN封装的器件通常使用微带线从TOP或者BOTTOM层扇出。对于小间距的QFN封装，需要在扇出区域注意微带线之间的距离以及并行走线的长度。
2019-10-04 17:09:00
微雪电子QFN32转DIP32测试座介绍
QFN32转DIP32 编程座 IC测试座 32QN50S15050带板 适用封装 QFN32，MLP32，MLF32 引脚间距0.5mm，长宽5×5mm 型号 QFN32 TO DIP32
2019-12-15 10:41:55
针对PCB设计中由小间距QFN封装引入串扰的抑制方法
。对于8Gbps及以上的高速应用更应该注意避免此类问题，为高速数字传输链路提供更多裕量。本文针对PCB设计中由小间距QFN封装引入串扰的抑制方法进行了仿真分析，为此类设计提供参考。二、问题分析在PCB设计
硕达科讯
2022-11-21 06:14:06
微雪电子QFN-32(40)BT-0.5-02 QFN32测试座介绍
QFN32 MLP32 MLF32 IC引脚间距0.5mm 编程座 测试座 用于QFN32的IC芯片进行烧写、测试，有中心脚 型号 QFN-32(40)BT-0.5-02
2019-12-11 15:07:28
怎么抑制PCB小间距QFN封装引入的串扰
8Gbps及以上的高速应用更应该注意避免此类问题，为高速数字传输链路提供更多裕量。本文针对PCB设计中由小间距QFN封装引入串扰的抑制方法进行了仿真分析，为此类设计提供参考。
jinheng
2021-03-01 11:45:56
fireflyQFN-32(40)B-0.65-02 QFN32测试座简介
QFN32 MLP32 MLF32 IC引脚间距0.65mm 编程座 测试座 用于QFN32的IC芯片进行烧写、测试，无中心脚 型号 QFN-32(40)B-0.65-02
2019-12-13 13:51:12
微雪电子32QN40TS24040 QFN32测试座介绍
QFN32 MLP32 MLF32 IC引脚间距0.4mm 编程座 测试座 用于QFN32的IC芯片进行烧写、测试，IC体宽4×4mm 型号 32QN40TS24040
2019-12-11 14:52:02

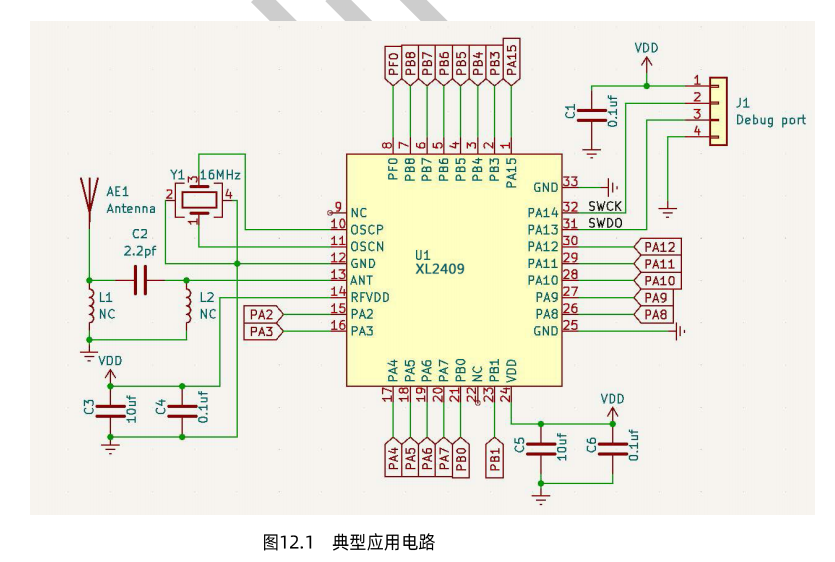

2.4GHz SOC芯片XL2409，QFN32封装，收发一体
、GFSK解调器和内置了ARM Cortex-M0+内核的MCU。芯片支持一对多线网和带ACK的通信模式。发射输出功率、工作频道以及通信数据率均可配置。 XL2409芯片采用了QFN32封装，高集成度，减少
2025-07-02 15:42:26
微雪电子32QN50S15050 QFN32测试座介绍
QFN32 MLP32 MLF32 IC引脚间距0.5mm 编程座 测试座 用于QFN32的IC芯片进行烧写、测试，IC体宽5×5mm 型号 32QN50S15050
2019-12-11 14:56:09
微雪电子IC550-0324-007-G QFN32测试座简介
QFN32 MLP32 MLF32 IC引脚间距0.5mm 编程座 测试座 用于QFN32的IC芯片进行烧写、测试，IC体宽5×5mm 型号 IC550-0324-007-G
2019-12-12 15:30:58
微雪电子32LQ50S15050 QFN32测试座介绍
QFN32 MLP32 MLF32 IC引脚间距0.5mm 编程座 测试座 用于QFN32的IC芯片进行烧写、测试，IC体宽5×5mm 型号 32LQ50S15050
2019-12-11 15:00:50
firefly32QN65S17070 QFN32 MLF32测试座介绍
QFN32 MLP32 MLF32 IC引脚间距0.65mm 编程座 测试座 用于QFN32的IC芯片进行烧写、测试，IC体宽7×7mm 型号 32QN65S17070
2019-12-13 13:45:07
什么是QFN封装？手动焊接QFN封装方式
什么是QFN封装？QFN（Quad Flat No-lead Package，方形扁平无引脚封装）是一种焊盘尺寸小、体积小、以塑料作为密封材料的新兴的表面贴装芯片封装技术。
2024-01-13 09:43:42

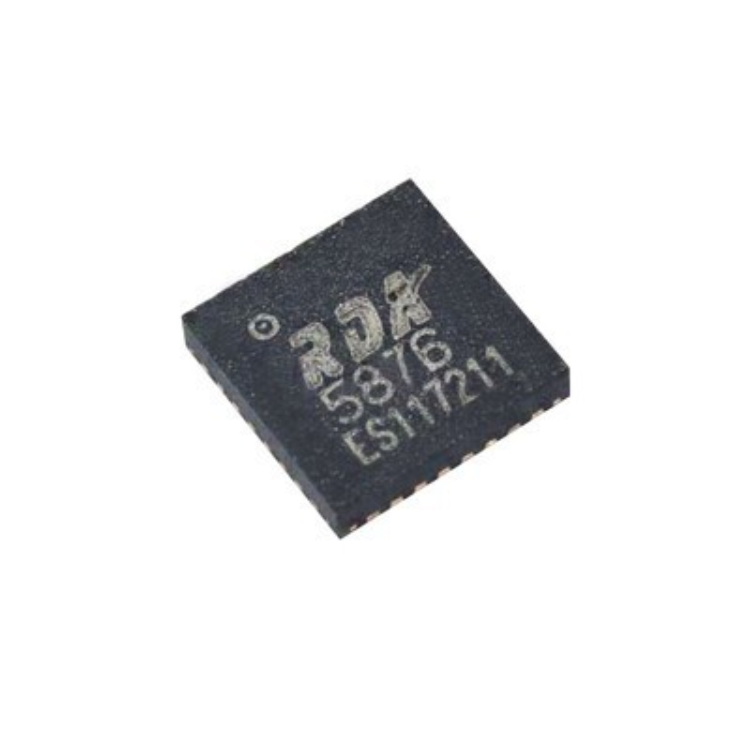

RDA5876封装QFN32蓝牙芯片音频控制IC大量现货联网稳定尺寸
