PCB via hole（过孔） 是印刷电路板（PCB）中的一种导电孔洞，用于连接不同层的电路。其核心作用与结构如下：
关键特点：
-
电气连接
➤ 通过在绝缘基材上钻孔并电镀金属（通常为铜），形成垂直通道，使不同电路层的导线实现导通。 -
结构组成
- 钻孔（Drilled Hole）：机械钻出或激光烧蚀形成的物理孔洞。
- 孔壁镀铜（Plated Copper）：孔内壁覆盖导电层，实现层间导通。
- 焊盘（Pad）：孔两端在每层表面的环形铜环，用于固定和连接导线。
-

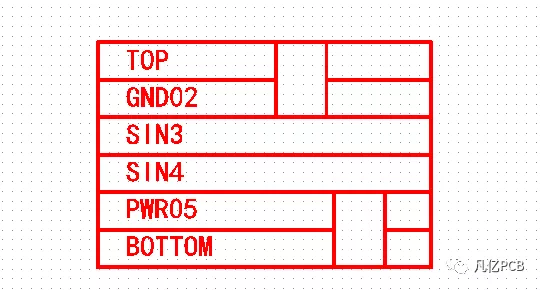

常见类型 类型 特点 通孔（Through Via） 贯穿整个PCB板，连接所有层（最常用） 盲孔（Blind Via） 仅从表层连接到内层，外部可见底部不可见 埋孔（Buried Via） 完全隐藏在内层之间，表层不可见（用于高密度设计） -
设计意义
- 解决多层PCB的布线交叉问题，节省空间。
- 高频信号需控制过孔尺寸和位置，避免信号反射损耗。
- 散热通道（如连接地平面散热）。
简单来说：
PCB上的过孔就像一个“垂直导电桥梁”，让电流能从电路板的一面跳到另一面（或多层之间），实现复杂电路的立体式连接。
实际生产中，过孔的设计直接影响PCB的可靠性、信号完整性和制造成本，是高密度电子设备（如手机、电脑主板）不可或缺的元素。
