“3W 大功率PCB” 这个表述本身存在一点需要澄清的地方：
- 功率等级： 在PCB设计和电子行业中，3W (3瓦) 的功率通常不被视为“大功率”。对于普通的FR-4电路板，3W属于中等功率范围。真正的“大功率”通常指的是几十瓦、几百瓦甚至千瓦级别的应用（如大功率LED照明、电源转换器、电机驱动器、功率放大器等）。
- “3W”的含义： 这里的“3W”更可能是指电路板上某个关键元件或区域的功耗达到了3W，或者整个PCB板的总功耗达到了3W级别。它也可以是某个特定元件或设计的型号/规格代号的一部分，但根据上下文，“功耗3瓦”是最常见的理解。
因此，针对“需要考虑承载约3W功耗的PCB设计”，以下是关键要点和设计建议：
即使3W不算“大功率”，但如果处理不当，局部集中发热仍然可能导致元件过热、焊点失效、PCB材料老化甚至烧毁。良好的热管理设计至关重要：
? 核心设计考量
-
铜厚：
- 首选： 使用2盎司 (70μm) 或更厚的铜箔。更厚的铜层电阻更小，能承载更大电流，自身发热更少，同时有助于将元件产生的热量更快地传导出去。
- 最低要求： 如果空间和成本限制严格，1盎司铜箔在精心设计（如大面积铺铜、加宽走线）下可能勉强应付局部3W，但强烈建议至少使用1.5盎司或2盎司。
-
基板材料：
- 标准FR-4： 对于分散良好或热源不集中的3W总功耗，标准FR-4通常足够。必须配合良好的散热设计（铺铜、散热孔）。
- 高导热FR-4： 如果热源比较集中（例如一个3W的MOSFET或LED），或者环境温度较高、空间密闭，建议使用具有更高玻璃化转变温度和导热系数的FR-4材料。
- 金属基板： 对于极高热密度（如一个很小的SMD封装耗散3W）或散热要求极其严格的3W应用（例如高亮度LED），铝基板或铜基板是最佳选择，能提供卓越的散热性能和机械强度。但成本比FR-4高很多。
-
散热设计 - 铜层利用：
- 大面积铺铜： 在发热元件（MOSFET, LED, LDO, 功率电阻等）的焊盘周围及下方铺设尽可能大面积的铜皮。这既是低阻电流路径，更是主要的散热路径。
- 散热焊盘 / 热焊盘： 对于底部带散热焊盘的元件（如DFN, QFN, PowerSO8等），PCB上对应的焊盘必须设计得足够大，并通过多个散热过孔连接到内层或底层的大面积铺铜区域。
- 散热过孔阵列： 在发热元件正下方或紧邻位置，设计密集的散热过孔阵列。这些过孔应填充/塞孔（用导热树脂或焊锡）以最大化导热效率，将热量从顶层快速传导到内层和底层铺铜。过孔直径不宜过小（常用0.3mm或0.4mm）。
- 连接各层铜： 确保顶层、内层（如果有电源/地层）、底层的散热铺铜区域通过足够的过孔良好连接，形成三维散热网络。
-
布线设计：
- 加宽走线： 承载主要电流的走线必须足够宽，以降低电阻和温升。使用在线PCB走线宽度计算器（考虑电流、温升要求、铜厚）。
- 避免细长走线： 尽量减少长距离的、狭窄的电流路径。
- 减少连接点/直角： 避免在承载大电流路径上使用锐角（90度或更小），这会增加局部电阻。使用圆弧或45度角。
- 电流回路： 优化高电流的输入输出回路，减小环路面积，降低寄生电感。
-
元件布局：
- 散热间距： 发热元件应放置在PCB上气流相对通畅的区域（如果依靠自然对流或强制风冷）。
- 远离热敏器件： 将发热源远离温度敏感元件（如精密基准源、某些传感器、电解电容）。
- 均匀分布： 如果总功耗由多个元件分担，尽量将它们分布在板上不同位置，避免热量过度集中。
-
表面处理：
- 选择散热性能较好的表面处理。OSP 或 沉锡 通常比 沉金 在导热性方面略好（虽然差别不大）。镀厚铜/镀锡 是更好的选择（如果制造能力允许）。
-
额外散热措施：
- 散热器： 对于单个耗散3W的元件（特别是小封装），通常需要外接散热片。PCB上的散热焊盘和过孔阵列就是为了有效地将热量传递给这个散热器。
- 导热界面材料： 在元件和散热器之间填充导热硅脂或使用导热垫片，减少接触热阻。
- 强制风冷： 在密闭或高温环境中，可能需要风扇。
? 总结关键点
对于承载约3W功耗的PCB设计：
- 不算“大功率”，但需认真对待散热： 避免局部过热是核心目标。
- 铜厚： 强烈推荐 ≥2盎司 (70μm)。
- 基板： 标准FR-4通常OK，集中热源可用高导热FR-4，极端情况考虑金属基板。
- 散热设计核心： 大面积铺铜 + 密集散热过孔阵列（填充更佳）连接各层铜。
- 元件焊盘： 为带散热焊盘的元件设计足够大的焊盘和散热过孔。
- 布线： 加宽电流走线，优化路径。
- 布局： 考虑热分布和气流。
- 散热器： 单个3W元件通常需要外置散热器。
- 咨询制造商： 与PCB制造商沟通你的散热要求（铜厚、过孔处理、材料）。
? 务必进行热仿真或实际测试： 在设计完成后，使用热仿真软件或在原型阶段进行红外热成像测试，验证关键位置的温度是否满足元件规格和可靠性要求（通常结温或外壳温度需低于规格书限值，并有足够裕量）。
希望这些建议能帮助你设计出可靠承载3W功耗的PCB板！??
3W大功率革新：WTN6040FP-14S语音芯片重塑音频驱动新标准
在追求高效集成的电子设计领域，广州唯创电子WTN6040FP-14S以突破性的3W内置功放技术，开启大功率语音芯片免外接功放新时代01技术突破：集成3W功放的核心创新1.1革命性的功率输出架构
2025-10-20 08:03:27
3W大功率白光LED驱动器PAM2803相关资料下载
概述：PAM2803是聚芯邦生产的一款3W大功率白光LED驱动器，它为双列6脚封装。
tiantian55
2021-05-17 06:11:51

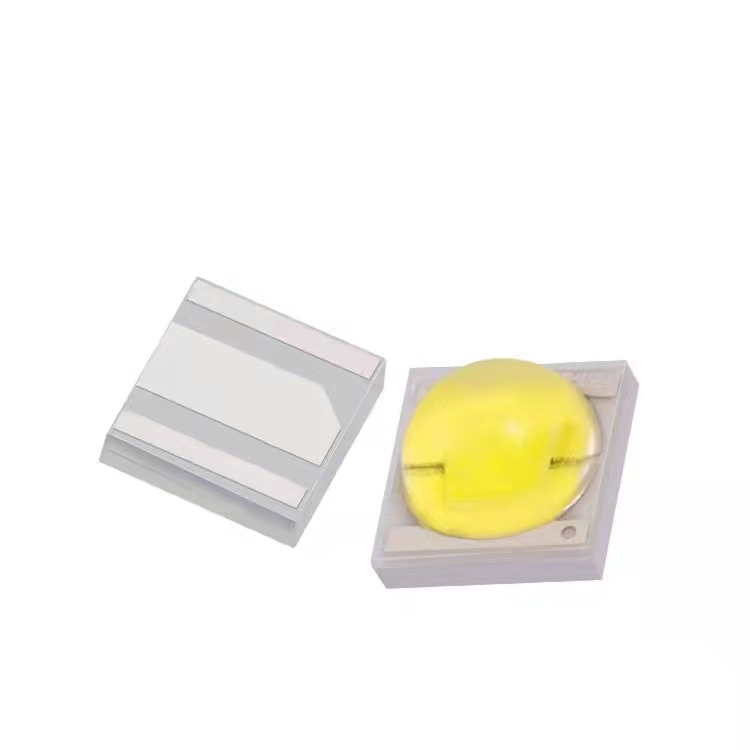

3535绿光3W陶瓷大功率灯珠495 500 505 520车灯批发
2022-04-08 17:26:26

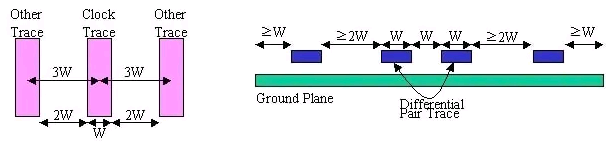

如何理解PCB布线3W规则
我们平时在PCB布线的时候，对于比较重要的信号都要做特殊处理，比如包地或者时“3W”，所谓3w指的是线与线之间的间距要满足三倍的线宽，那么我们怎么理解这个3W原则呢，他是如何降低信号之间的串扰的呢?
2023-05-04 15:58:10
QX5235大功率 1W / 3W LED 手电筒装置设计的专用集成电路 SOT-89
，品质保证。二、产品概述：QX5235 是一款适用于一节或两节干电池输入，专为大功率 1W / 3W LED 照明装置设计的专用集成电路。仅需少量外围元件即可完成驱动 LED 灯的功能。该控制器具有高转换
JNX888
2019-07-05 09:26:18
QX5235大功率 1W / 3W LED 手电筒装置设计的专用集成电路
，品质保证。二、产品概述：QX5235 是一款适用于一节或两节干电池输入，专为大功率 1W / 3W LED 照明装置设计的专用集成电路。仅需少量外围元件即可完成驱动 LED 灯的功能。该控制器具有高转换
JNX888
2019-10-22 16:26:25
PCB设计到底哪些信号需要满足“3W原则”？
本文主要介绍PCB设计中常见的“3W原则”。 什么是“3W原则” 在PCB设计时，为了减少线间串扰，经常会听说“3W原则”、“20H原则”、“五五规则”等，下面就具体来介绍一下3W原则。3W原则其实
2020-12-09 14:39:24
大功率LED恒流驱动电源的设计
大功率LED恒流驱动电源的设计，大功率LED的功率至少在1W以上，目前比较常见的有1W、3W、5W、8W和10W。正朝着大电流（300mA～1.4A）、高效率（60～120lm/W）、亮度可调的方向
alonggege
2019-07-11 11:18:40
大功率LED元件贴片机的分类是怎样的
亮，价格更高。大功率LED大致可以分三种： 第一种是根据功率大小可分为0.5W,1W,3W,5W,10W....100W不等,根据封装后成型产品的总的功率来决定。 第二种可以根据其封装工艺不同分为:大尺寸环氧树脂封装、仿食人鱼式环氧树脂封装、铝基板（MCPCB）式封装、TO封装、功率型
2020-12-08 16:27:49
大功率PCB设计思路与技巧
大功率PCB设计是一项挑战性极强的任务。它不仅要求工程师具备深厚的电子理论知识，还需要丰富的实践经验和精湛的设计技巧。以下是针对刚接触大功率PCB设计的工程师的设计思路与技巧指南。 一、设计总体思维
2025-01-27 17:48:00
请问驱动6颗3W LED怎么设计？
现在手头有6个LED要驱动起来，3W的 要能调节光，系统电压3V-5V，我看它电流很大，所以纠结该怎么设计？我想的一种就是传统的串并联，但感觉这么大功率,可能有危险。第二种就是想用LED芯片。不知大家有没有推荐的？
naugia
2019-06-06 04:36:58
PCB设计中的3W和3H原则
最近在总结学习PCB设计规则的相关知识，在一些消费类或者速率要求不高的产品上，还在沿用着“3W原则”。所谓“3W原则”，就是保证线与线的间距，保持线与线中间间距不小于3倍线宽，这样可保证大部分电场串扰在合理范围内。
2023-03-03 12:13:44
1W大功率LED发光二极管的驱动电源资料推荐
，才能使总的电能利用效率超过80％。根据3基色合成白光原理，将红、绿、蓝3只1W大功率发光二极管串联起来工作，就可以获得相当于3W发白光的LED所达到的亮度。同时还可以组合出6种彩色光线，满足人们对变换彩光的喜好。为了避免电能浪费，使用市电做LED驱动电源应采用电容器做降压限流元件。
hfgfsds
2021-04-22 06:03:09

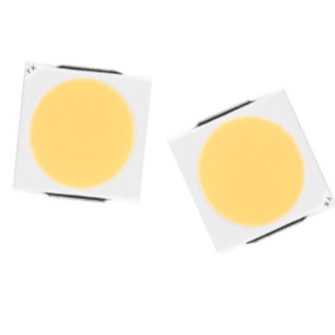

2525陶瓷冷白光3W仿Creexbd球面透镜大功率贴片汽车灯光源
